Gwybodaeth
Nodweddiadol
1) Cyfathrebu:RS485/Modbus-Rtu
2) Aml-gylched:A plws B independet 2 cylched DC24V allbwn
3) Gradd U ac I:U:DC48V/240V/336V I:5V
Swyddogaeth
· A plws B dwy linell DC annibynnol o foltedd, cerrynt, pŵer, ynni trydan, monitro tymheredd a lleithder 1 sianel
·8 mewnbynnau statws newid
·4 allbwn statws newid
·3 cyfathrebiad RS485
Gosodiad
YN 35mm
Dimensiwn(L*W*H):
180*90*45

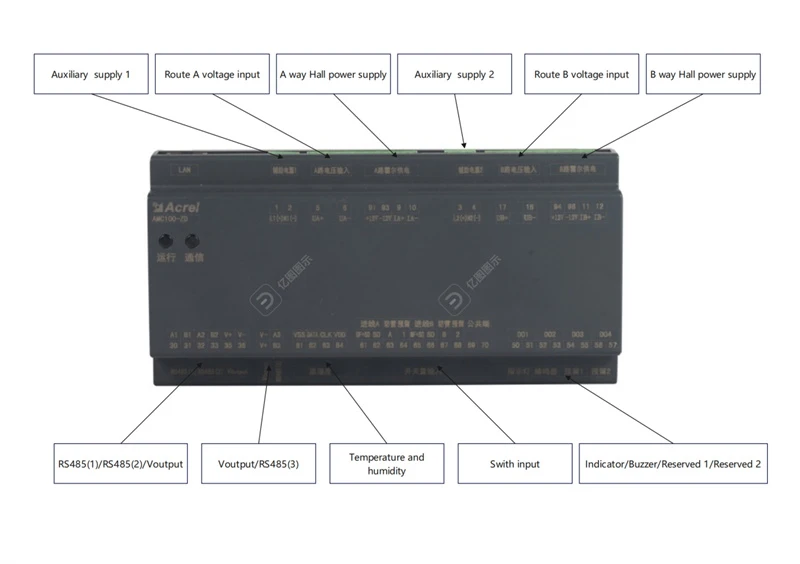

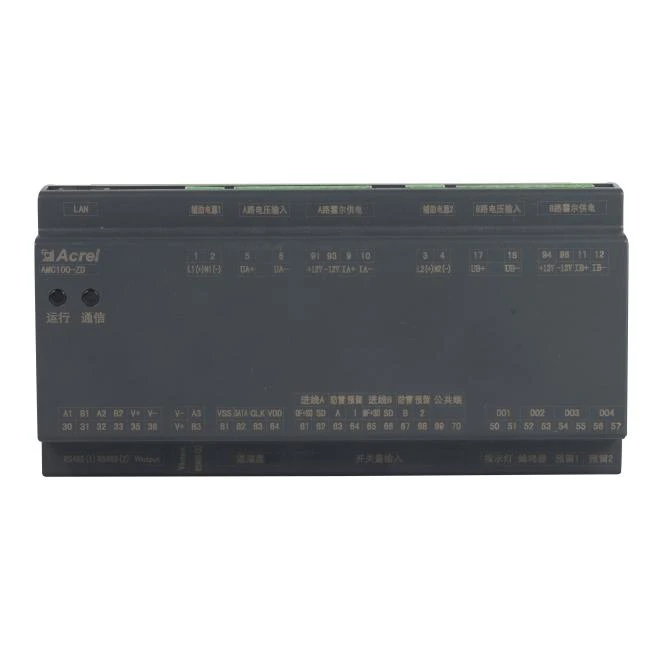

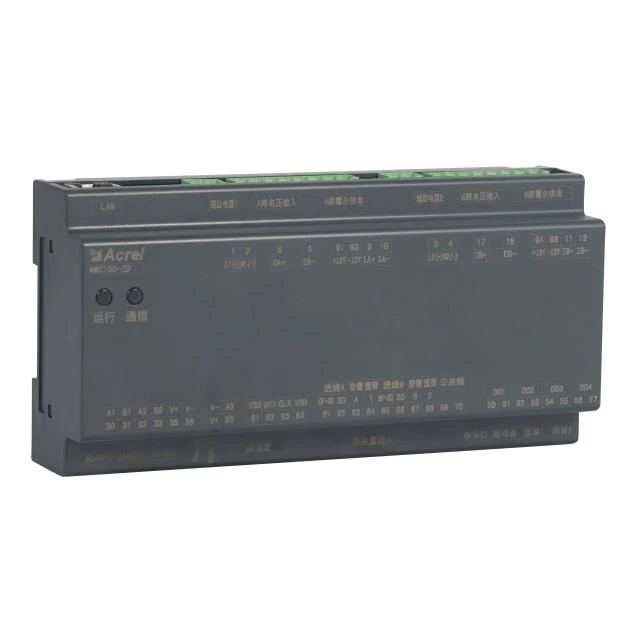

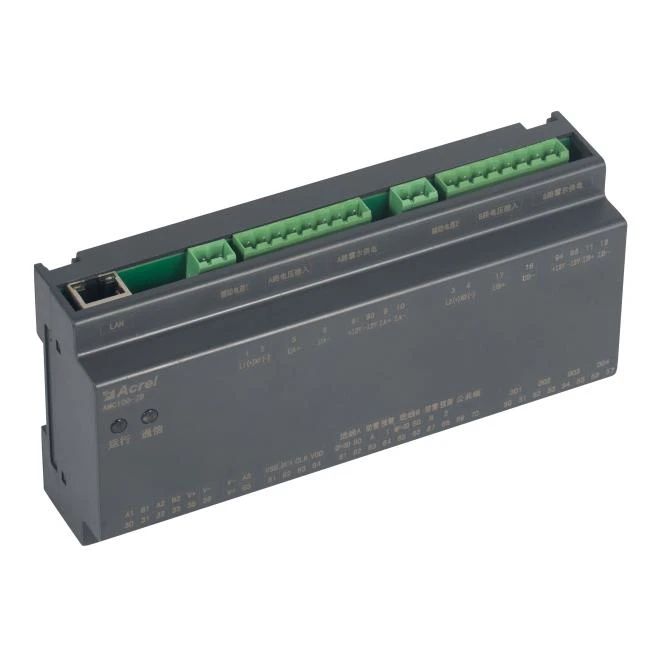

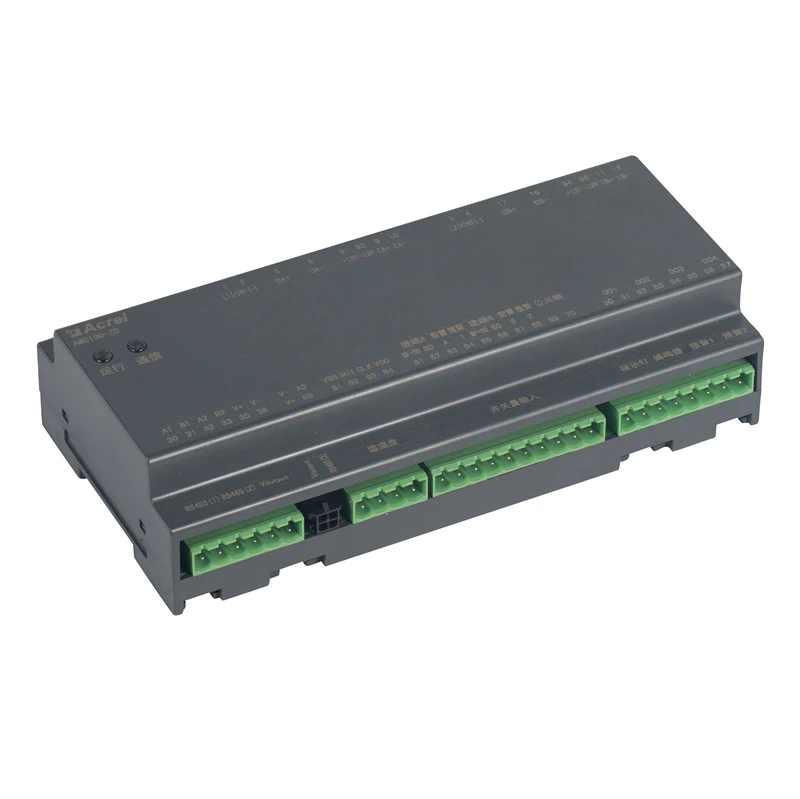

Ymddangosiad

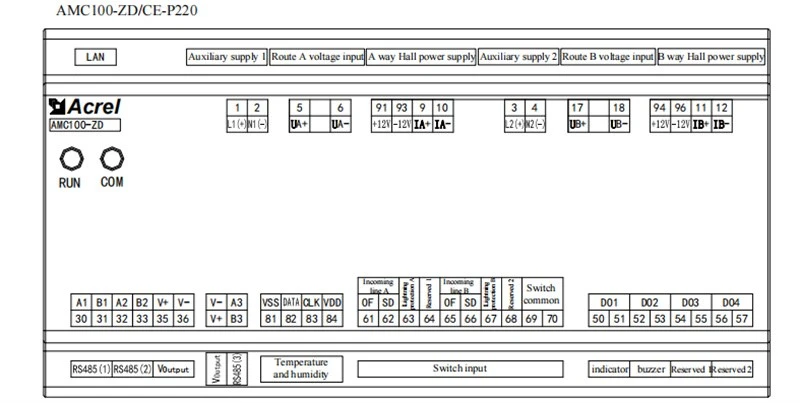

Gwifrau
Paramedr
|
System Ddosbarthu |
DC |
|
|
Foltedd bws |
Foltedd graddedig |
48VDC, 240VDC, 336VDC
|
|
Amrediad mesur |
±20 y cant |
|
|
Gorlwytho |
Foltedd ar unwaith 2 waith yr eiliad
|
|
|
Cylched sy'n dod i mewn ar hyn o bryd |
Wedi'i raddio |
5V （Synhwyrydd neuadd, ±12V wedi'i bweru gan AMC100-ZD）
|
|
Gorlwytho |
Hyd yw 1.2 gwaith, ar unwaith 10 gwaith/eiliad
|
|
|
Amgylchedd
|
Uchder
|
Llai na neu'n hafal i 2500m
|
|
Tymheredd |
Gweithredu:-15 gradd -55 gradd Storio:-25 gradd -70 gradd
|
|
|
Lleithder |
Lleithder cymharol Llai na neu'n hafal i 93 y cant
|
|
|
Gosodiad
|
Dull gosod rheilffyrdd DIN35mm neu plât gwaelod
|
|
|
Cyflenwad pŵer ategol |
AMC 100-ZD: Pŵer signal （ Llai na neu'n hafal i 15W） AMC{0}}ZD-P24:DC 12-24V cyflenwad pŵer annibynnol AMC100-ZD-P220% 3a 1, Pan fydd y foltedd cyson yn DC240V, DC336V, wedi'i bweru gan AC220V, Cyflenwad annibynnol DC240V, DC336V 2, Pan fydd y foltedd cyson yn DC48V, wedi'i bweru gan gyflenwad annibynnol DC48V
|
|
|
Gwrthiant inswleiddio |
Rhaid i'r gwrthiant inswleiddio rhwng yr holl derfynellau a'r rhannau dargludol ar y gragen fod o leiaf 100MΩ
|
|
|
Newid allbwn |
4 sianel 3A 250VAC/3A 30VDC |
|
|
Newid mewnbwn |
8 nod sych |
|
|
Cyfathrebu |
1 sianel ynysu RS485/Modbus-RTU i'r system gefndir 1RS485/Modbus-RTU i sgrin gyffwrdd Cysylltiad 1RS485 / Modbus-RTU â'r modiwl i lawr yr afon 1-Mae swyddogaeth cyfathrebu sianel Ethernet yn ddewisol
|
|
|
Gosodiad |
Gosodiad rheilffordd neu blât gwaelod DIN35mm |
|
Dyfyniad
|
Siâp |
Math |
Swyddogaeth |
FOB Shang Hai (DOLER YR UDA) |
 |
AMC100-ZA |
Monitro paramedrau pŵer llawn y gylched AC tri cham ddeuol AC sy'n dod i mewn A plus B, 8 mewnbwn statws newid, 4 allbwn statws newid, 2 fonitro gollyngiadau, 1 canfod tymheredd a lleithder, 3 cyfathrebiad RS485 |
148 |
 |
AMC-FA30 |
Monitro paramedrau pŵer llawn cyfanswm o 30 cangen o allfeydd AC deuol A a B, a 1 cyfathrebiad RS485 |
133 |
 |
AMC-FA48 |
Monitro paramedrau pŵer llawn cyfanswm o 48 cangen o allfeydd AC deuol A a B, ac 1 cyfathrebiad RS485 |
177 |
 |
AMC-FAK30 |
Monitro paramedrau pŵer llawn a statws switsh cyfanswm o 30 cangen o allfeydd AC deuol A a B, a 1 cyfathrebiad RS485 |
177 |
 |
AMC-FAK48 |
Monitro paramedrau pŵer llawn a statws switsh cyfanswm o 48 cangen o allfeydd AC deuol A a B, ac 1 cyfathrebiad RS485 |
237 |
 |
AMC100-ZD |
Yn monitro foltedd, cerrynt, pŵer ac egni trydan 2 linell sy'n dod i mewn yn annibynnol A ynghyd â mewnbwn switsh B, 8, 4 allbwn newid, 1 canfod tymheredd a lleithder, a 3 cyfathrebiad RS485 |
148 |
 |
AMC100-FD30 |
Monitro paramedrau pŵer llawn llinellau allan DC deuol A a B mewn cyfanswm o 30 cangen, ac 1 cyfathrebiad RS485 |
133 |
 |
AMC-FD48 |
Monitro paramedrau pŵer llawn llinellau allan DC deuol A a B mewn cyfanswm o 48 cangen, ac 1 cyfathrebiad RS485 |
177 |
 |
AMC{0}}FDK30 |
Monitro paramedrau pŵer llawn a statws newid (gweithredol) allfa DC deuol A a B 30 cangen, ac 1 cyfathrebiad RS485 |
177 |
 |
AMC100-FDK48 |
Monitro paramedrau pŵer llawn a statws newid (gweithredol) allfa DC deuol A a B 48 cangen, ac 1 cyfathrebiad RS485 |
237 |
