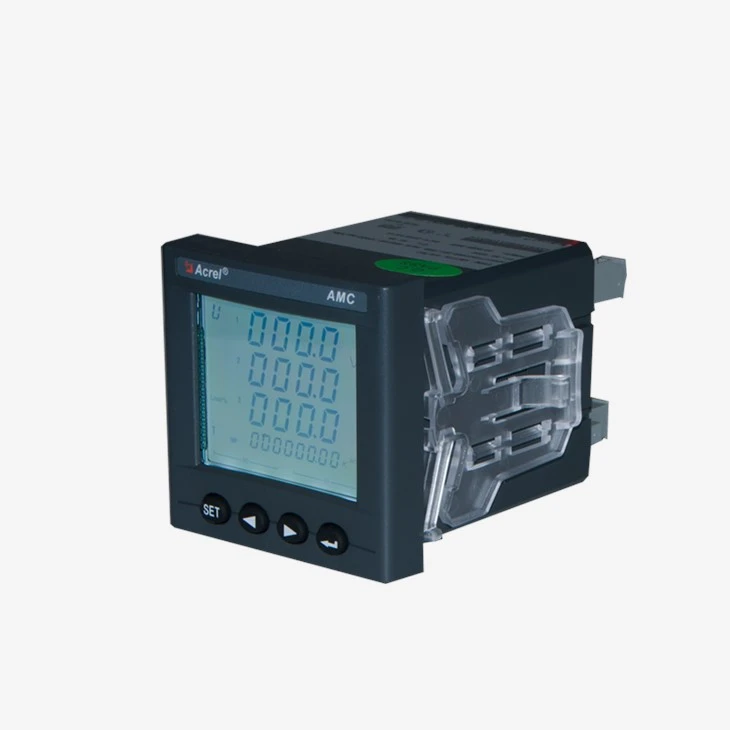

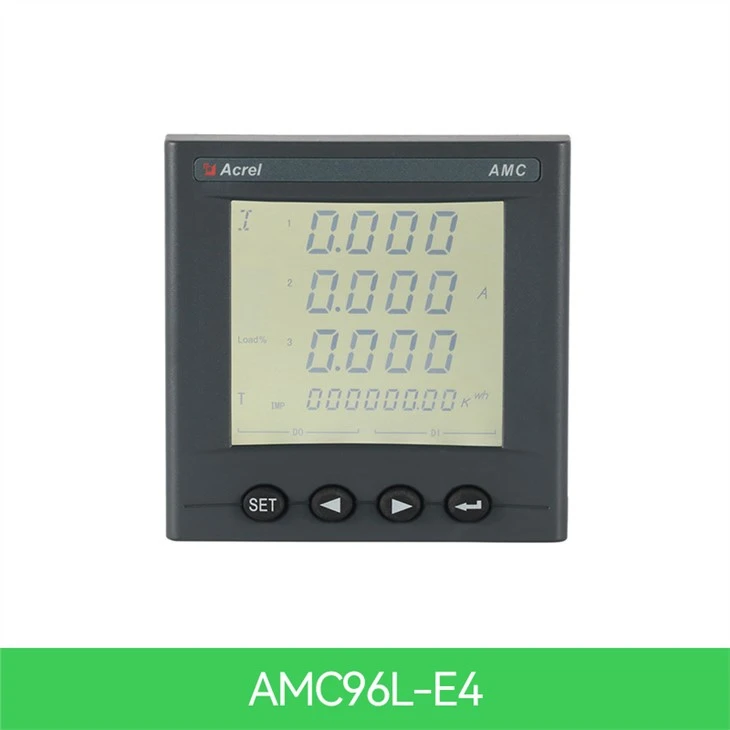

Disgrifiad o'r cynnyrch

Panel Cyfres ACREL AMC Tri Cham AC Mae Mesurydd Pŵer, dyfais casglu a monitro pŵer deallus yn fesurydd deallus sydd wedi'i gynllunio ar gyfer anghenion monitro pŵer systemau pŵer, mentrau diwydiannol a mwyngloddio, cyfleustodau ac adeiladau deallus. Mae'n integreiddio mesur paramedrau pŵer (fel pŵer cyfredol, foltedd a gweithredol un cam neu dri cham). Pŵer, pŵer adweithiol, pŵer ymddangosiadol, amlder, ffactor pŵer) a monitro pŵer a rheoli asesu.

Ar yr un pryd, mae ganddo amrywiaeth o swyddogaethau rhyngwyneb ymylol i ddefnyddwyr ddewis ohonynt: gyda rhyngwyneb cyfathrebu RS485, gall protocol MODBUS-RTU ddiwallu anghenion rheoli rhwydwaith cyfathrebu; Gall allbwn analog 4-20mA gyfateb i baramedrau trydanol mesuredig, bodloni gofynion rhyngwyneb o'r fath DCS; gyda mewnbwn switsh ac allbwn ymlacio yn gallu gwireddu swyddogaeth "signal o bell" a "rheolaeth o bell" switsh torrwr cylched.

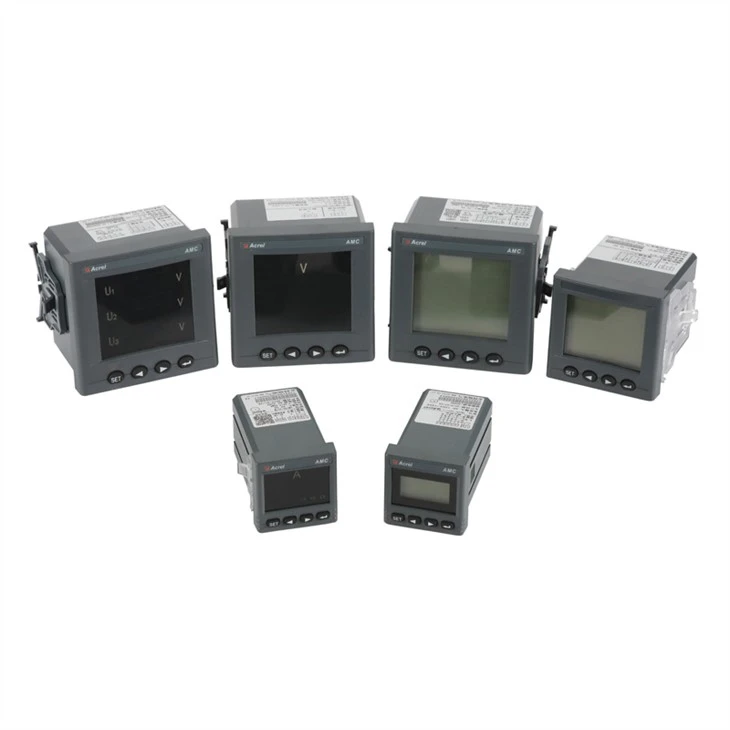

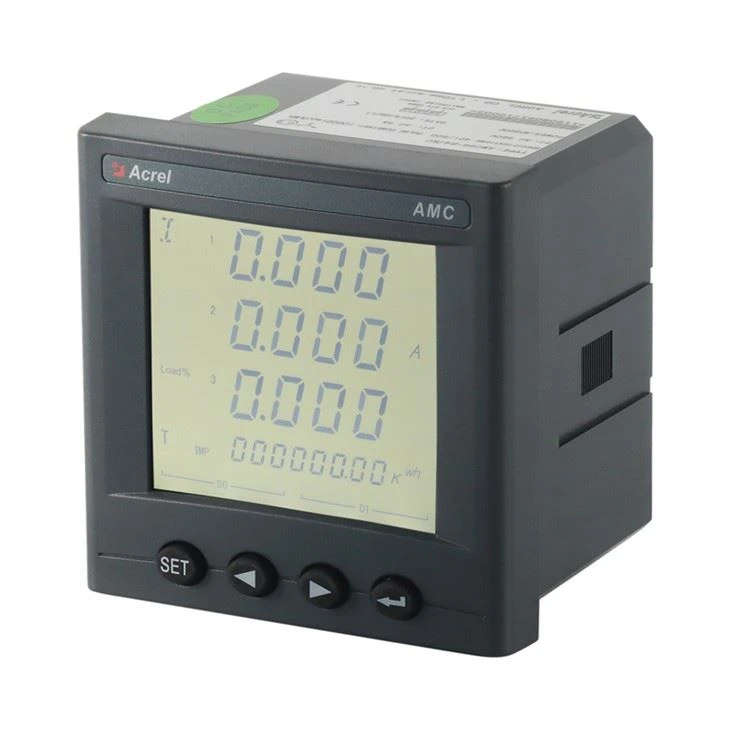

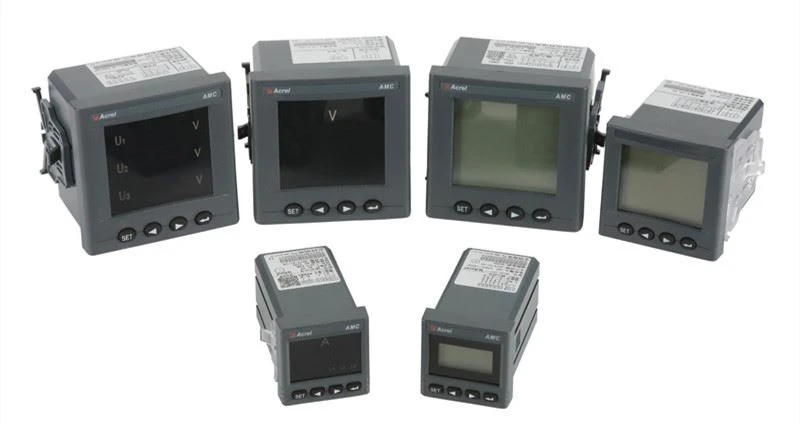

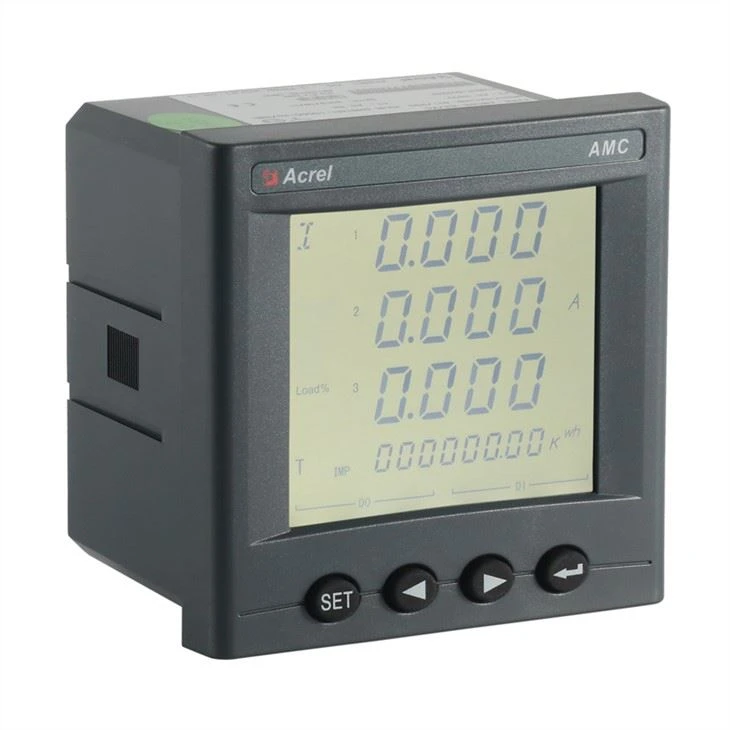

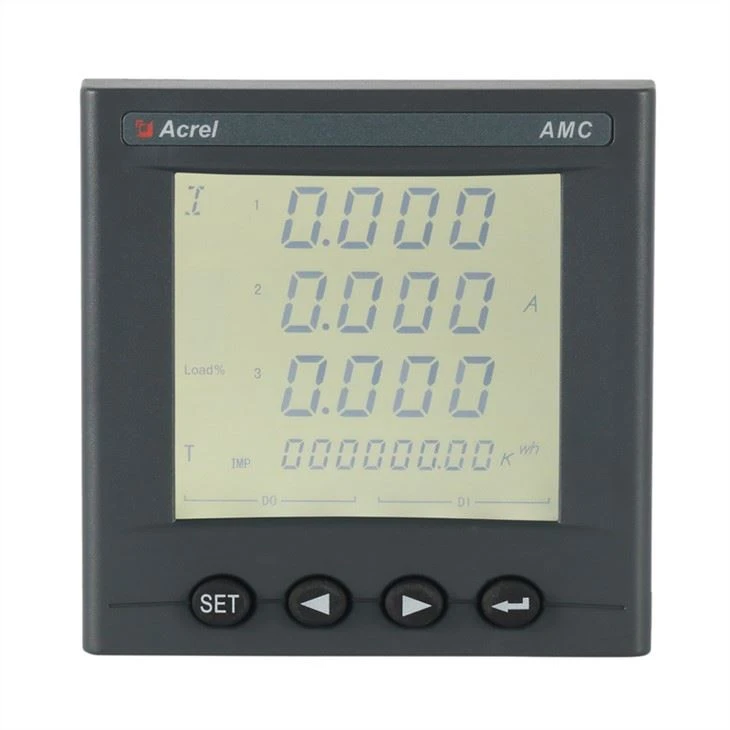

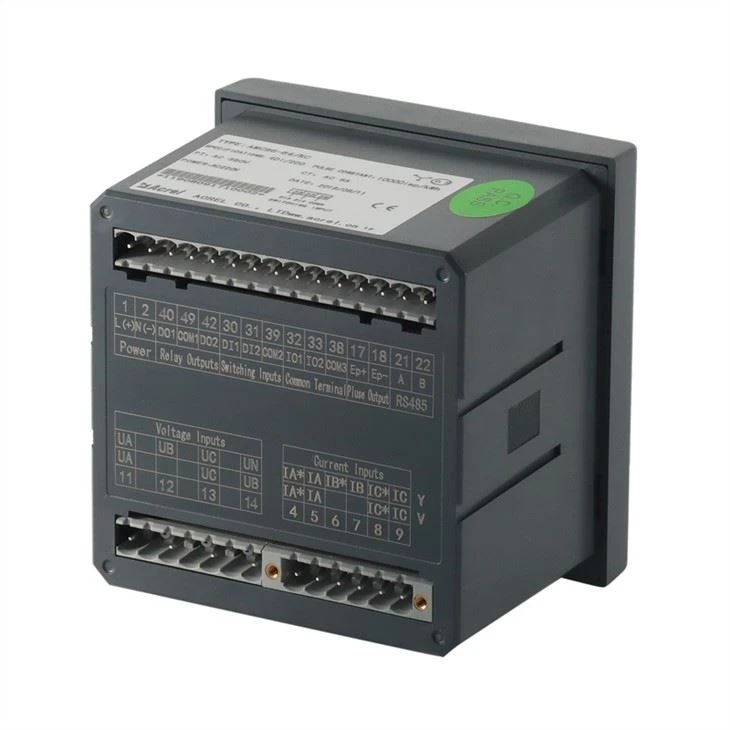

Gwedd

Rhyngwyneb arddangos LED / LCD disgleirdeb uchel, gosodiad paramedr a rheolaeth drwy fotymau, yn ddelfrydol ar gyfer systemau monitro pŵer amser real. Yn gallu disodli trosglwyddyddion pŵer confensiynol ac offerynnau mesur yn uniongyrchol. Fel elfen gaffael ddeallus, ddigidol, mae'r offeryn wedi cael ei ddefnyddio'n eang mewn gwahanol systemau rheoli, systemau SCADA a systemau rheoli ynni.

Paramedrau

Paramedrau technegol			Gwerth
Mewnbwn	Cysylltiad		3-cam-3-gwifren, 3-cam-4-gwifren
	Amledd		45-65Hz
	Foltedd		Sgôr: Tri cham: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、 3×380V/660V(660V)(96 maint yn unig) Nodyn:Nid yw proffil 72 yn addas ar gyfer ceisiadau foltedd uchel
			Gorlwytho:Sgôr plygu 1.2 {parhaus) : 2 sgôr plygu ar gyfer 1 eiliad
			Defnydd pŵer:<>
	Cerrynt		Sgôr: AC IA、5A
			Gorlwytho:1.2 sgôr plygu(parhaus);sgôr plygu 10 am 1 eiliad
			Defnydd pŵer:<>
Allbwn	Ynni trydan		Modd allbwn:pwls cyplydd ffotograff-casglwr agored
			Pulse cyson: 10000imp/kWh(settable),gweler y diagram gwifrau am fanylion;
	Cyfathrebiad		RS485port, Protocol Modbus -RTU, protocol DLT645(fersiynau 07 a 97), cyfradd baud 1200 ~ 38400
Swyddogaeth	Newid mewnbwn		Mewnbwn cyswllt sych, cyflenwad pŵer adeiledig;
	Newid allbwn		Modd allbwn: Relay allbwn cyswllt agored fel arfer
			Capasiti cyswllt: AC 250V/3A、 DC 30V/3A
	Allbwn analog		1-5V,4 - 20mA
Dosbarth cywirdeb			Amlder:0.05Hz,Cyfredol、Voltage:0.2 dosbarth,Pŵer adweithiol:l .0class,Adweithiol Ynni trydan:l .0class, gweithredol pŵer:0.5clas,ynni trydan gweithredol: 0.5 dosbarth,2-31ain harmonig mesuriad:±1%
Cyflenwad pŵer			AC 85-265V DC 100V-350V	defnydd pŵer≤10VA
Diogelwch	Foltedd gwrthsefyll amlder pŵer		Rhwng cyflenwad pŵer//Newid Allbwn// Mewnbwn Cyfredol//foltedd Mewnbynnu a Throsglwyddo// Cyfathrebu //Pulse Allbwn//newid mewnbwn AC 2 kV 1min; Rhwng cyflenwad Pŵer、newid allbwn、Mewnbwn Cyfredol、foltedd Mewnbwn AC 2 kV 1min; Rhwng Trosglwyddo、Cyfathrebu、Pulse Allbwn、newid mewnbwn AC 1kV 1 munud;
	Inswleiddio gwrthiant		Mewnbwn、Diwedd allbwn i amgáu peiriant >100MΩ
Amgylchedd		Tymheredd	gwaith: -25°C~+65°C storio: -40°C ~+80°C
		Lleithder	≤93%RH Heb gyddwyso
		Uchder	≤2500m

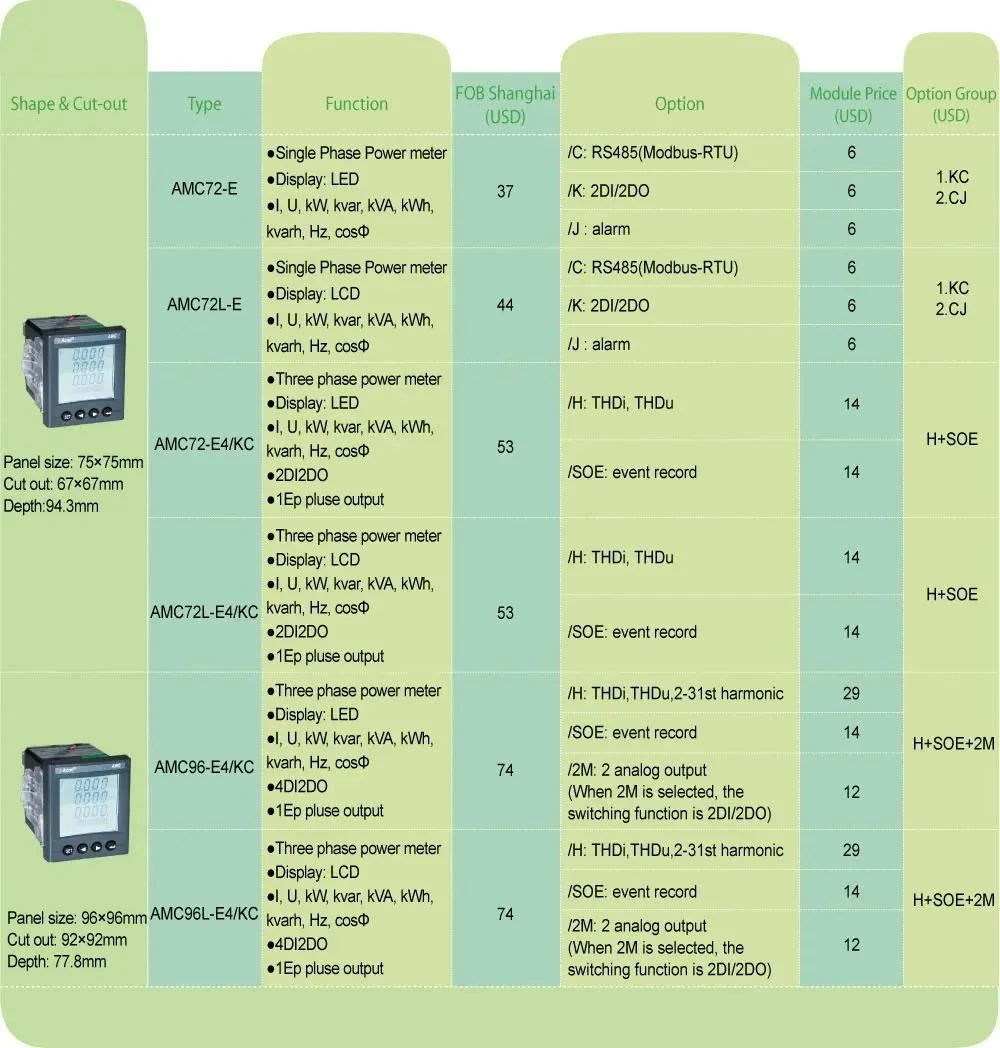

Disgrifiad o'r Swyddogaeth

Swyddogaeth	Disgrifiad o'r swyddogaeth	Swyddogaeth yn darparu
Mesur kWh	KWh gweithredol (cadarnhaol a negyddol)	■
	Adweithiol kWh (cadarnhaol a negyddol)	■
	A.B, C yn hollti'n gadarnhaol egni	■
Mesuriad o baramedrau trydanol	U、I	■
Mesuriad o baramedrau trydanol	P、Q、S、PF、F	■
Mesuriad o harmoniau	2~31ST Foltedd a chyfredol harmonig	£
Arddangosfa LCD	12 darnau adran LCD arddangos, golau cefndir	■
Allwedd Rhaglennu	4 allwedd i gyfathrebu a gosod paramedrau	■
Allbwn pwls	Allbwn pwls gweithredol	■
Analog Allbwn Analog	2DI2DO	■
Cyfathrebiad	Rhyngwyneb cyfathrebu: RS485, Protocol cyfathrebu: MODBUS-RTU	■
SOE	Cofnod Digwyddiad	£

( ■ o fewn £ dewisol )

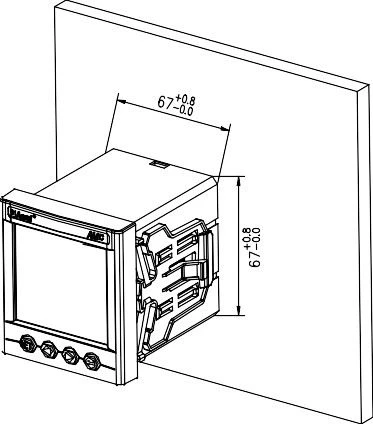

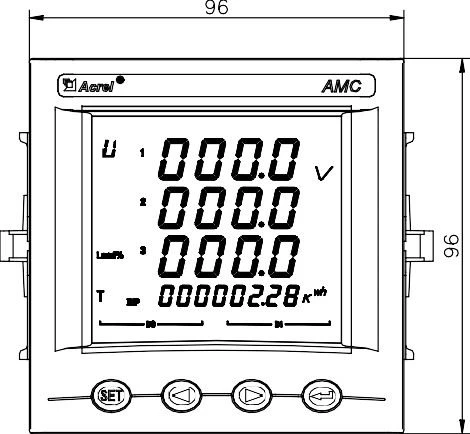

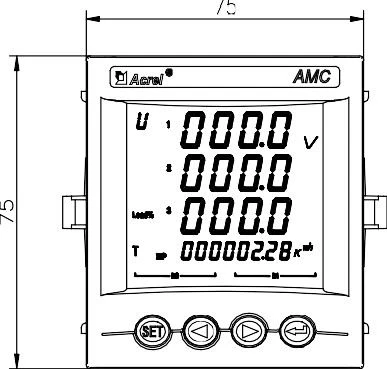

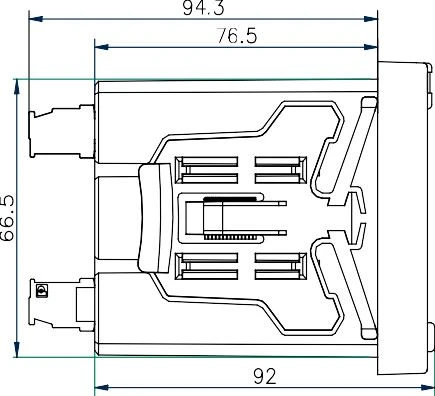

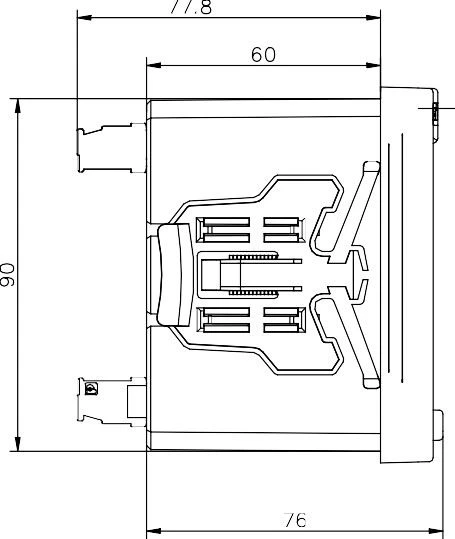

Dimensiynau

Amlinellu	maint y plât wyneb		maint tai			maint y toriadau
Amlinellu	lled	taldra	lled	taldra	dyfnder	lled	taldra
72 sgwâr	75	75	66.5	66.5	94.3	67	67
96 sgwâr	96	96	90	90	77.8	92	92
