Disgrifiad

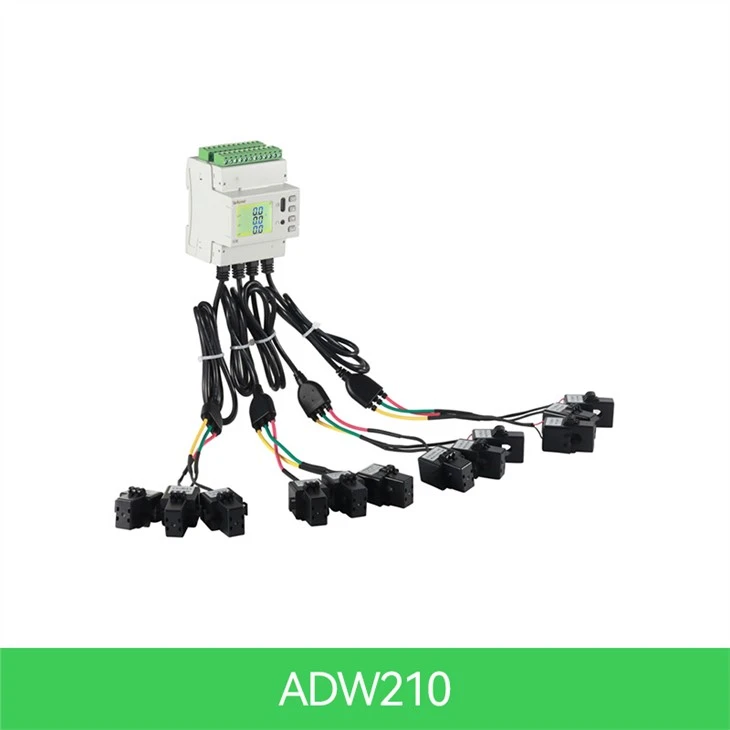

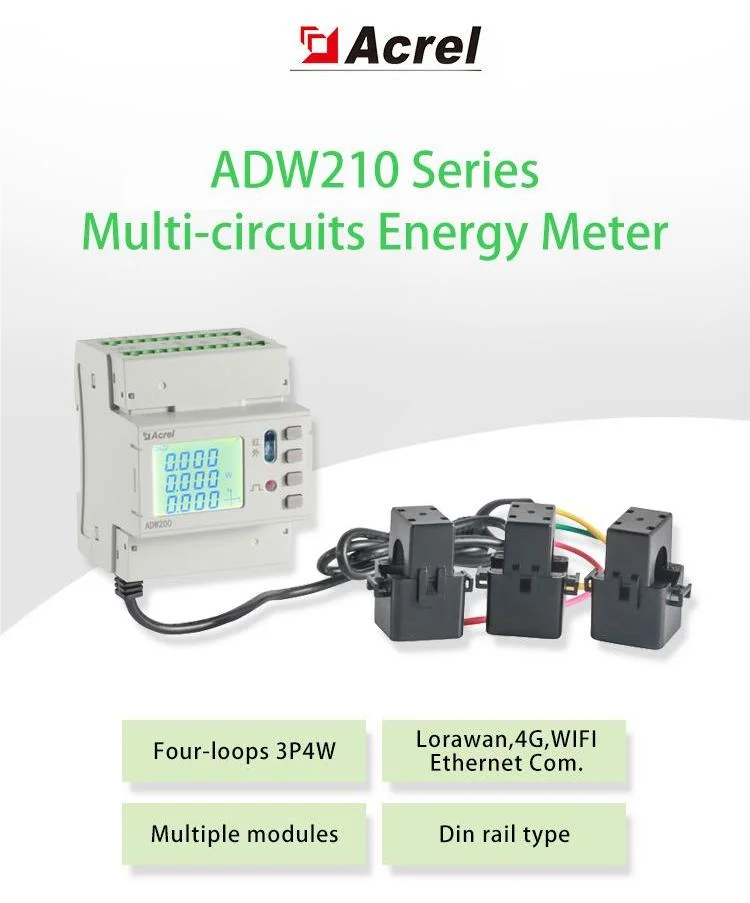

ADW210

Defnyddir mesuryddion pŵer aml-dolen math rheilffordd cyfres Acrel ADW2XX yn bennaf ar gyfer mesur paramedrau trydan llawn cylchedau tri cham lluosog, Gellir cysylltu hyd at bedwar mewnbynnau cerrynt dolen tri cham ar yr un pryd. Gall fesur foltedd a cherrynt, pŵer, ffactor pŵer, ongl cam, anghydbwysedd, harmonig a pharamedrau eraill.

Cywirdeb

Pŵer gweithredol: dosbarth 1
Pŵer adweithiol: dosbarth 2

Amlder

Ystod:50 - 60Hz

Allbwn pwls

Allbwn pwls gweithredol ac allbwn curiad y galon adweithiol

Treuliant

<0.5VA(Single phase)

Dimensiwn(L*W*H)

Maint y panel (L × W): 72 * 97.7 * 36 mm

Di-wifr

Y trosglwyddiad ar 470MHz a'r pellter mwyaf mewn man agored yw 1km; 2G; DS

Cychwyn cyfredol

4‰ pwys

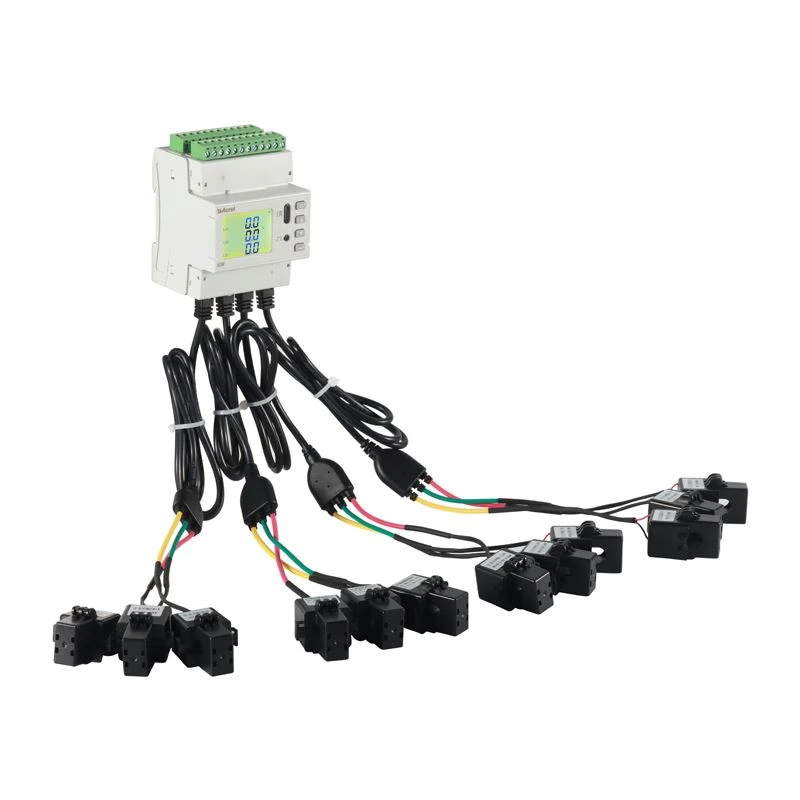

xxxx

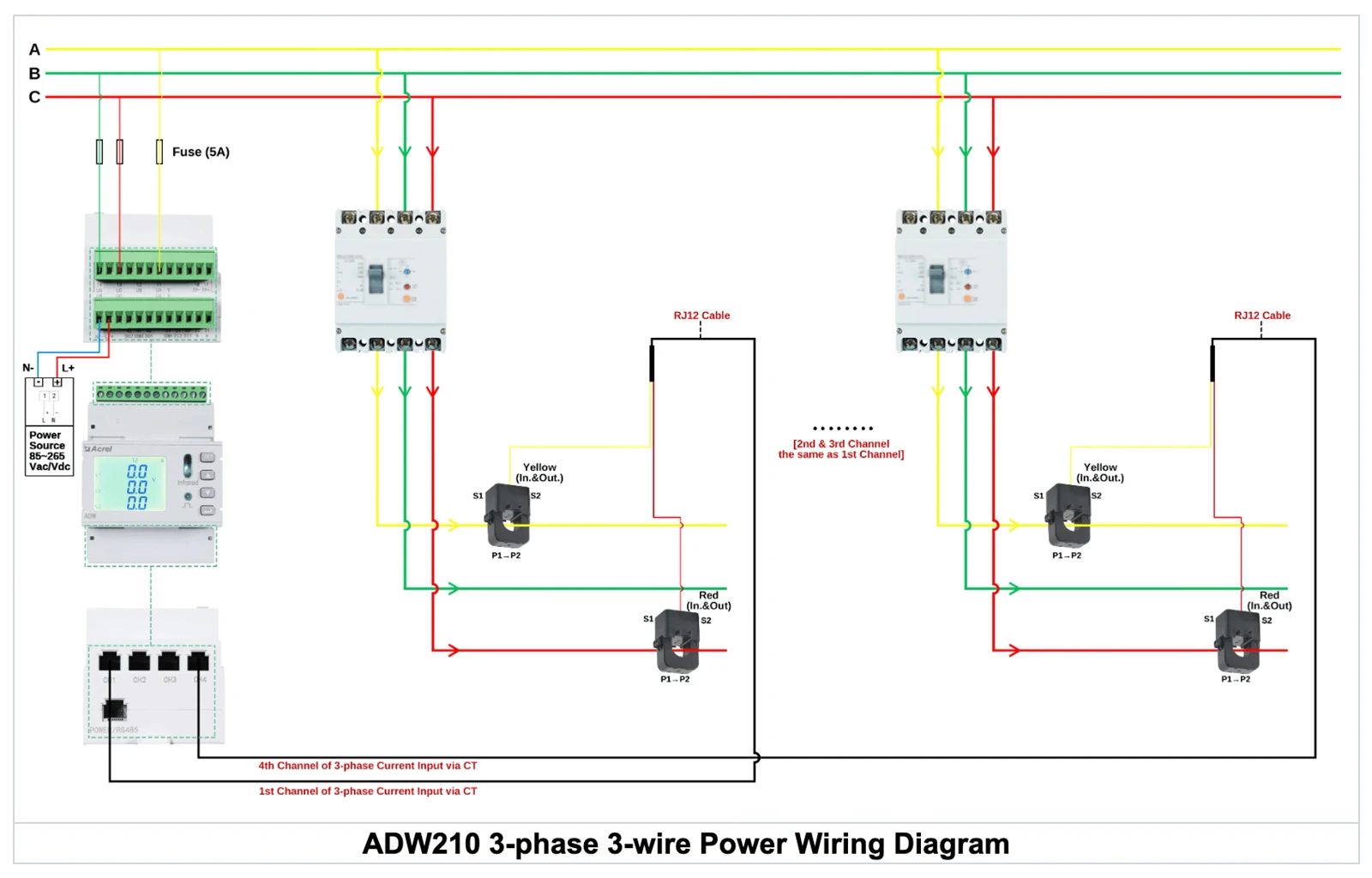

Manyleb		3 gwifrau cam 3, gwifrau 3 cam 4
Foltedd	Foltedd Cyfradd	3*220/380V
	Treuliant	<0.5VA
Cyfredol	Cyfredol Mewnbwn	5A,100A
	Treuliant	<0.5VA
Cywirdeb	Cyfredol	Dosbarth 0.5
	Pŵer gweithredol	Dosbarth 1
	Pŵer adweithiol	Dosbarth 2
Cyfathrebu		RS485 (Modbus-RTU)
Lleithder Cymharol		Llai na neu'n hafal i 95% (Dim anwedd)
Amlinelliad	L * W * H (mm)	7297.936
Tymheredd	Gweithredu	-25~55 gradd
Tymheredd	Storio	-40~80 gradd
Lleithder		Llai na neu'n hafal i 95% (Dim anwedd)
Uchder		<2000m

Swyddogaeth

Defnyddir Mesuryddion Pŵer Monitro Ynni Tri Cham AC aml-ddolen Cyfres ADW210 yn bennaf ar gyfer mesur paramedr trydanol llawn dolenni tri cham lluosog. Gallant gysylltu ar yr un pryd â'r mewnbwn cyfredol o hyd at bedair dolen tri cham.

ADW210

● N (1, 2, 3, 4) cylched tri cham mesuriad paramedr trydan-llawn, newidydd cerrynt allanol;

●Monitro foltedd/cerrynt tri cham, cerrynt dilyniant sero, ac amledd;

●Monitro pŵer tri cham, cyfanswm pŵer (gweithredol, adweithiol, ac ymddangosiadol);

●Monitro ffactor pŵer tri cham a chyfanswm ffactor pŵer;

●Monitro foltedd/ongl cyfnod cyfredol, foltedd/gradd anghydbwysedd cyfredol;

●Monitro harmoneg cyfanswm foltedd a cherrynt ac is-harmoneg 2-31;

● Cofnodion eithafol o foltedd, cerrynt, a phŵer y mis cyfredol a'r mis diwethaf;

● Uchafswm cyfredol, uchafswm y galw am bŵer, a galw pŵer cyfredol amser real, amser real;

●200 o gofnodion digwyddiadau, yn cofnodi camau DIDO;

● Cefnogi gor-foltedd, gor-gyfredol, methiant cyfnod, cysylltiad DI, ac allbwn larwm arall;

●4-gosodiad cyfradd amser parth amser 14-;

● Ystadegau ynni trydan pedwar-cwadrant, 12-misol am ynni trydan aml-gyfradd;

●31 diwrnod o ynni trydan pedwar-pedrant ac aml-gyfradd yn rhewi, ymlaen ac yn gwrthdroi mesuryddion ynni trydan;

● Mewnbwn switsh dwy ffordd, allbwn switsh dwy ffordd, cyfathrebu RS485, allbwn pwls gweithredol (gellir troi'r ddolen gyfatebol).

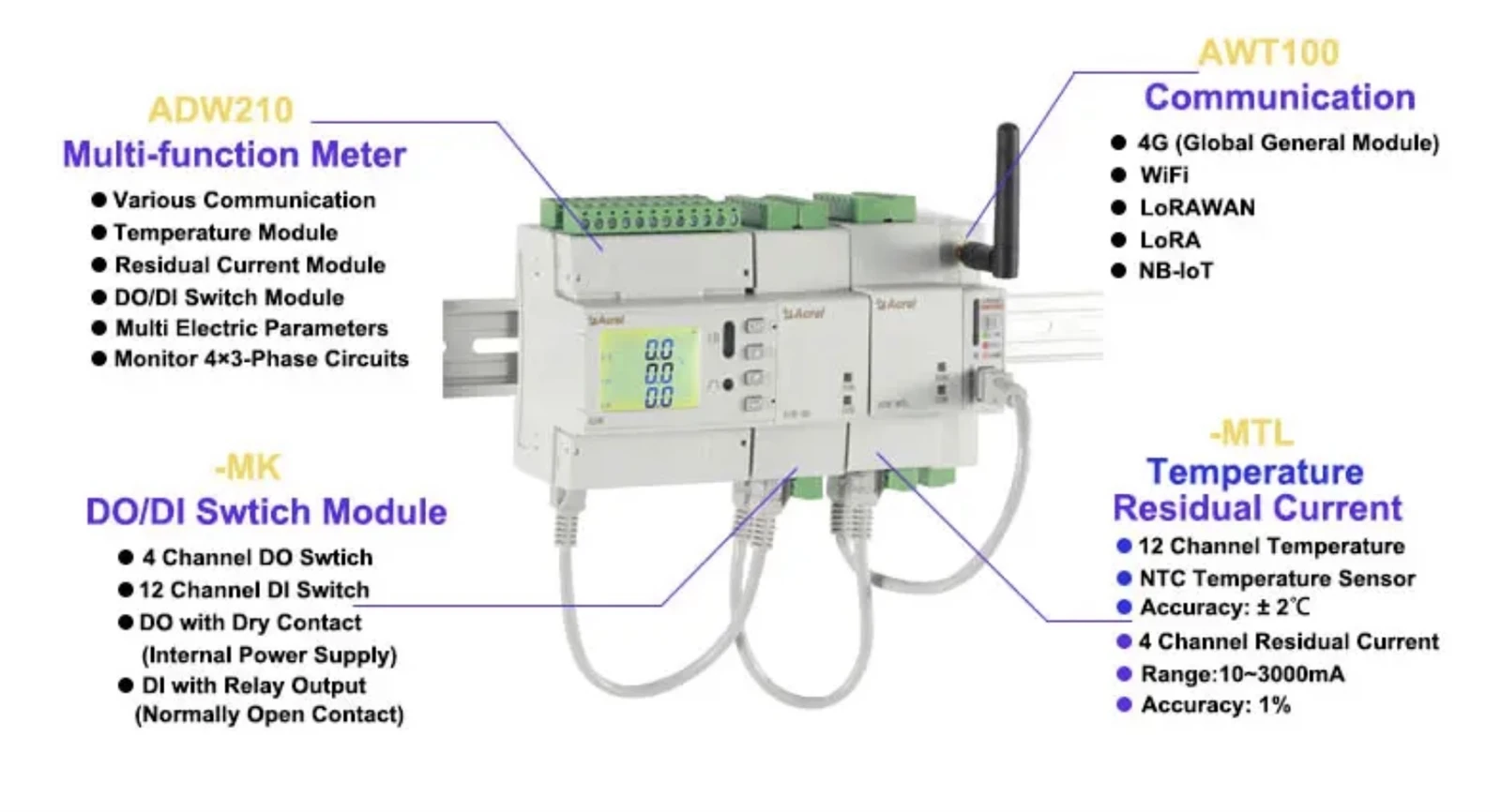

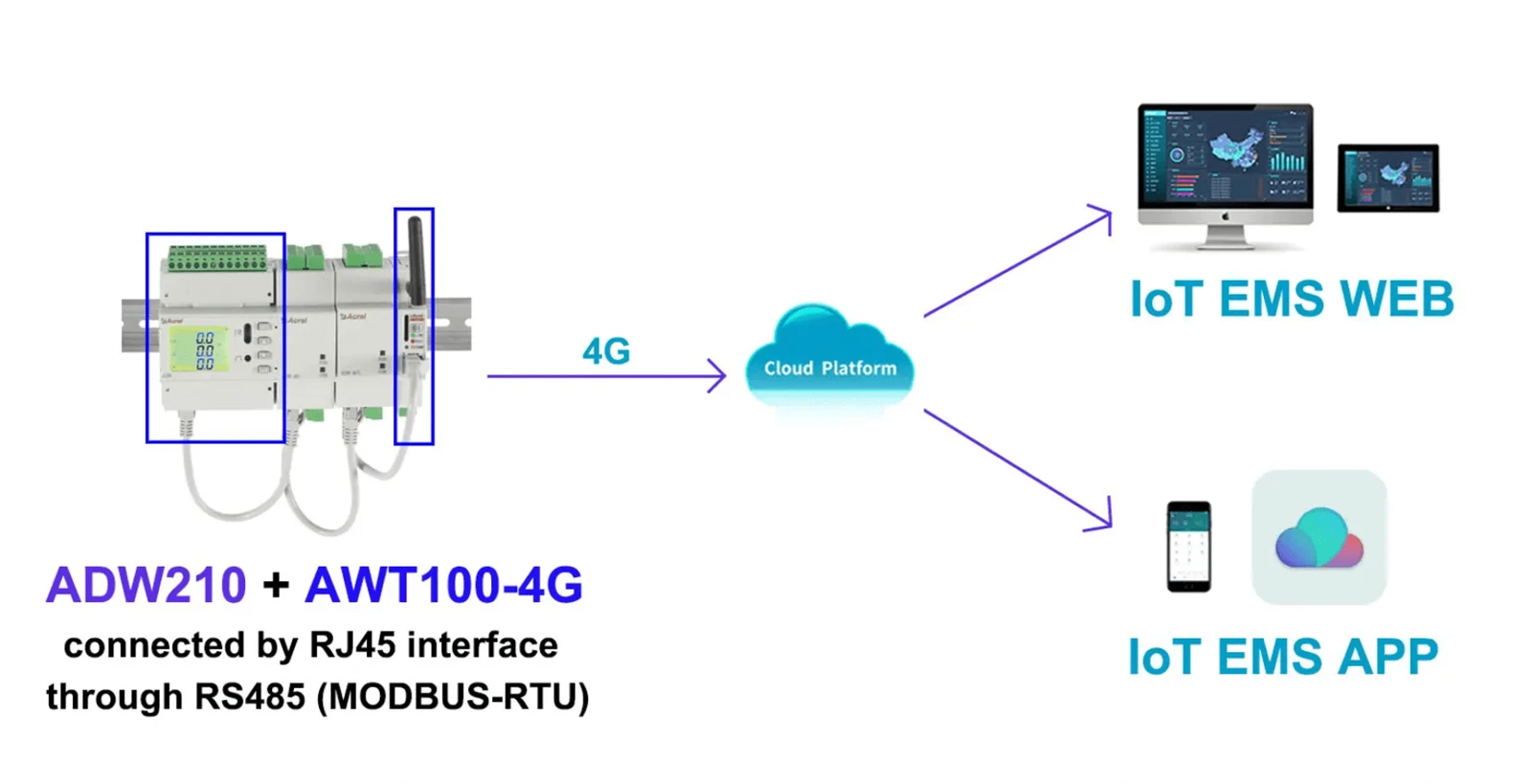

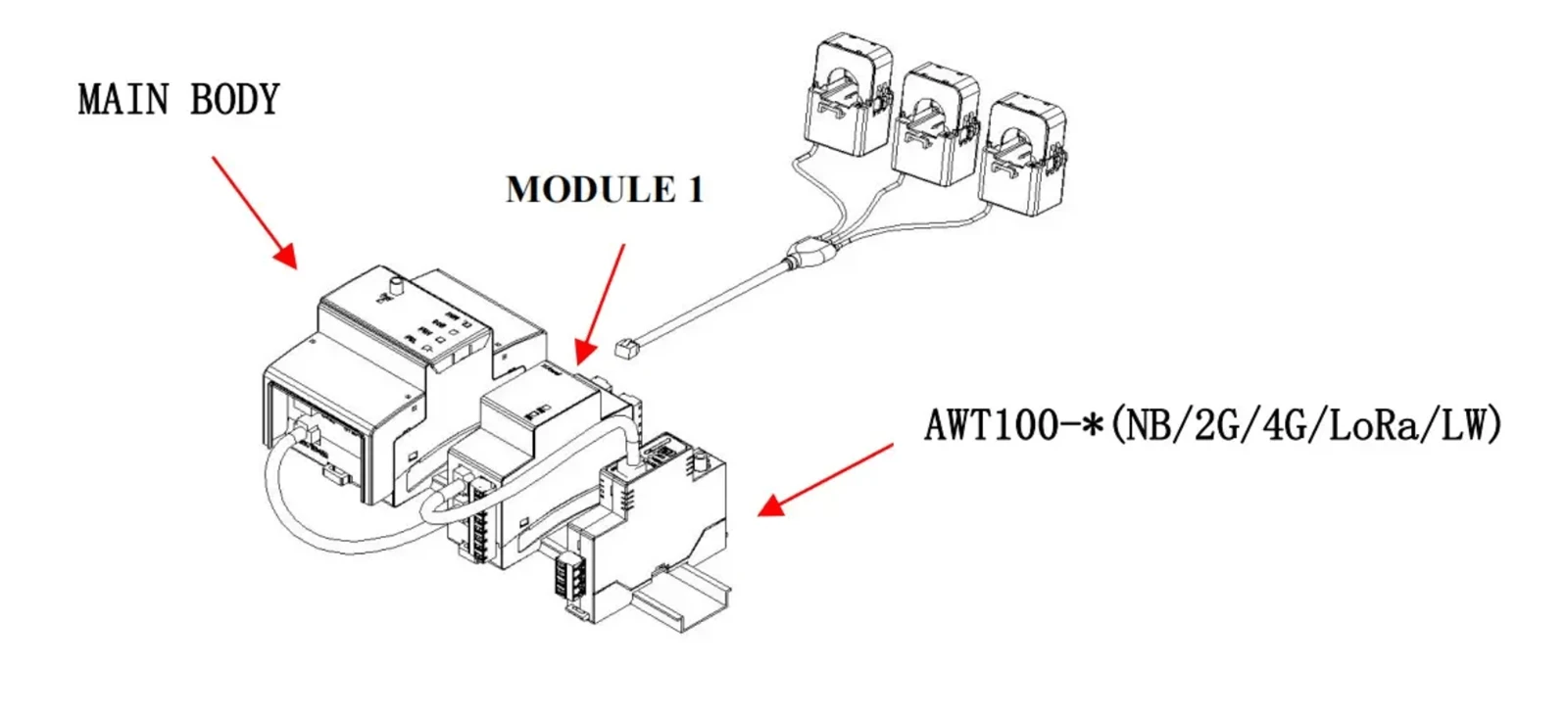

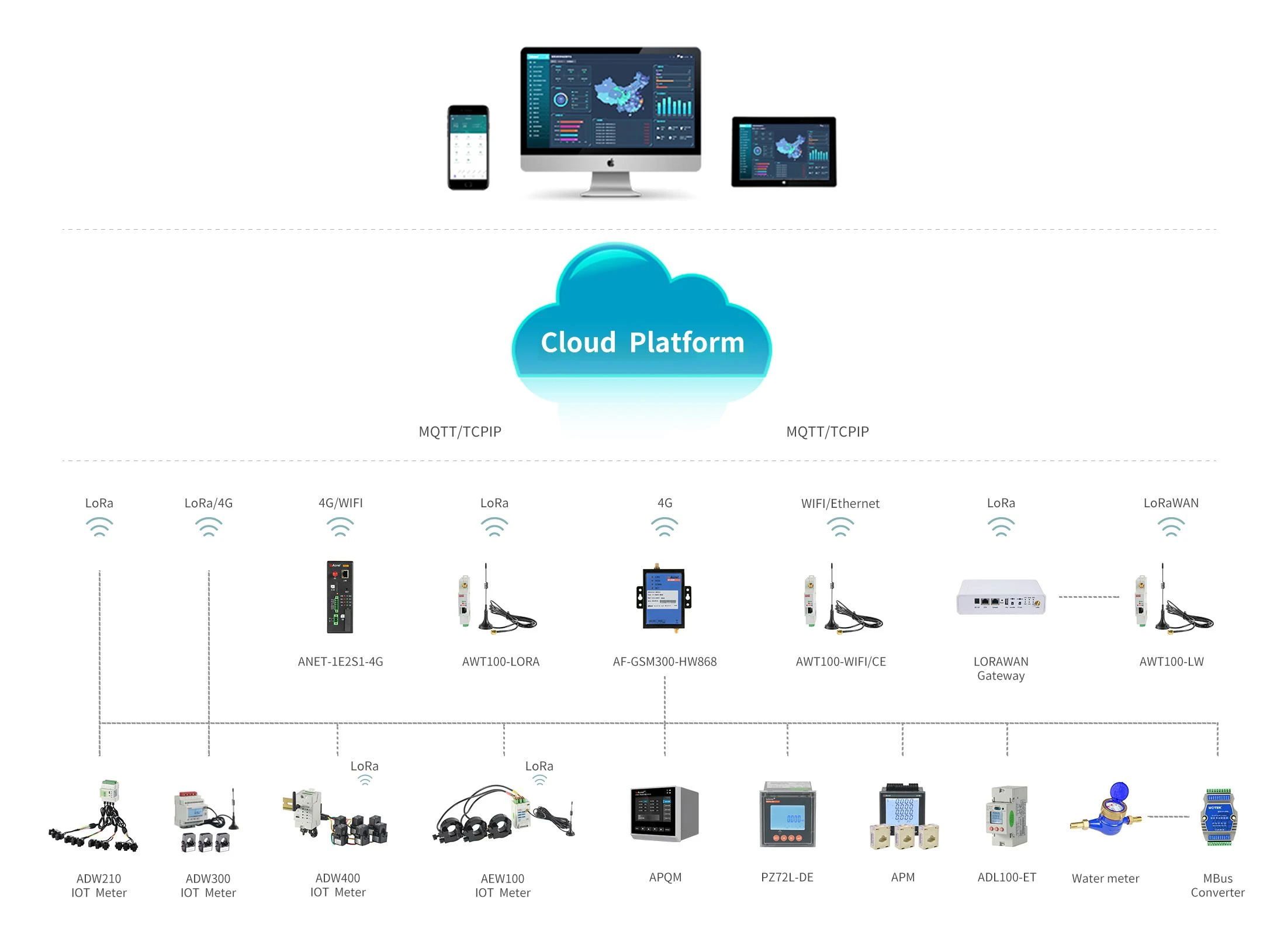

Modiwl Cyfathrebu Ehangu --- AWT100:

●AWT100

● 4G (modiwl cyffredinol byd-eang)

● WiFi

● LoRaWAN

● LoRa

● DS-IoT

Modiwl Ehangedig	Disgrifiad
Modiwl Cyfathrebu AWT100	4G (modiwl cyffredinol byd-eang)
	4G (modiwl De America)
	LoRaWAN (868} MHz, 923MHz)
	LoRa (460 ~ 510 MHz)
	DS-IoT

EhangwydModiwl Mesur Cable Tymheredd a Chyfredol Gweddilliol --- MTL

●MTL

● Mesur Tymheredd:-20 gradd ~+100 gradd

● Mesur Presennol Gweddilliol: 10 ~ 3000 mA

● Cywirdeb:Tymheredd:± 2 radd; Cyfredol Gweddilliol: 1% (Dosbarth 1)

product-482-408

Modiwl Ehangedig	Disgrifiad
-MTC Tymheredd & Cerrynt Gweddilliol Modiwl Mesur	Mesur Tymheredd	-20 gradd ~+100 gradd
	Mesur Cyfredol Gweddilliol	10 ~ 3000 mA
	Cywirdeb	Tymheredd: ± 2 radd; Cyfredol Gweddilliol: 1% (Dosbarth 1)
	Cyflenwad Pŵer	DC 12V; defnydd: Llai na neu'n hafal i 1W; rhyngwyneb RJ45
	Cyfathrebu	RJ45 rhyngwyneb; MODBUS-RTU (cyfathrebu â'r prif gorff)

EhangwydDO/DI Newid Modiwl Swyddogaeth Ychwanegol --- MK

●MK

● 12 sianel DI (Mewnbwn Digidol)

● DO 4 sianel (Allbwn Digidol)

product-482-408

Modiwl Ehangedig	Disgrifiad
-MK Modiwl Switch	12 × DI (mewnbwn)	Mewnbwn cyswllt sych gyda chyflenwad pŵer adeiledig
	4 × DO (allbwn)	Cyfnewid allbwn cyswllt agored fel arfer; gradd AC 250V/3A, DC 30V/3A
	Cyflenwad Pŵer	DC 12V; defnydd: Llai na neu'n hafal i 1W; rhyngwyneb RJ45
	Cyfathrebu	RJ45 rhyngwyneb; MODBUS-RTU (cyfathrebu â'r prif gorff)
