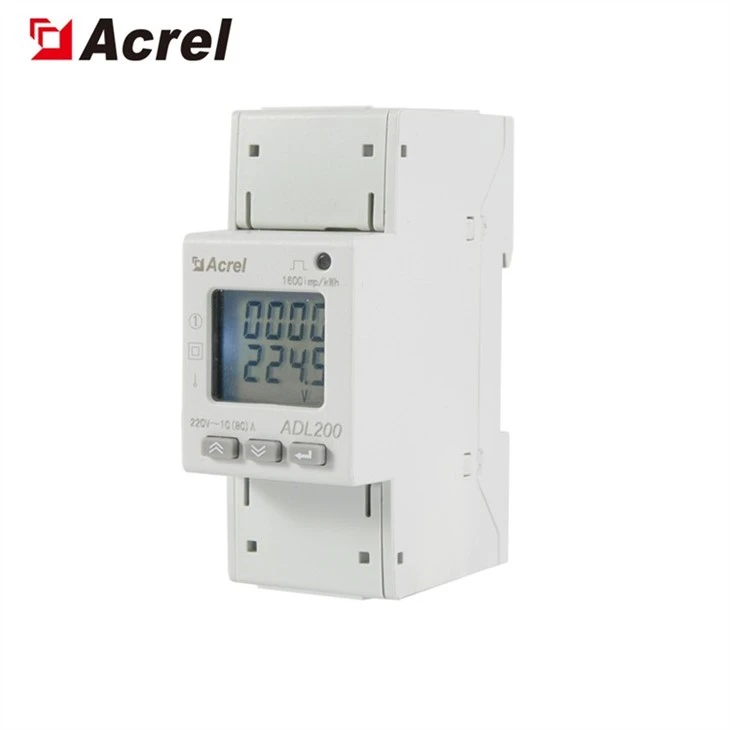

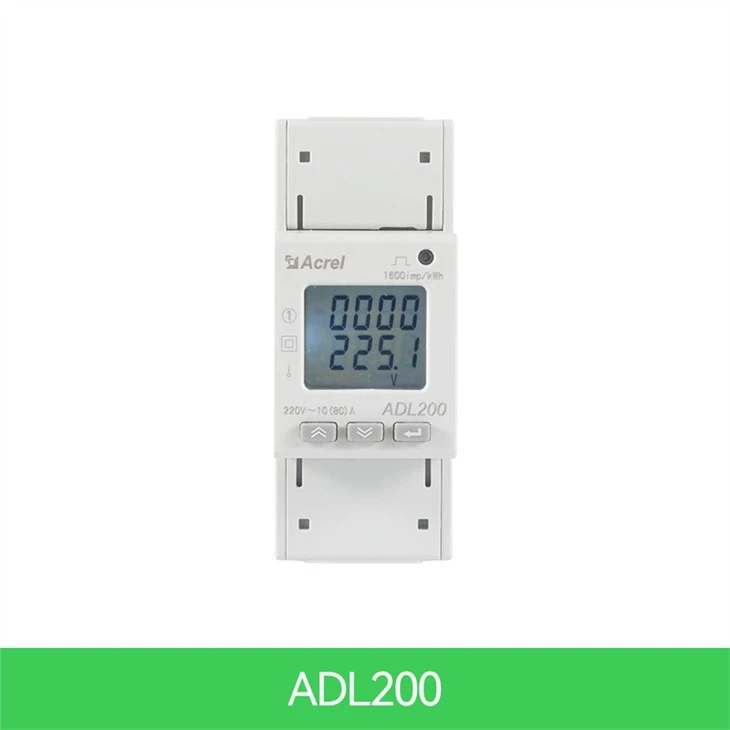

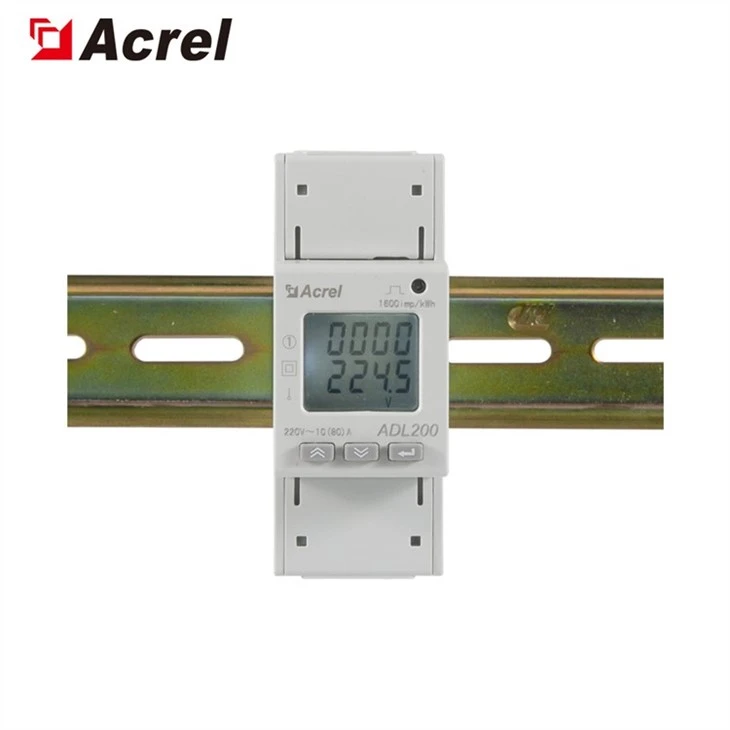

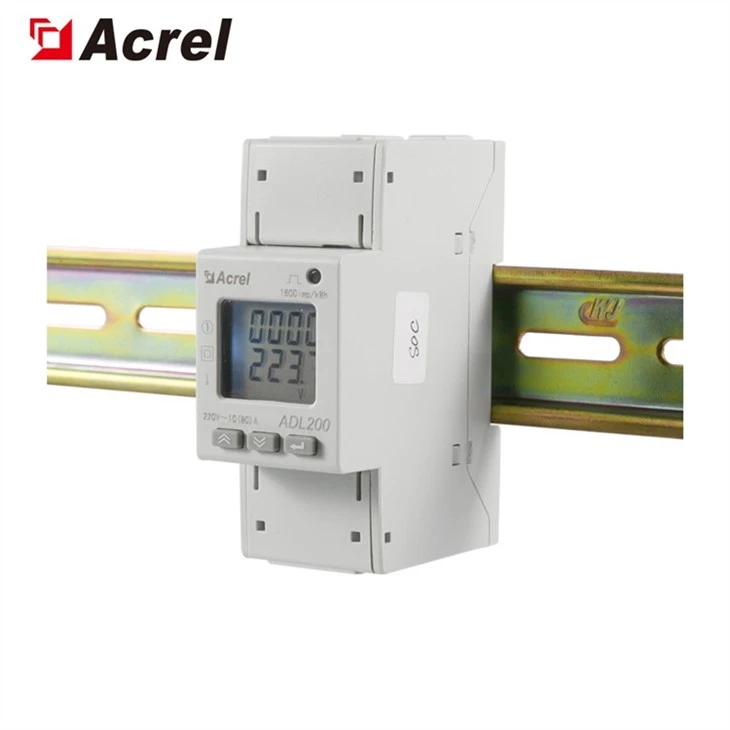

Mesurydd Kwh Rheilffordd Cam Sengl Din

Mae Acrel Din Rail Mesurydd Ynni Cam Ac Cam Sengl wedi'i gynllunio ar gyfer system cyflenwi pŵer, mentrau diwydiannol a mwyngloddio a chyfleustodau i gyfrifo'r defnydd o drydan a rheoli'r galw trydan. Mae'n cynnwys y manylder uchel, maint bach a gosod syml. Mae'n integreiddio'r broses o fesur yr holl baramedrau trydanol gyda'r mesuryddion trydan cynhwysfawr.

Foltedd mewnbwn	Cyfeiriad foltedd	AC220V
	Cyfeiriad amledd	50Hz
	Pŵer darfodedigaeth	<>
Cyfredol mewnbwn	Cyfredol sylfaenol	10A
	Uchafswm cerrynt	80A
	Dechrau cerrynt	4‰Ib
	Darfodedigaeth	<>
Perfformiad mesur	Cywirdeb mesur	1class
	Ystod o fesur	000000.00 ~ 99999999 kWh
Cywirdeb y cloc	Gwall≤0.5s/d
Pwls gweithredol	Lled pwls	80±20ms
	Pwls yn gyson	1000imp/kWh
Cyfathrebiad	Rhyngwyneb	RS485(A+、B-)
	Cysylltiad modd	Dargludyddion pâr wedi'u gefeillio â dant
	Protocol	MODBUS-RTU
Swyddogaeth	Disgrifiad o'r swyddogaeth	Swyddogaeth yn darparu
Mesur kWh	KWh gweithredol un cyfnod (cadarnhaol a negyddol), 3 mis storio wedi'i rewi data ynni hanesyddol	■
Mesur paramedrau trydanol	Foltedd, Cyfredol, Pŵer gweithredol, Pŵer adweithiol, Pŵer ymddangosiad, Ffactor pŵer ac Amlder	■

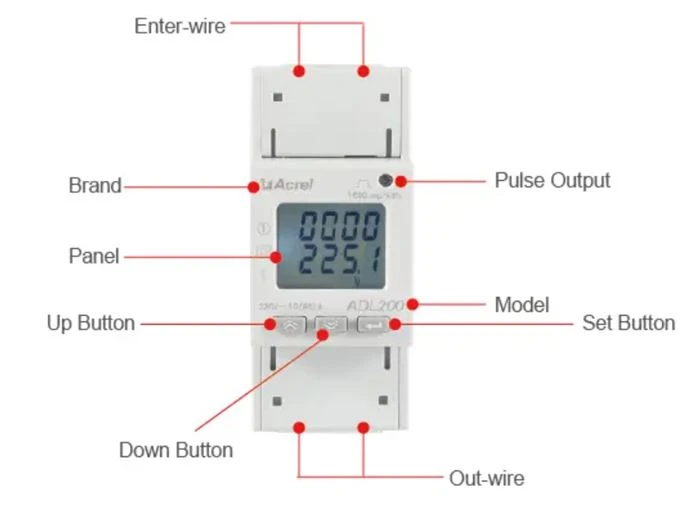

Arddangosfa LCD	8 darnau arddangos LCD adran	■
Rhaglennu allweddol	3 allweddi i osod paramedrau fel cod, cyfeiriad, cyfradd baud, aml-dariff a phrotocol cyfathrebu	■
Allbwn pwls	Allpu pwls ynni gweithredol	■
Aml-dariff	Addasu 4 parth amser, 2 restr cyfnod amser, 14 egwyl amser yn ôl dydd a 4 cyfradd tariff	□
Cyfathrebiad	Rhyngwyneb cyfathrebu: RS485, Protocol cyfathrebu: MODBUS-RTU	■

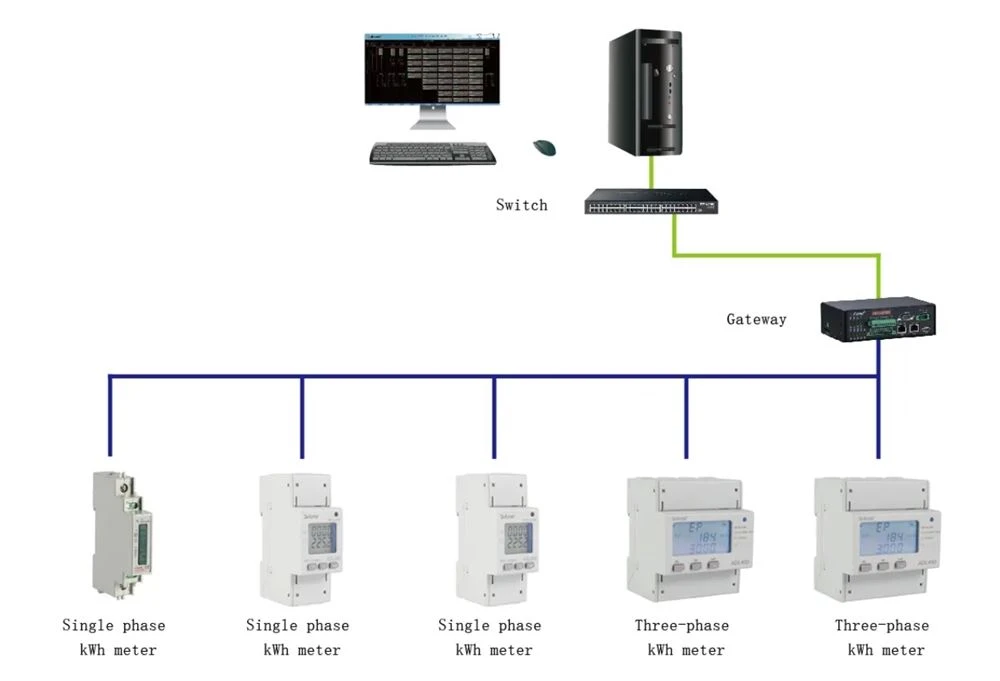

Gallai ein mesurydd pŵer un cam brofi cyfanswm y kwh gweithredol a mesur foltedd, cyfredol, pŵer a pharamedrau trydan eraill, hefyd gyda swyddogaeth ddewisol RS485 Modbus RTU. Mae'n gyfleus monitro, casglu a rheoli'r ynni trydan. Mae wedi'i ffitio â phorthladd cyfathrebu RS485 ac wedi'i addasu i MODBUS-RTU. Gellir defnyddio ADL mewn pob math o systemau rheoli, systemau SCADA a systemau rheoli ynni.

●Perfformiad methiant: mae'r mesurydd ynni yn fflachio ac nid yw'n goleuo ar ôl cael ei bweru.

●Troubleshooting:

1. Gwiriwch a yw gwifrau'r cyflenwad pŵer ategol yn gyson â

diagram gwifrau'r offeryn, ac a yw'r gwifrau'n rhydd neu'n syrthio i ffwrdd;

2. Defnyddiwch aml-fesurydd i fesur a yw gwerth foltedd mewnbwn y cyflenwad pŵer ategol o fewn ystod foltedd gweithio arferol yr offeryn.

●Perfformiad methiant: Ar ôl i'r mesurydd ynni gael ei bweru, nid yw'r pŵer arddangos neu'r cyfrif ynni yn gywir.

●Troubleshooting:

1. Newid rhyngwyneb arddangos y mesurydd ynni i'r rhyngwyneb pŵer (P gweithredol, ffactor pŵer λ), gwiriwch a yw'r arddangosfa pŵer yn negyddol ac a yw'r ffactor pŵer rhwng

0.9-0.95, ac yna gwirio a yw mewnbwn ac allbwn y llinell signalau gyfredol yn cael eu gwrthdroi (Hynny yw, rhaid i linell newydd y cerrynt fod yn gyson â diwedd newydd yr offeryn), Ac yn gyson â'r gwifrau ar y mesurydd ynni.

●Failure performance: Ar ôl i'r mesurydd ynni gael ei bweru, ni all gyfathrebu â'r cyfrifiadur lletyol fel arfer.

●Troubleshooting:

1. Dylai'r gwerth foltedd rhwng allbwn cyfathrebu A a B yr offeryn mesur fod rhwng +(4.4-4.5)V;

2. Gwiriwch a yw'r dull gwifrau cyfathrebu wedi'i gwifrau'n gywir yn ôl y diagram gwifrau (hynny yw, dylai terfynell cyfathrebu A/B yr offeryn gyfateb i'r porth cyfresol cyfathrebu A/B).
