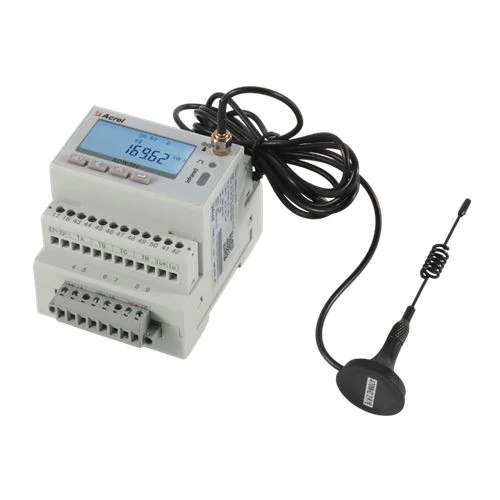

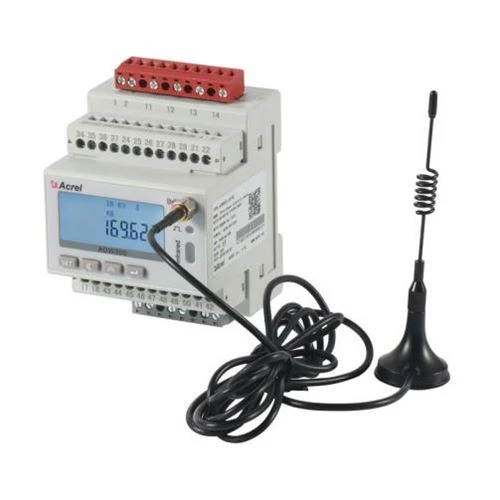

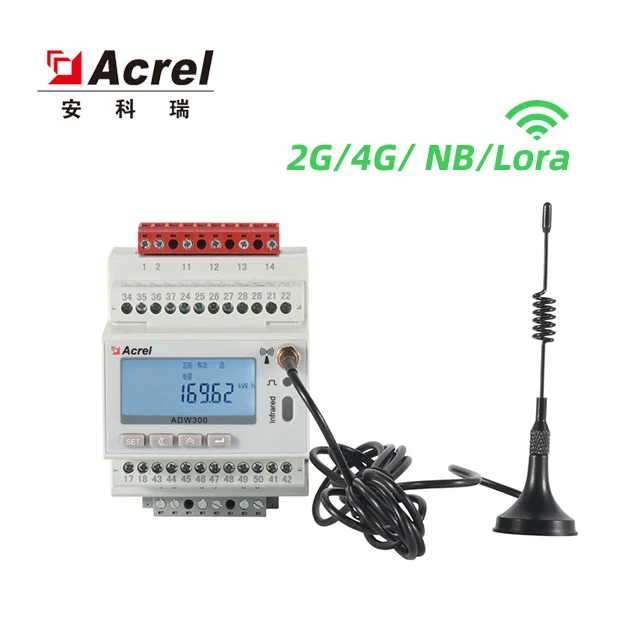

Disgrifiad
Defnyddir Mesurydd Ynni Tri Cham Di-wifr Acrel yn bennaf i fesur tri cham o ynni gweithredol ar rwydweithiau foltedd isel. Mae gan y mesurydd ynni di-wifr hwn fanteision gan gynnwys maint cryno, manylder uchel, nodweddion cyfoethog. Yn ôl gofynion gwahanol.
Mae llawer o swyddogaethau cyfathrebu fel cyfathrebu RS485, 2G, DS, 4G, WiFi yn ychwanegu'r modd samplu cyfredol newydd gan ddefnyddio newidydd allanol. Gellir ei osod yn hyblyg yn y blwch dosbarthu i gyflawni mesuryddion ynni trydan is-eitem, goruchwylio gweithredu a chynnal a chadw neu ofynion monitro pŵer ar gyfer gwahanol ranbarthau a llwythi gwahanol.

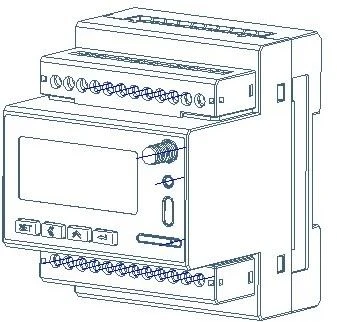

Gwedd
 |  |  |
Gyda'r cynnydd mewn technolegau rhwydweithio isel, ardal eang (LPWAN), megis dyfeisiau LoRa Acrel a phrotocol agored LoRaWAN, mae atebion mesuryddion trydan clyfar newydd yn profi'n ddewis amgen cymhellol i opsiynau cysylltedd eraill ar gyfer rhwydweithiau Rhyngrwyd Pethau (IoT) a cheisiadau grid clyfar. Mae mesuryddion ynni Lora/LoRaWAN yn caniatáu caffael darlleniadau mesurydd ynni a throsglwyddo data dros sawl cilomedr ar gyfer cydgrynhoi.
Paramedrau
Mewnbwn foltedd | Foltedd graddedig | 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V |
Cyfeiriad amledd | 50Hz | |
Darfodedigaeth | <0.5va(each> | |
Mewnbwn cyfredol | Cyfredol mewnbwn | 3×1(6)A; 3×1(6)A(ADW300W, 3×20(100)A(ADW300W) |
Dechreuwch yn gyfredol | 1 Ib (Dosbarth0.5S), 4 Ib(Class1) | |
Darfodedigaeth | <1va(each> | |
Pŵer ategol | Cyflenwad Pŵer | AC85 265V |
| Defnydd pŵer | <> | |
Perfformiad mesur | Safon | IEC62053-22:2003, IEC62053-21:2003 |
Ynni gweithredol cywirdeb | Dosbarth0.5S(ADW300), Dosbarth1(ADW300W) | |
Tymheredd cywirdeb | ±2°C | |
Curiad | Lled y pwls | 80±20ms |
Pwls yn gyson | 6400imp/kWh, 400imp/kWh | |
Cyfathrebiad | Diwifr | Trosglwyddo ar 470MHz a'r pellter mwyaf mewn mannau agored yw 1km; 2g; DS;4G |
Isgoch cyfathrebiad | Y gyfradd baud gyson1200 | |
Rhyngwyneb | RS485(A、B) | |
Modd cysylltu | Dargludyddion pâr wedi'u gefeillio â dant | |
Protocol | MODBUS-RTU |
Disgrifiad o'r Swyddogaeth
Swyddogaeth | Disgrifiad o'r swyddogaeth | Swyddogaeth yn darparu |
Modd arddangos | LCD | ■ |
Mesuryddion ynni | Active kWh(cadarnhaol a negyddol), adweithiol cwadrant ynni pŵer | ■ |
Mesur trydanol | U、I、 P、Q、S、PF、F | ■ |
Swyddogaeth harmonig | THDv、Harmonicon 2il-31ain | ■ |
Allbwn pwls | Allbwn pwls gweithredol | ■ |
Gradd anghytbwys tri cham | Anghytbwysedd foltedd, anghytbwysedd cyfredol | ■ |
Mesur tymheredd | Tymheredd A/B/C/N(Ffurfweddu Altcourse: T) | □ |
DI/DO | 4DI,2DO(Ail-ffurfweddu: K) | □ |
Ar ôl y | Un ffordd ar ôl y presennol(Altcoursecon ffurfweddu:L) | □ |
Arddangosfa LED | Arddangosfa LED pwls | ■ |
Trawsnewidydd presennol allanol | Math agored allanol newidydd presennol (Ffurfweddu arall: W) | □ |
Paramedr trydanol | O dan foltedd, tangyflawniad, dros y presennol, tanlwytho, ac ati | ■ |
Cyfathrebiad | Cyfathrebu isgoch | ■ |
RS485(Ffurfweddu altcourse: C) | □ | |
Trosglwyddo di-wifr ar470MHz (Ffurfweddu arall: LR) | □ | |
GPRS(Altcoursecon figuration:2G) | □ | |
DS-IOT(Ffurfweddu altcourse: DS) | □ | |
4G(Altcoursecon figuration:4G) | □ |
( ■ o fewn □ dewisol )
Dimensiynau
Dimensiwn trawsnewidydd presennol gweddilliol
Manylebau | Cyfredoli | Y tu mewn i ddieeter Φ mm | Diamedr y tu allan Φ mm | Pwys |
AKH-0.66L45 | 16 100A | 45 | 76 | 0.18 |
AKH-0.66L80 | 100 o 250A | 80 | 120 | 0.42 |
AKH-0.66L100 | 250 o 400A | 100 | 140 | 0.50 |
AKH-0.66L150 | 400 o 800A | 150 | 190 | 1.32 |
AKH-0.66L200 | 800 o 1500A | 200 | 240 | 1.94 |

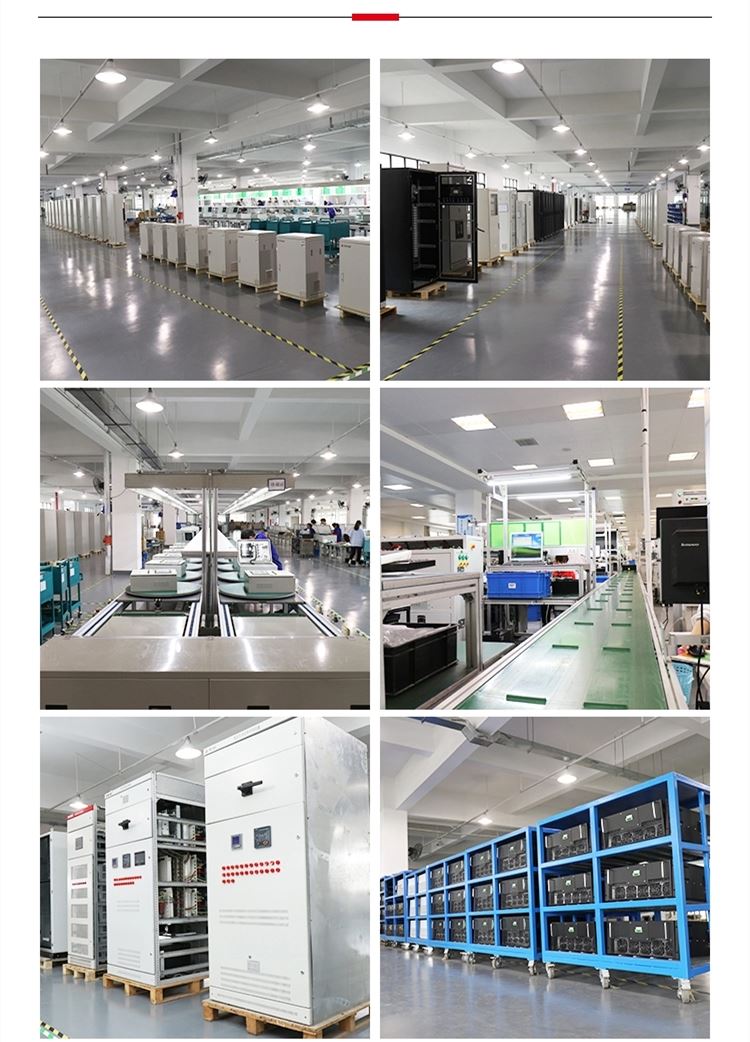

Cymorth technegol proffesiynol &on prosesu

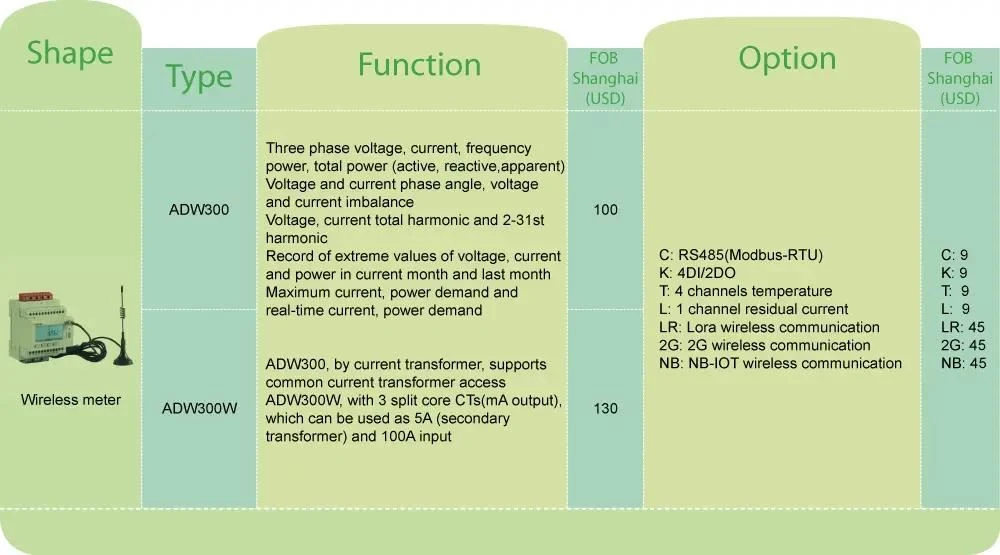

Dyfyniad
(cysylltwch â ni i wybod pris fersiwn WiFi / 4G)
