Disgrifiad

Defnyddir Mesurydd Mesurydd Di-wifr ADW350 yn bennaf i fesur ynni gweithredol tri cham ar rwydweithiau foltedd isel. Mae gan y cynnyrch fanteision gan gynnwys maint cryno, manylder uchel, nodweddion cyfoethog. Yn ôl gofynion gwahanol, mae llawer o swyddogaethau cyfathrebu fel cyfathrebu RS485, DS, 4G, gan ychwanegu'r modd samplu cyfredol newydd gan ddefnyddio newidydd allanol.

Gellir ei osod yn hyblyg yn y blwch dosbarthu i gyflawni mesuryddion ynni trydan is-eitem, goruchwylio gweithredu a chynnal a chadw neu ofynion monitro pŵer ar gyfer gwahanol ranbarthau a llwythi gwahanol.

Paramedr

Mewnbwn foltedd	Foltedd graddedig	AC: 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; DC: 48V
	Cyfeiriad amledd	AC: 50Hz
	Darfodedigaeth	<0.5va (each="">
Mewnbwn cyfredol	Cyfredol mewnbwn	AC: 3×20(100)A DC: 50A,100A
Mewnbwn cyfredol	Darfodedigaeth	<1va (each="">
Pŵer ategol	Cyflenwad Pŵer	AC: 85~265V DC: 48V±20%
Pŵer ategol	Defnydd pŵer	<>
Perfformiad mesur	Paramedr trydanol	Dosbarth 0.5
Perfformiad mesur	Ynni gweithredol cywirdeb	Dosbarth 1
	Ystod Tymheredd	-40°C 100°C
	Tymheredd cywirdeb	±2°C
GWNEUD	Sgôr Cyswllt	5A,AC250V/DC30V
Curiad	Lled y pwls	80±20ms
Curiad	Pwls yn gyson	AC:400imp/kWh DC:1600imp/kWh
Cyfathrebiad	Diwifr	2G;DS;4G
	Isgoch cyfathrebiad	Y gyfradd baud gyson yw 1200
	Rhyngwyneb	RS485(A、B)
	Modd cysylltu	Dargludyddion pâr wedi'u gefeillio â dant
	Protocol	MODBUS-RTU

Cywirdeb

Dosbarth 0.5
Mesuriad
U, I, P, C, S, PF, F
Swyddogaeth harmonig

THDv, 2il-31ain
DI/DO
3DO

Sianel Fesur

3 Sianel DC neu 1 AC Channel Tri Cam

Dimension(L*W*H)
72*71.5*92.6mm
Arsefydliad
DIN 35 mm
Cyfathrebiad
DS-IOT, Isgoch, 2G, 4G
Mesur Tymheredd
Tymheredd dwy ffordd

Gwedd

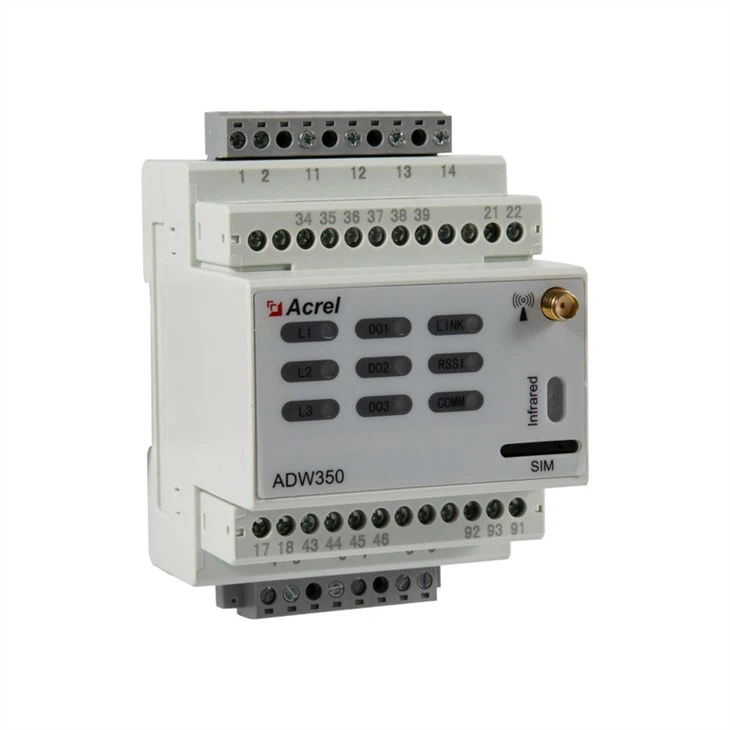

112999a_

Sut i ddewis eich trawsnewidydd DC

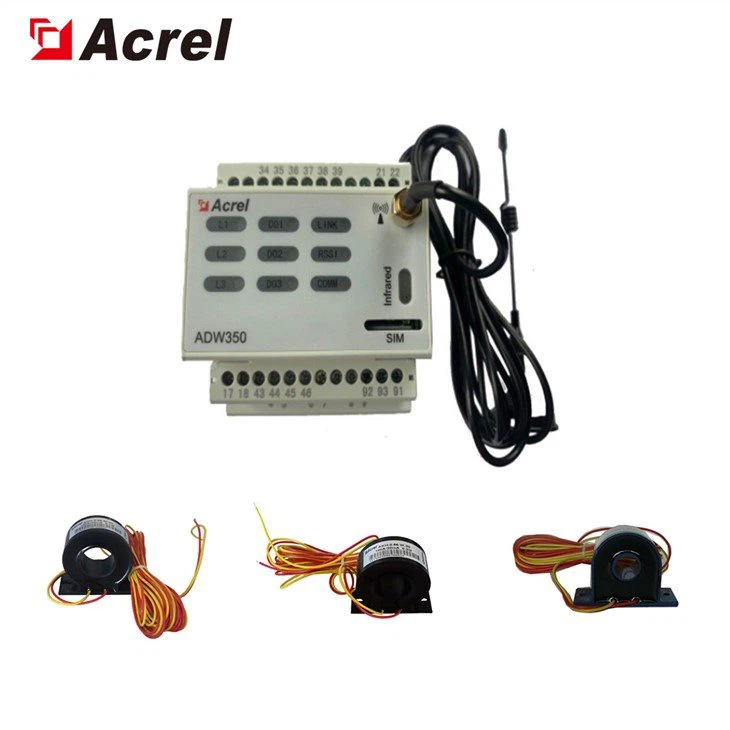

with ct ac

ADW350 Di-wifr DC Aml-Loop Defnyddir Mesurydd Ynni Rheilffordd Din yn bennaf i fesurydd DC neu dri ynni gweithredol AC ar rwydwaith foltedd isel. Mae gan y cynnyrch fanteision gan gynnwys maint cryno, manylder uchel, nodweddion cyfoethog.

with hall dc

Yn ôl gofynion gwahanol, mae llawer o swyddogaethau cyfathrebu fel cyfathrebu RS485, DS, 4G, gan ychwanegu'r modd samplu cyfredol newydd gan ddefnyddio newidydd allanol.
