Disgrifiad

Gan ddefnyddio technoleg samplu AC, gall mesuryddion ynni trydan Cyfres PZ fesur llawer o baramedrau trydanol grid tri cham megis cerrynt, foltedd, pŵer, ynni trydan, ac ati yn uniongyrchol neu'n anuniongyrchol. Gellir ei ddefnyddio ar gyfer arddangosiad lleol a'i gysylltu â'r offer rheoli i ffurfio system fesur a rheoli.

Wedi'i ffitio â'r porthladd cyfathrebu RS-485, gan fabwysiadu protocol Modbus-RTU cydnaws, gall mesuryddion newid signal paramedr trydan i allbwn analog safonol, gyda mewnbwn newid pedair sianel (dwy sianel) / allbwn newid dwy sianel. Yn seiliedig ar wahanol ofynion, gall paramedrau trydan ar gyfer cymhareb trawsnewid, larwm, cyfathrebu, ac ati, gael eu sefydlu a'u rheoli gan allweddi ar y faceplate.

Mae gan fesuryddion cyfres PZ gymhareb perfformiad pris uchel a gallant ddisodli trawsddygiaduron trydan traddodiadol a mesuryddion mesur. Fel cydran caffael pen blaen digidol deallus datblygedig, mae'r mesuryddion trydan hyn wedi'u defnyddio'n helaeth mewn amrywiol systemau rheoli, systemau SCADA a systemau rheoli ffynonellau ynni.

Nodweddion

1. Mae cownter y Mesurydd Ynni Tri Cham yn cael effeithiau selio a gwrth-ymyrraeth da fel y gall sicrhau mesuriad cywir.

2. Cywirdeb uwch ar gyfer foltedd: Dosbarth 0.2, egni gweithredol: Dosbarth 0.5. Gellir cysylltu foltedd â 660V.

3. Mae'r dyluniad 92*92/88*88 yn gwneud gosodiad yn fwy cyfleus ac yn arbed amser.

4. Mae'r sgrin LCD/LED glir yn eich galluogi i weld y data'n gliriach ac yn atal gwallau.

Ymddangosiad

Paramedr

Prosiect			Paramedr
Manyleb			3 gwifrau cam 3, gwifrau 3 cam 4
Mewnbwn	Cyswllt		45-65HZ
	Amlder		Gwifren 3 cam 3, gwifren 3 cam 4
	foltedd	gorlwytho: gradd 1.2 plygu (parhaus); Gradd 10 gwaith am 1 eiliad
		defnydd pŵer: < 0.2VA
	Cyfredol	gorlwytho: gradd 1.2 plygu (parhaus); Gradd 10 gwaith am 1 eiliad
		defnydd pŵer: < 0.2VA
Allbwn	Ynni trydan		Modd allbwn: 2-pwls cyplydd lluniau casglwr agored sianel
			Cyson curiad y galon: 10000, 40000, 160000 imp/kWh
	Cyfathrebu		RS485port, Modbus -RTU protocol
	Arddangos		Arddangosfa LED neu LCD, gosod pŵer lluosi, larwm, arwydd newid ar ewyllys; Ar gyfer analog 1 sianel, dangoswch y gosodiad rhaglenadwy cysylltiedig
Swyddogaeth	Newid mewnbwn		Modd mewnbwn cyswllt sych goddefol 2channel neu 4channel
	Newid allbwn		1 allbwn ffotocyplydd gweithredol
			Modd allbwn: ras gyfnewid 2 sianel DIM allbwn cyswllt
	Allbwn Analog		Modd allbwn: Allbwn 1, 2, neu 4 sianel, 0 - 20mA,4 - 20mA rhaglenadwy
			cynhwysedd llwyth Llai na neu'n hafal i 500Ω
Dosbarth cywirdeb	Amlder {{0}}.05Hz, ynni trydan adweithiol 1 dosbarth, eraill 0.5 dosbarth
Cyflenwad pŵer	DC100 ~ 350V; AV 85 ~ 265V; （Er mwyn gwifrau offeryn fydd drechaf）		defnydd pŵer<5VA
Diogelwch	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Amrediad o		Modbus RTU: 1 ~ 247;
Amgylchedd	Tymheredd	Gwaith: -10 gradd ~ ynghyd â storfa 55 gradd: -25 gradd ~ ynghyd â 75 gradd
	Lleithder	Llai na neu'n hafal i 93 y cant RH Heb gyddwyso
	Uchder	Llai na neu'n hafal i 2500m

Swyddogaeth

Math o fesurydd

Swyddogaeth Sylfaenol

Siâp

Swyddogaeth ddewisol

PZ96-E3/*

PZ96-E4/*

EPI/EPE, EQL/EQC mesur;

Pŵer gweithredol, Pŵer Adweithiol, Mesur Ffactor Pŵer;

Cerrynt tri cham, Foltedd, Mesur Amledd

96 Sgwâr

Switching4DI ynghyd ag 1 pwls ynghyd â chyfathrebu RS485(/KC)
Switching2DI2DO ynghyd â chyfathrebu RS485(/ KC)
Switching4DI ynghyd â chyfathrebu RS485(/KC)
Allbwn trawsyrru 2 sianel ynghyd â 2 guriad ynghyd â chyfathrebu RS485(/MC)

PZ96L-E3/*

PZ96L-E4/*

Gwifrau

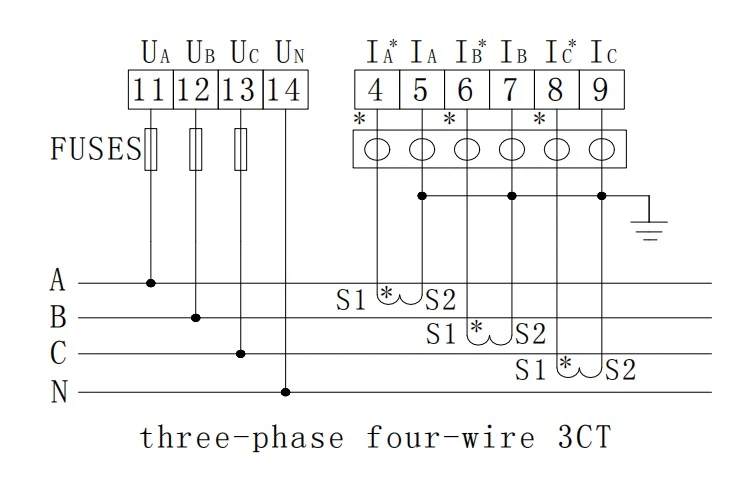

Ffig1 Tri-Cham Pedwar Wire 3CT

Ffig2 Wire Tri-Cham Pedwar 3PT, 3CT

Ffig3 Gwifren Tri Chyfnod Tri 2CT

Ffig3 Gwifren Tri Chyfnod Tri 2CT 2PT
