Disgrifiad

ADL10-Mae mesurydd ynni trydan un cam yn fesurydd ynni cenhedlaeth newydd a ddyluniwyd gan Acrel Co,. Ltd gyda blynyddoedd lawer o brofiad mewn dylunio mesuryddion trydan. Mae swyddogaethau mesur, ystadegyn, cyfathrebu ac arddangos LCD yn cael eu gosod yn y mesurydd pŵer. Mae gan y mesurydd pŵer hwn fanteision sefydlogrwydd uchel, defnydd pŵer isel ac arbed data ar ôl blacowt ac ati.

Mae pob mesurydd yn bodloni gofynion technegol cysylltiedig mesuryddion pŵer electronig yn safonau IEC62053-21, IEC62053-22.

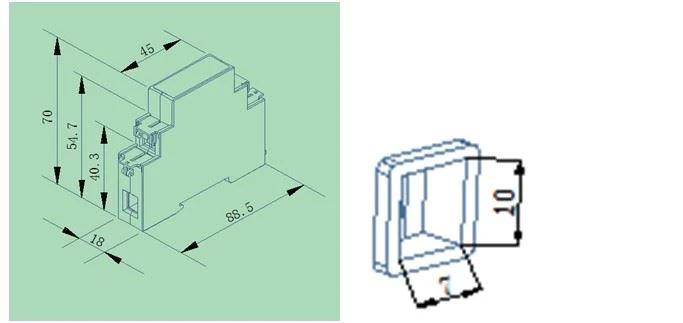

Ymddangosiad

Paramedrau

Foltedd mewnbwn	Foltedd cyfeirio	AC220V
	Amlder cyfeirio	50Hz
	Defnydd pŵer	<>
Cerrynt mewnbwn	Cerrynt sylfaenol	10A
	Uchafswm cerrynt	60A
	Cychwyn cyfredol	0.004Ib
	Treuliant	<4va (maximum="">
Perfformiad mesur	Cywirdeb y mesur	1 Dosbarth
Perfformiad mesur	Ystod o fesur	000000.00~999999.99kWh
Cyfathrebu	Rhyngwyneb	RS485(A plws ,B-)
	Modd cysylltiad	Dargludyddion pâr troellog wedi'u gwarchod
	Protocol	MODBUS-RTU

Swyddogaeth

Swyddogaeth	Disgrifiad swyddogaeth	Swyddogaeth darparu
Mesur kWh	kWh gweithredol un cyfnod (cadarnhaol a negyddol)	■
Mesur paramedrau trydanol	Foltedd, Cerrynt, Pŵer gweithredol, Pŵer adweithiol, Pŵer ymddangosiadol, ffactor pŵer ac Amlder	■
Arddangosfa LCD	Arddangosfa LCD adran 8 did	■
Cyfathrebu	Rhyngwyneb cyfathrebu: RS485, Protocol cyfathrebu: MODBUS-RTU	□C
