Trosolwg

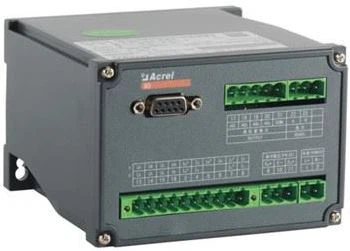

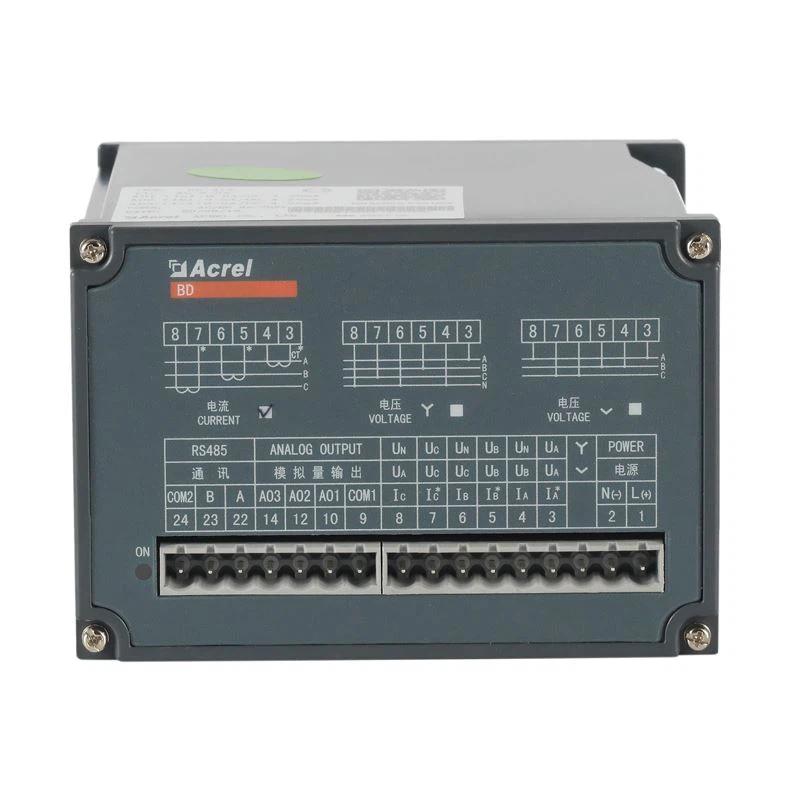

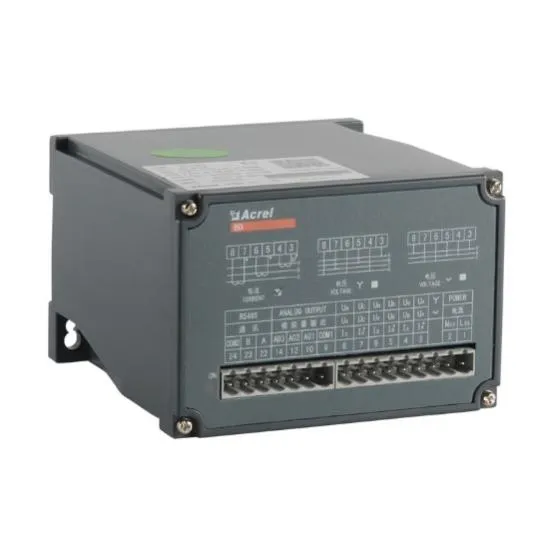

Acrel BD Cyfres trosglwyddydd trydan yn ddyfais sy'n gallu ynysu a throsglwyddo paramedrau trydan, Mae'r Transducer Presennol Tri Cham hwn yn gweithio fel trosglwyddydd sy'n trosi AC cyfredol neu foltedd i signal analog DC llinol drwy ynysu mewnbwn ac allbwn. Mae'r Cynhyrchion yn cydymffurfio â safon GB / T 13850-1998.

Swyddogaeth

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E

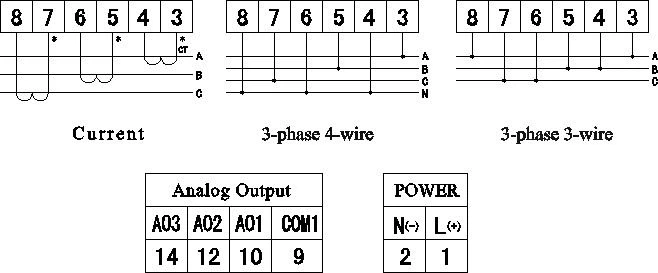

Gwifrau Cam	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Mewnbwn	Foltedd	Uniongyrchol L-L	Hyd at 480V AC
		Uniongyrchol L-N	Hyd at 276V AC
		Gyda PT allanol	○	○	○	○	○
	Cerrynt	Uniongyrchol	Hyd at 5A AC
	Cerrynt	Gyda CT allanol	○	○	○	○	○
Allbwn	Gwerth Arferol	DC:4-20mA、0-20mA, 0-5V, 0-10V, yn y blaen
	Gwrthsefyll Llwyth	Allbwn cyfredol≤600Ω Allbwn foltedd≥1000Ω
	Ripple Content	<0.5% peak="">
Mesur	Foltedd	□	—	—	□
	Cerrynt		—	—	□	□	□
	Pŵer Gweithredol/Adweithiol	—	—	—	—	□	□
	Pŵer Ymddangosiadol	—	—		—	□	□
	Ffactor Pŵer	—	—	R	—	□
	Amledd					□	□
Mesuryddion Ynni	±KWh	—	—	—	—	—	○
Dosbarth Cywirdeb	0.5%
Cyfathrebiad	Rhyngwyneb: RS485 Protocol: Modbus-RTU			—
Allbwn Analog	DC 0-5V,0-10V,0-20mA,4-20mA
Allbwn Pwls

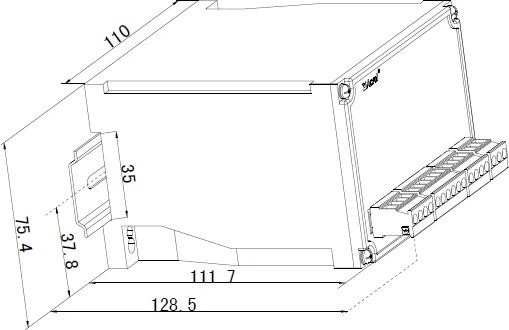

Dimensiynau(mm)	Tai(WxHxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Pŵer Ategol		85-265V AC/DC,DC24V,DC48V
Tymheredd	Gweithrediad	-10 i 55°C
Tymheredd	Storio	-25 i 70°C
Lleithder		Hyd at 95%,dim cyddwyso
Arsefydliad		(Rheilffyrdd) DIN35 trwsio ar giwbicl gyda sgriwiau
Safonau		GB/T 13850

'○': Ydw '—' Nac ydw '' Dewisol


	Trawsducer Trydan Cyfres BD-3P ● Voltage\Cyfredol\Power\Power factor\Amlder ● Gorlwytho: 1.2 gwaith o'r gwerth graddedig ● Allbwn Analog DC 0-5V/0-10V/0-20mA/4-20mA

Cyfres BD-AI Transducer Cyfredol Cyfnod Sengl ● AC cyfredol ● Gorlwytho: 1.2 gwaith o'r gwerth graddedig ● Allbwn Analog DC 0-5V/0-10V/0-20mA/4-20mA
