4-20MA Transducer Cyfredol

BA Analog Synhwyrydd Cyfredol/transducer presennol yn cymhwyso'r egwyddor o ymsefydlu electromagnetig i fesur y presennol AC yn y grid pŵer mewn amser real, a defnyddio technoleg iawndal gyfredol a llinellol gyson i'w ynysu a'i drawsnewid yn allbwn signal DC safonol. Y rhan fwyaf o'r defnydd mewn awtomeiddio diwydiannol ar gyfer PLC.

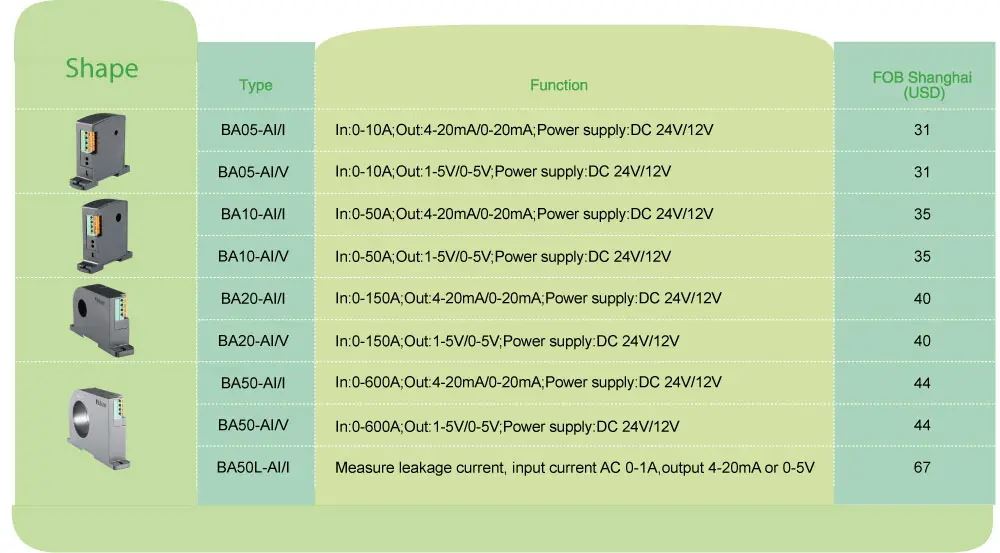

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Pŵer ategol	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Darfodedigaeth		≤1W	≤1W	≤1W	≤1W	≤1W
Maint trwy dwll		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Mewnbwn	Cerrynt	AC 0 0.5 10)A	AC 0 3(8 0 50)A	AC 0(40 200)A	AC 0 3(60 300)A	AC 0^(0.1 1)A (cyfyngiad cerrynt gollwng)
Allbwn	Gwerth enwol	DC4-20mA,neu 0-20mA,0-5V,0-10V ac ati
	Gwrthiant llwyth	Allbwn cyfredol≤500Ω,Allbwn foltedd≥1kΩ
Dosbarth Cywirdeb		0.5%
Amser ymateb		≤350ms
Tymheredd		Ymgyrch:-10 i +55°C Storio:-25 i +70°C
Cyfernod tymheredd		≤200ppm/°C
Arsefydliad		(Rheilffyrdd) DIN35, trwsio ar giwbicl gyda sgriwiau
Safonau		GB/T 13850

	BA50-AI/I ●Mewnbwn: 0-1A Cyfredol Gollwng ●Output: DC 4-20mA ●Mesur Gollyngiadau Cyfredol ●Gorlwytho: 1.2 gwaith o Werth Graddedig
BA20-AI/V ●Application: Awtomeiddio diwydiannol ●Mewnbwn: Mesur cyfredol AC hyd at 200A ●Gorlwytho: 1.2 gwaith o'r gwerth graddedig ●Output: DC 0-5V

●Higher cywirdeb ●Higher Level of Isolation ●Higher Safety Level ●Lower Consumption

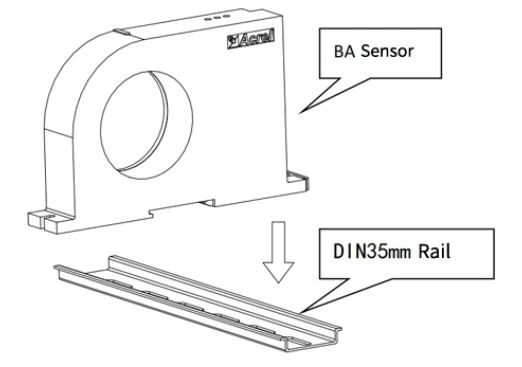

Dewiswch le addas i osod y rheilffordd DIN35mm safonol, a gosod y synhwyrydd BA ar y rheilffordd;

Ar banel gwaelod y cabinet, dewiswch le addas i agor dau dwll edafedd sy'n cyfateb i safle twll sefydlog y synhwyrydd a osodwyd; Ar ôl gosod y synhwyrydd, gosodwch y sgriw lleoli

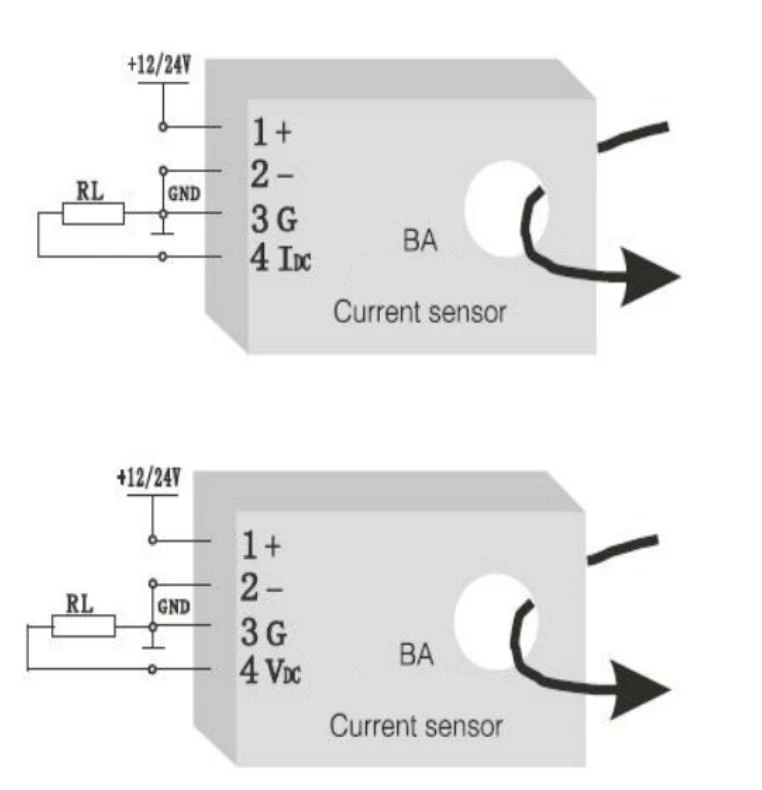

1 —— + Cyflenwad pŵer cadarnhaol (heb ei wrthdroi)

2 pŵer —— - DDAEAR

3 —— G(Allbwn cyfredol negyddol, y gellir ei rannu â'r cyflenwad pŵer)

4 —— IDC(Allbwn cyfredol cadarnhaol),VDC(Allbwn foltedd yn gadarnhaol)
