Trosolwg

Mae synhwyrydd cyfredol deallus y gyfres BA yn defnyddio'r egwyddor o ymsefydlu electromagnetig i fesur y cerrynt AC yn y grid pŵer mewn amser real ac yn defnyddio technoleg iawndal gyfredol a llinellol gyson i ynysu a'i thrawsnewid yn allbwn signal DC safonol, neu drwy ryngwyneb RS485 (protocol Modbus-RTU) i drosglwyddo'r data mesur. Gellir defnyddio cyflenwad pŵer foltedd diogelwch DC24V neu 12V yn eang ym maes awtomeiddio diwydiannol. Mae BA50L(II.)-AI yn newidydd cyfredol gweddilliol AC, sy'n canfod yn bennaf y gollyngiadau presennol o'r system drydanol, yn gallu deall statws cylchedau trydanol ac offer ar unrhyw adeg, ac atal tanau a damweiniau eraill a achosir gan ollyngiadau.

Paramedr

Paramedr technegol			Mynegai
Dosbarth cywirdeb			Dosbarth 0.5
Mewnbwn	Gwerth enwol	BA20(II.)-AI	AC cyfredol 0.5A, 50A, 200A, ac ati. AC 0(0.5 200)A
		BA50(II.)-AI	AC cyfredol 60A, 300A, 600A, ac ati. AC 0 3(60 300)A
		BA50L(II.)-AI	AC cyfredol 0.1A, 1A, ac ati. AC 0^(0.1 1)A
	Gorlwytho	Parhaus 1.2 gwaith, cyfredol ar unwaith 10 gwaith/1S
	Pŵer amsugnol	≤1VA
	Ymateb amlder	25Hz~800Hz, yn arbennig o addas ar gyfer amlder diwydiannol
Allbwn	Gwerth enwol	DC4 20mA, neu 0 20mA, 0 0 5V, 0 10V(1) ac ati.
	Gwrthsefyll Llwyth	Pan fydd cyflenwad pŵer DC12V, allbwn cyfredol Dosbarth 0.5is ≤250Ω Pan fydd cyflenwad pŵer DC24V, allbwn cyfredol yw ≤500Ω, Pan fydd allbwn foltedd yn cael ei ≥1KΩ
	Cyfathrebiad	RS485 rhyngwyneb/Modbus-RTU(2)
Amser ymateb		≤400ms
Cyflenwad pŵer	Foltedd	12V neu 24V
	Defnydd pŵer	≤1W
Gwrthiant inswleiddio		>100MΩ
Cryfder cywasgu		Rhwng mewnbwn/allbwn a chyflenwad pŵer 2.0KV/1min,50Hz
Cyfernod Tymheredd		-10°C~+55°C, ≤400ppm/°C
Amgylchedd	Tymheredd	Gwaith: -10°C~+55°C Storio: -25°C~+70°C
	Lleithder	≤93%RH, dim cyddwysiad, dim lle nwy cyrydol
	Uchder	≤2000m
Dull gosod		rheilffordd TS35, neu ddefnyddio sgriwiau i drwsio'r cabinet

Nodyn: (1)Mae allbwn 0 ~10V yn addas ar gyfer cyflenwad pŵer DC24V yn unig;

(2)Mae'r swyddogaeth gyfathrebu yn ddewisol.

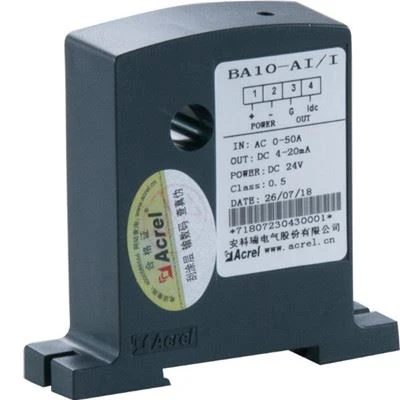

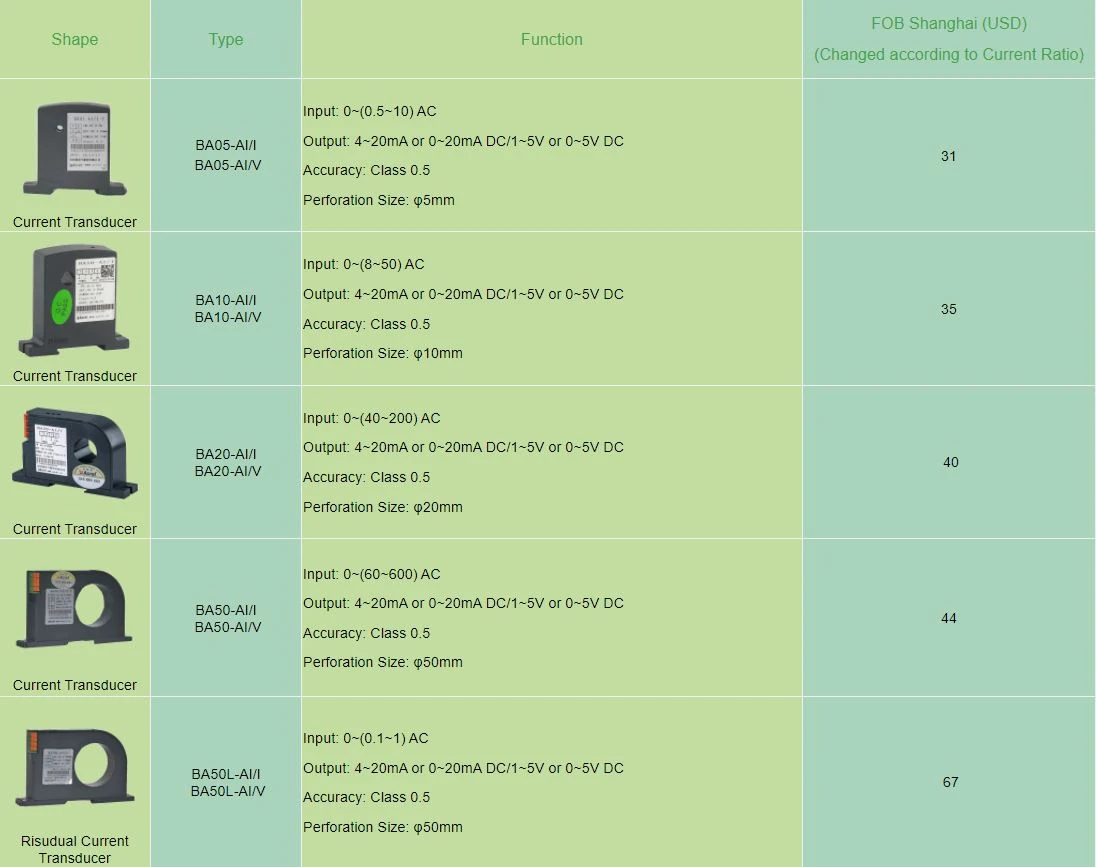

BA10-AI/I

●Application: Awtomeiddio diwydiannol

●Mewnbwn: Mesur cyfredol AC hyd at 50A

●Gorlwytho: 1.2 gwaith o'r gwerth graddedig

●Output: DC 4-20mA

BA20-AI/V

●Application: Awtomeiddio diwydiannol

●Mewnbwn: Mesur cyfredol AC hyd at 200A

●Gorlwytho: 1.2 gwaith o'r gwerth graddedig

●Output: DC 0-5V

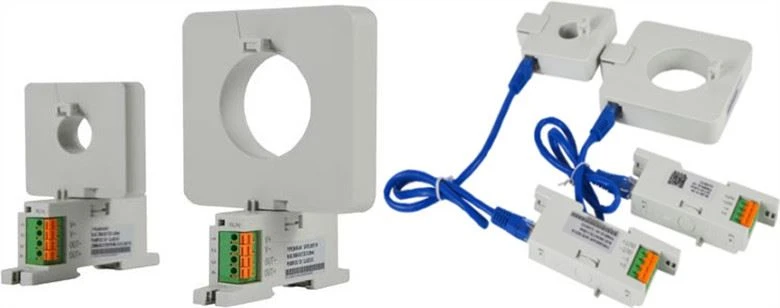

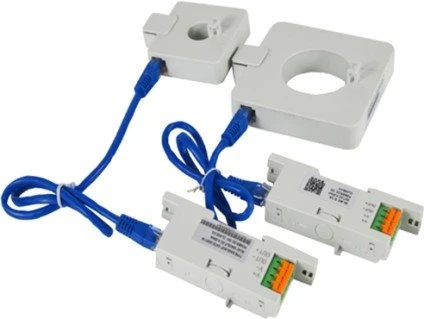

Gwedd

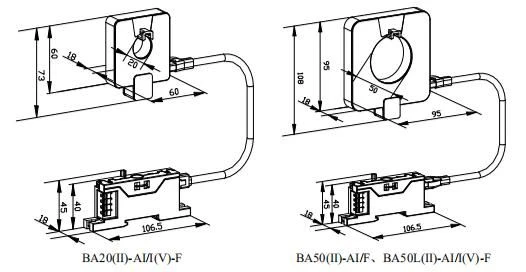

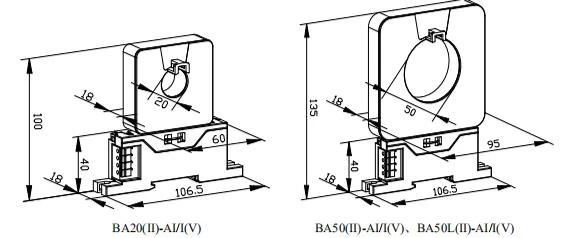

Dimensiwn

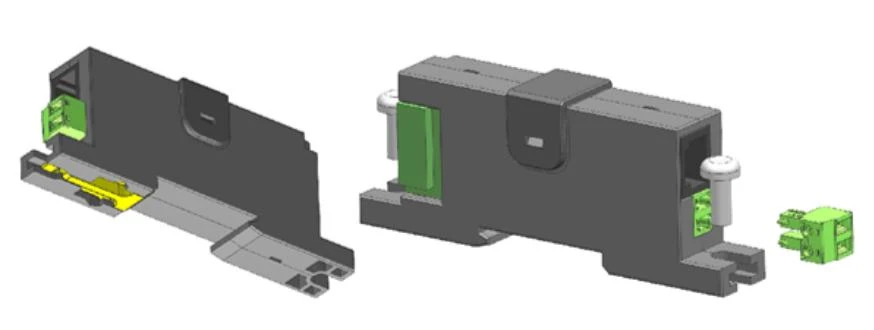

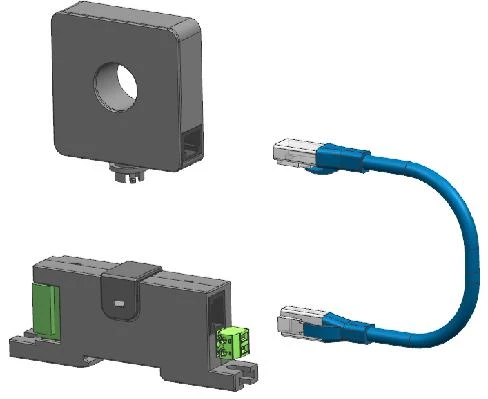

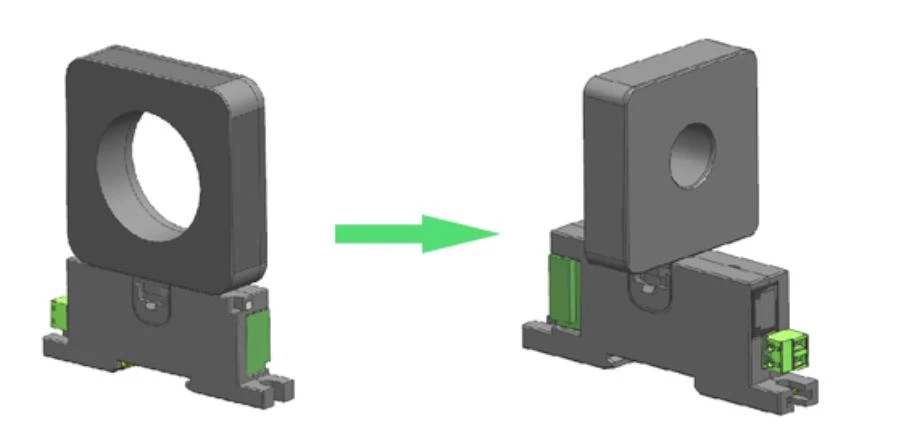

Gosod Integredig

Gosod integredig, gellir defnyddio strwythur cylchdroi yn y rhan sydd wedi'i berwi.

Mae Φ20, Φ50 o feintiau twll ar gyfer eich dewis.

Gellid cysylltu'r prif gorff â'r sgrin arddangos er mwyn arddangos paramedrau cyfredol a gosod pan fyddant yn cael eu gosod yn integredig (defnyddiwch y sgrin arddangos bresennol cyn belled ag y bo modd)
