Disgrifiad Cynhyrchu
Defnyddir synwyryddion cyfredol y neuadd yn bennaf i ynysu a throsi AC, DC, pwls a signalau cymhleth eraill. Ar ôl i reolaeth signalau ar signalau cyfredol gael eu trosi yn ôl Theori Effaith y Neuadd, gellir eu caffael yn uniongyrchol gan AD, DSP, PLC, offerynnau eilaidd a dyfeisiau eraill.
Mae synwyryddion cyfredol y neuadd yn berthnasol iawn ar gyfer caffael ac adborth yn y monitro presennol, cais batri, gwrthdröydd, rheoli pŵer solar, cabinet cyfredol uniongyrchol, gyriant modur DC, electroplatio, weldio, trawsnewidydd amlder, systemau rheoli servo UPS. Maent yn cynnwys ymateb cyflym, ystod eang o fesuriadau, manylder uchel, gallu gorlwytho cryf, llinoledd da a pherfformiad gwrth-ymyrraeth rhagorol.

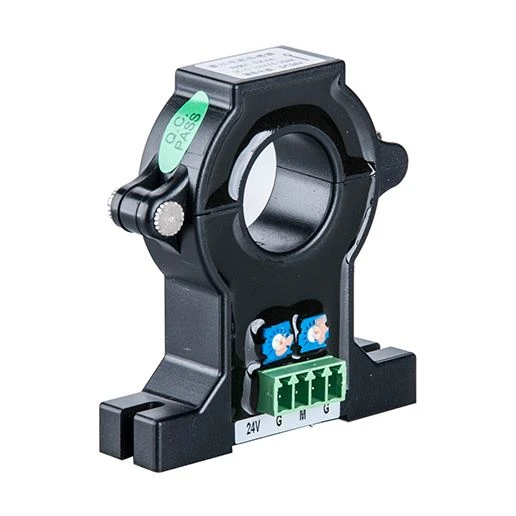

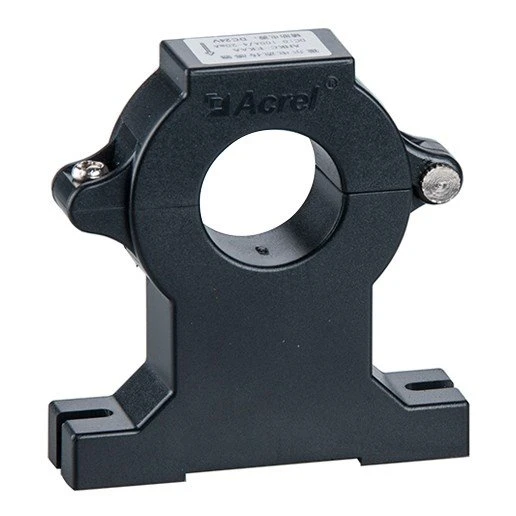

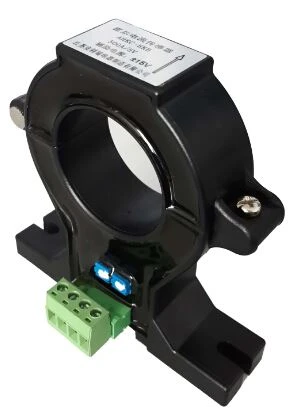

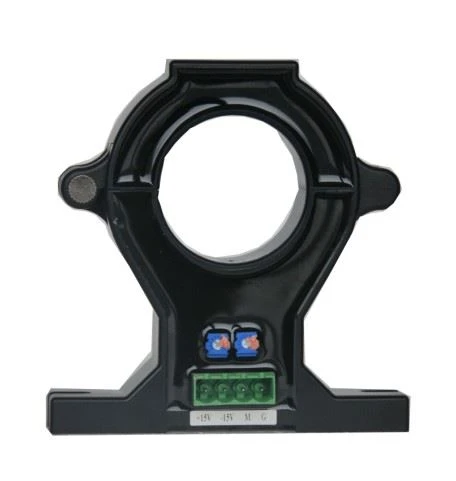

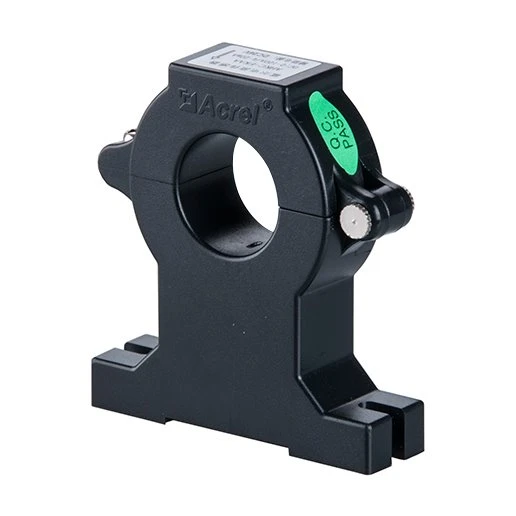

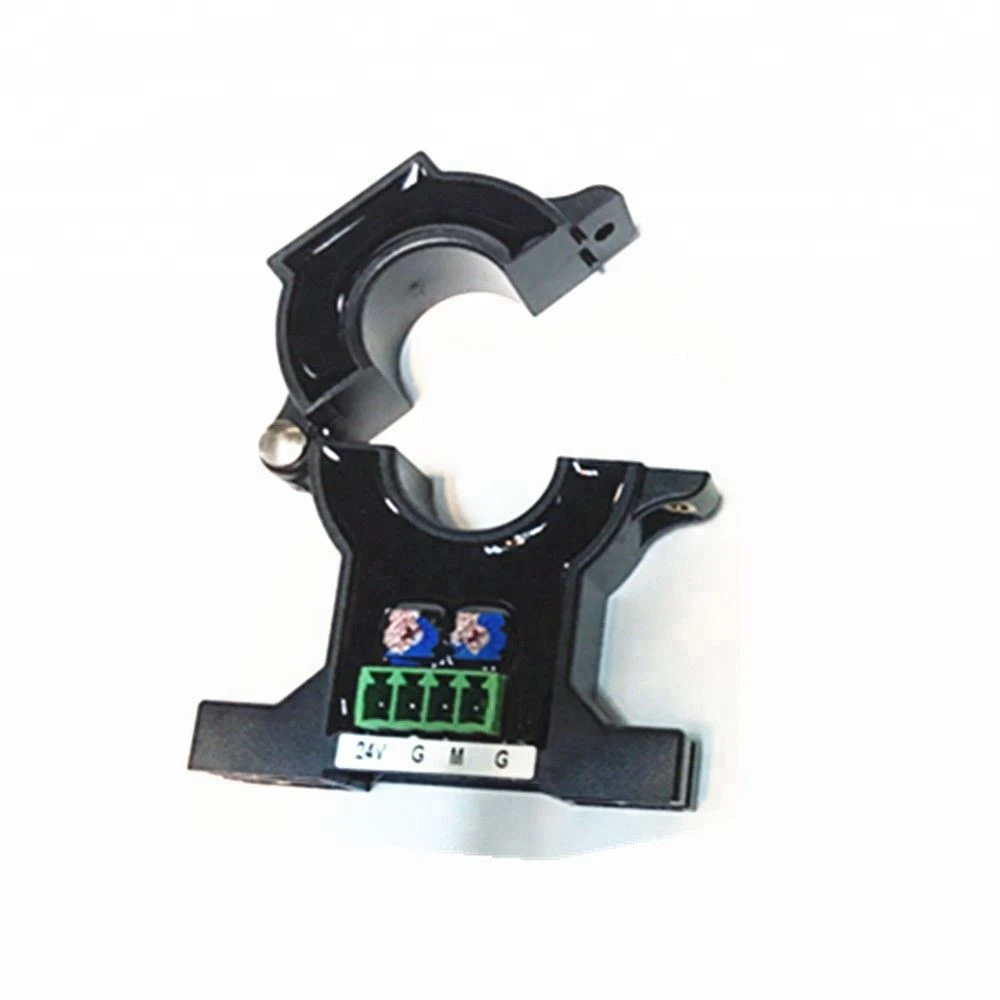

Gwedd
Paramedrau
Paramedrau technegol | Data | |||
Dolen agored hollt/caeedig | Neuadd (gwir RMS) | |||
Allbwn | Gwerth enwol | Foltedd: ±5V/±4V | Cyfredol: 4-20mA | |
Foltedd gwrthbwyso sero (cyfredol) | Foltedd: ±20mV | Cyfredol:±0.05mA | ||
Drifft foltedd gwrthbwyso (cyfredol) | Foltedd: ≤±1.0mV/°C | Cyfredol:±0.04mA/ °C | ||
Llinoledd | ≤0.2%FS | |||
Foltedd pŵer | DC±15V | DC 24V | ||
Lled band | 0-20kHz | |||
Amser ymateb | ≤5us | ≤1ms | ||
Cryfder dielectric | Caniateir 2500VAC rhwng mewnbwn/ allbwn a chyflenwad pŵer ar amlder pŵer | |||
Dosbarth cywirdeb | 1.0 | |||
Amodau amgylchynol | Tymheredd | Tymheredd gweithredu:-25°C-+70°C; tymheredd storio: -40°C-+85°C | ||
Lleithder | ≤95%RH, dim dew, dim nwy ymosodol | |||
Uchder | ≤3500m | |||
Dimensiwn
 |  |

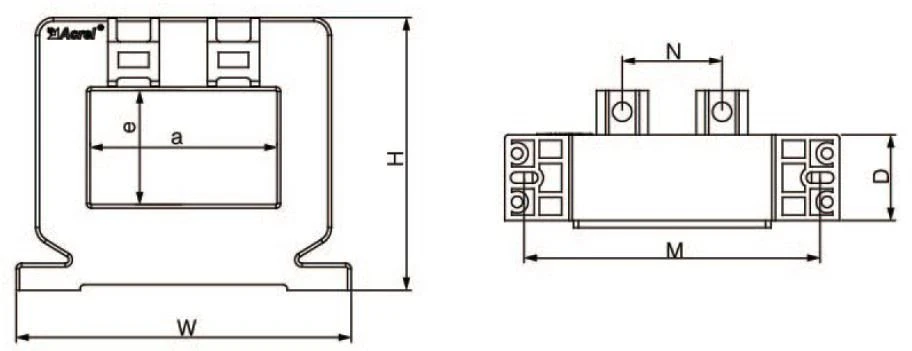

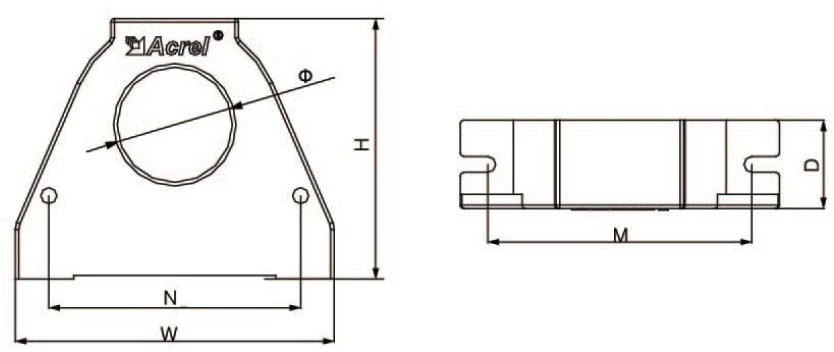

| Ffig.1 | Ffig.2 |
Manyleb Maint | Maint amlinellol | Trwy faint | Maint mowntio | Ffigur | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-EKA | 60 | 64 | 16 | / | / | 20 | 47 | / | Ffig.1 |
AHKC-EKAA | 60 | 64 | 16 | / | / | 20 | 47 | / | Ffig.1 |
AHKC-EKDA | 60 | 64 | 16 | / | / | 20 | 47 | / | Ffig.1 |
AHKC-EKB | 100 | 102 | 24 | / | / | 40 | 80 | / | Ffig.1 |
AHKC-EKBA | 100 | 102 | 24 | / | / | 40 | 80 | / | Ffig.1 |
AHKC- | 100 | 102 | 24 | / | / | 40 | 80 | / | Ffig.1 |
AHKC-K | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Ffig.2 |
AHKC-KAA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Ffig.2 |
AHKC-KDA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Ffig.2 |
AHKC-H | 149 | 79 | 25 | 82 | 32 | / | / | 46 | Ffig.2 |
AHKC-KA | 176 | 95.5 | 29 | 104 | 36 | / | / | 60 | Ffig.2 |
AHKC-HB | 204 | 111.5 | 29 | 132 | 52 | / | / | 48 × | Ffig.2 |
Cymhareb Gyfredol
 | Manyleb | Cyfredol wedi'i raddio | Cyflenwad pŵer | Allbwn graddedig | Mesur aperture (mm) | Gradd trachywiredd |
AHKC-EKA | 0(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-EKAA | DC 0(50-500)A | 12V/24V | 4~20mA | φ 20 | 1 | |
AHKC- EKDA | AC 0(50-500)A | 12V/24V | 4~20mA | φ 20 | 1 | |
AHKC-EKB | 0(200-1000)A | ±15V | 5V | φ 40 | 1 | |
AHKC- EKBA | DC 0~(200- 1000)A | 12V/24V | 4~20mA | φ 40 | 1 |
 | AHKC- EKBDA | AC 0(200~ 1000)A | 12V/24V | 4~20mA | φ 40 | 1 |
AHKC-K | 0(400-2000)A | ±15V | 5V | 64×16 | 1 | |
AHKC- KAA | DC 0(400- 2000)A | 12V/24V | 4~20mA | 64×16 | 1 | |
AHKC- KDA | AC 0(400- 2000)A | 12V/24V | 4~20mA | 64×16 | 1 | |
AHKC-H | 0(500-3000)A | ±15V | 5V | 82×32 | 1 | |
AHKC-KA | 0(500-5000)A | ±15V | 5V | 104×36 | 1 | |
AHKC-HB | 0(2000-20000)A | ±15V | 5V | 132×52 | 1 |
Nodyn: Mae'r cerrynt cyfredol wedi'i raddio yn dangos y gellir mesur cerrynt mewnbwn AC a DC, nodwch wrth archebu.
Synhwyrydd Cyfredol Neuadd Caeedig

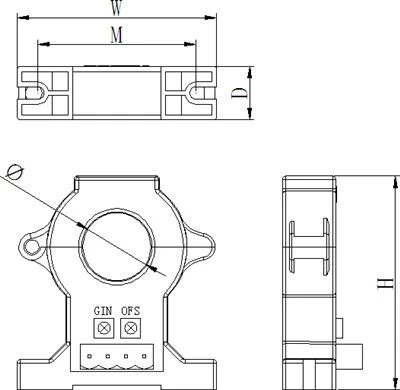

Ffig.1
Ffig.2
Manyleb Maint | Maint amlinellol(mm) | Trwy faint(mm) | Cynyddol | Ffigur | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | Ffig.1 |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | Ffig.1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Ffig.2 |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Ffig.2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | Ffig.2 |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | Ffig.2 |
AHKC-HAT | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | Ffig.2 |
Cymhareb Gyfredol
| Manyleb | Cyfredol wedi'i raddio | Cyflenwad pŵer | Allbwn graddedig | Mesur aperture (mm) | Cywirdeb |
AHKC-E | 0(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-LT | 0(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC-BSA | DC 0(50-500)A | 12V/15V/24 V | 4~20mA | 20.5*10.5 | 1 | |
AHKC-F | 0(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-FA | 0(200-1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC-HAT | 0(400-2000)A | ±15V | 5V | 52*32 | 1 |
Nodyn: Mae'r cerrynt cyfredol wedi'i raddio yn dangos y gellir mesur cerrynt mewnbwn AC a DC, nodwch wrth archebu.
