Disgrifiad o'r Cynnyrch

Gelwir synhwyrydd cyfredol Neuadd dolen gaeedig hefyd yn synhwyrydd cyfredol cydbwyso magnetig Hall. Mae'n ymgorffori'r ddamcaniaeth a grybwyllir gyda'r ddamcaniaeth cydbwyso magnetig. Mewn geiriau eraill, mae'r crynodiad maes ferromagnetig yn canolbwyntio'r maes magnetig a gynhyrchir gan y prif gyfredol ac yn ei cymhwyso i gydran y Neuadd. Yna mae'r allbwn signal foltedd o gydran y Neuadd yn cael ei chwyddo ac yn dod yn fewnbwn y amplifier pŵer. Mae'r allbwn cyfredol gwrthbwyso yn llifo drwy'r coil digolledu eilaidd.

Mae'r maes magnetig a gynhyrchir gan y coil eilaidd gyferbyn â'r maes a gynhyrchir gan y prif gyfredol. Yn y fath fodd, mae'r prif faes yn cael ei ddigolledu ac mae allbwn y Neuadd yn cael ei leihau'n raddol. Pan fydd y prif faes yn cyfateb i'r ail un a bod y cerrynt gwrthbwyso yn cadw'n sefydlog, y cydbwysedd magnetig ydyw. Mae'r gylched hon yn bennaf yn cynnwys cydran trosi electromagnetiaeth, chwyddseinydd cylched a chylchedau digolledu gyriant.

Gwedd

AHBC-LT1005

AHBC-LF

AHBC-LTA

Dimensiwn

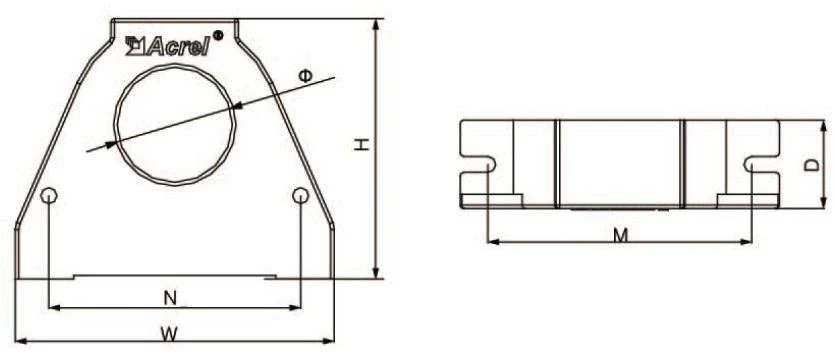

Ffig.1

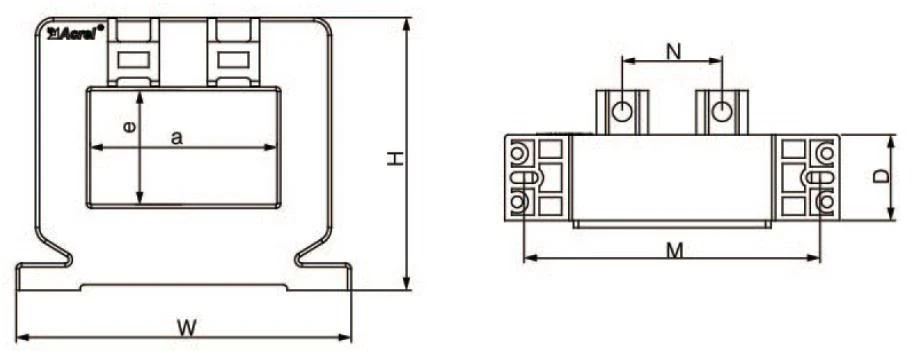

Ffig.2

Manyleb Maint	Maint amlinellol(mm)			Trwy faint(mm)			Cynyddol maint(mm)		Ffigur
Manyleb Maint	W	H	D	a	e	Φ	M	N	Ffigur
AHKC-E	53	72	16	/	/	21	47	/	Ffig.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Ffig.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Ffig.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Ffig.2
AHKC-F	74	57	22	43	13	/	/	22	Ffig.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Ffig.2
AHKC-HAT	94	76.5	24	52.5	32	/	83	28	Ffig.2

Cymhareb Gyfredol

Manyleb	Cyfredol wedi'i raddio	Cyflenwad pŵer	Allbwn graddedig	Mesur aperture (mm)	Precisio n gradd
AHKC-E	0(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0(50-500)A	12V/15V/24 V	4~20mA	20.5*10.5	1
AHKC-F	0(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0(200-1500)A	±15V	5V	52*15	1
AHKC-HAT	0(400-2000)A	±15V	5V	52*32	1
