Gwybodaeth

Nodweddiadol

1) Cyfathrebu:RS485% 2fModbus-Rtu

2) Aml-gylched:A plws B independet 2 cylched DC24V allbwn

3) Gradd U ac I:U:AC 220V/380V I:5A

Swyddogaeth

· A plws B cylched annibynnol 2 tri cham foltedd bar bws prif linell, cerrynt, pŵer gweithredol, pŵer adweithiol, pŵer ymddangosiadol, ffactor pŵer, egni gweithredol, egni adweithiol, foltedd sero i'r ddaear, cerrynt gollyngiadau, cerrynt dilyniant sero, cyfanswm cynnwys harmonig(THD), 2-63 harmonig, tymheredd amgylchynol a lleithder.

·8 mewnbynnau statws newid,

·4 allbwn statws newid, 2 monitro gollyngiadau

·3 cyfathrebiad RS485

Gosodiad

DIN 35mm

Dimensiwn(L*W*H):

180*90*45

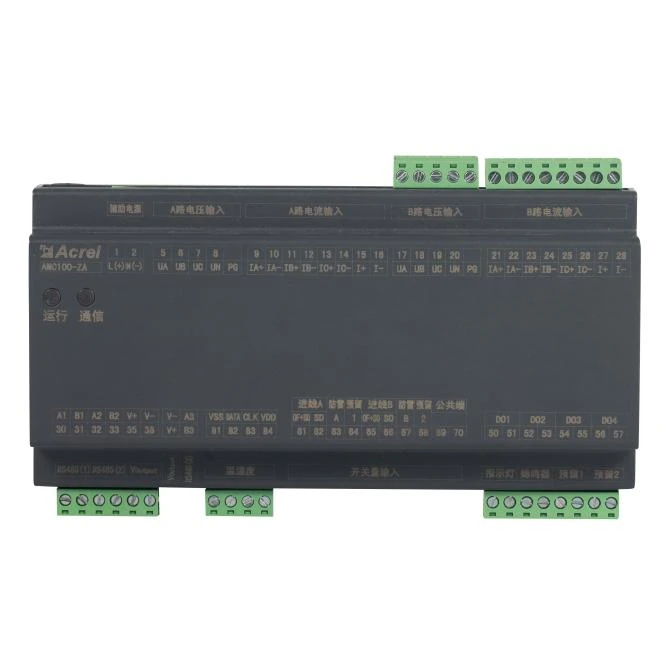

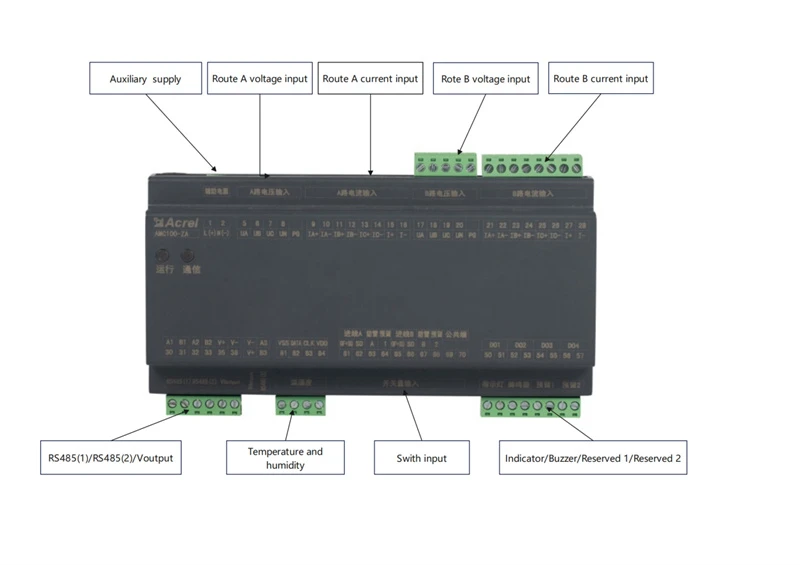

Ymddangosiad

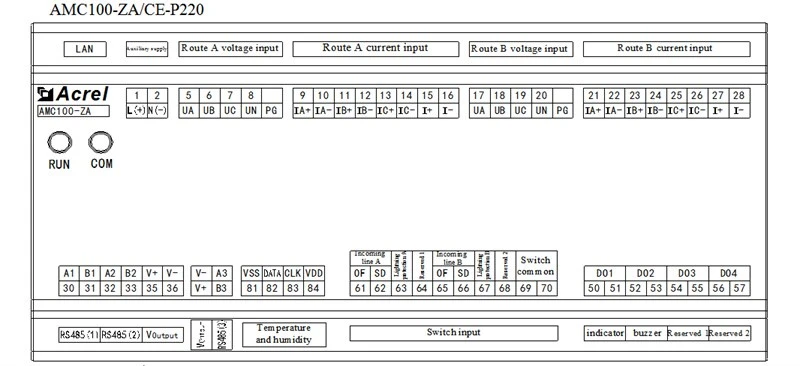

Gwifrau

Paramedr

System Ddosbarthu		AC
Foltedd bws	Foltedd graddedig	220V
	Amrediad mesur	±20 y cant
	Gorlwytho	Foltedd ar unwaith 2 waith/eiliad
Cylched sy'n dod i mewn ar hyn o bryd	Wedi'i raddio	Uwchradd 5A
	Amrediad	0-6A
	Gorlwytho	Yn barhaus 1.2 gwaith, ar unwaith 10 gwaith yr eiliad
Cywirdeb	Llinell sy'n dod i mewn	Foltedd/lefel gyfredol {{0}}.2, lefel pŵer/ynni gweithredol 0.5, pŵer adweithiol/lefel ynni 1
	Tymheredd	±1 gradd
	Lleithder	±5 y cant
Amlder		AC{0}}Hz
Cyflenwad pŵer ategol		AMC{0}}ZA: signal i gymryd pŵer (Llai na neu'n hafal i 15W) AMC100-ZA-P220: 220V cyflenwad pŵer annibynnol AMC100-ZA-P24: DC 12-24 V cyflenwad pŵer annibynnol
Gwrthiant inswleiddio		Nid yw'r ymwrthedd inswleiddio rhwng yr holl derfynellau a rhannau dargludol y gragen yn llai na 100MΩ
Newid allbwn		4 sianel 3A 250VAC/3A 30VDC
Newid mewnbwn		8 nod sych
Cyfathrebu		1 RS485/Modbus-RTU ynysig i'r system gefndir 1 RS485/Modbus-RTU i sgrin gyffwrdd 1 cysylltiad RS485/Modbus-RTU modiwl i lawr yr afon Swyddogaeth cyfathrebu 1-sianel Ethernet dewisol 1-sianel
Gosodiad		Gosodiad rheilffordd neu blât gwaelod DIN35mm

Dyfyniad

Siâp	Math	Swyddogaeth	FOB Shang Hai (DOLER YR UDA)
	AMC100-ZA	Monitro paramedrau pŵer llawn y gylched AC tri cham ddeuol AC sy'n dod i mewn A plus B, 8 mewnbwn statws newid, 4 allbwn statws newid, 2 fonitro gollyngiadau, 1 canfod tymheredd a lleithder, 3 cyfathrebiad RS485	148
	AMC-FA30	Monitro paramedrau pŵer llawn cyfanswm o 30 cangen o allfeydd AC deuol A a B, a 1 cyfathrebiad RS485	133
	AMC-FA48	Monitro paramedrau pŵer llawn cyfanswm o 48 cangen o allfeydd AC deuol A a B, ac 1 cyfathrebiad RS485	177
	AMC-FAK30	Monitro paramedrau pŵer llawn a statws switsh cyfanswm o 30 cangen o allfeydd AC deuol A a B, a 1 cyfathrebiad RS485	177
	AMC-FAK48	Monitro paramedrau pŵer llawn a statws switsh cyfanswm o 48 cangen o allfeydd AC deuol A a B, ac 1 cyfathrebiad RS485	237
	AMC100-ZD	Yn monitro foltedd, cerrynt, pŵer ac egni trydan 2 linell sy'n dod i mewn yn annibynnol A ynghyd â mewnbwn switsh B, 8, 4 allbwn newid, 1 canfod tymheredd a lleithder, a 3 cyfathrebiad RS485	148
	AMC100-FD30	Monitro paramedrau pŵer llawn llinellau allan DC deuol A a B mewn cyfanswm o 30 cangen, ac 1 cyfathrebiad RS485	133
	AMC-FD48	Monitro paramedrau pŵer llawn llinellau allan DC deuol A a B mewn cyfanswm o 48 cangen, ac 1 cyfathrebiad RS485	177
	AMC{0}}FDK30	Monitro paramedrau pŵer llawn a statws newid (gweithredol) allfa DC deuol A a B 30 cangen, ac 1 cyfathrebiad RS485	177
	AMC100-FDK48	Monitro paramedrau pŵer llawn a statws newid (gweithredol) allfa DC deuol A a B 48 cangen, ac 1 cyfathrebiad RS485	237
