Disgrifiad

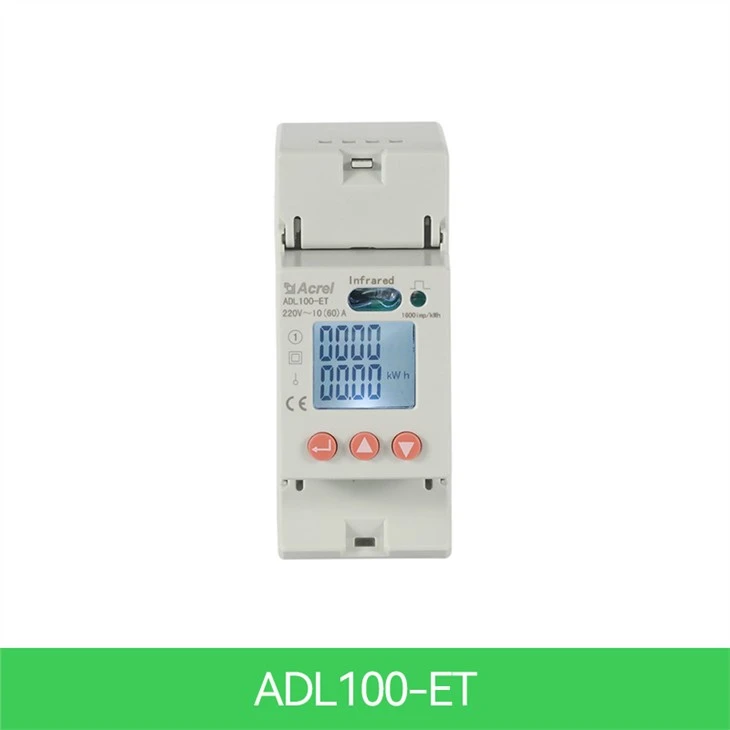

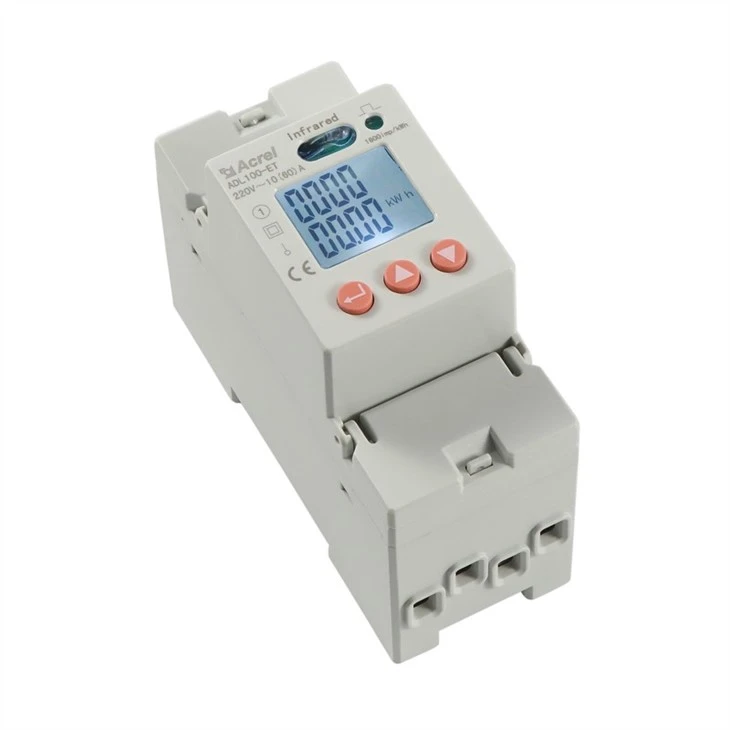

Mae mesurydd trydan un cam ADL100 wedi'i gynllunio ar gyfer mesur ynni gweithredol un cam ar systemau foltedd isel, ar yr un pryd gall fesur y paramedrau trydanol fel foltedd, cerrynt, pŵer, ac ati. Mae yna hefyd gellir dewis RS485. Mae gan y mesurydd pŵer hwn fanteision cyfaint llai, manwl gywirdeb uchel, EMC da, gosodiad hawdd, ac ati, Mae pob mesurydd yn bodloni gofynion technegol cysylltiedig mesuryddion pŵer electronig yn safonau IEC62053-21, IEC62053-22.

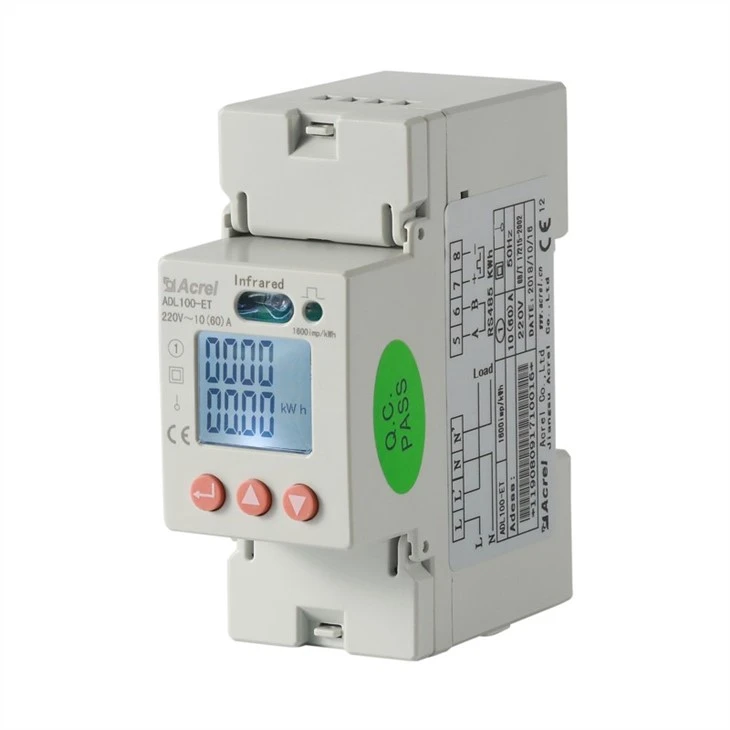

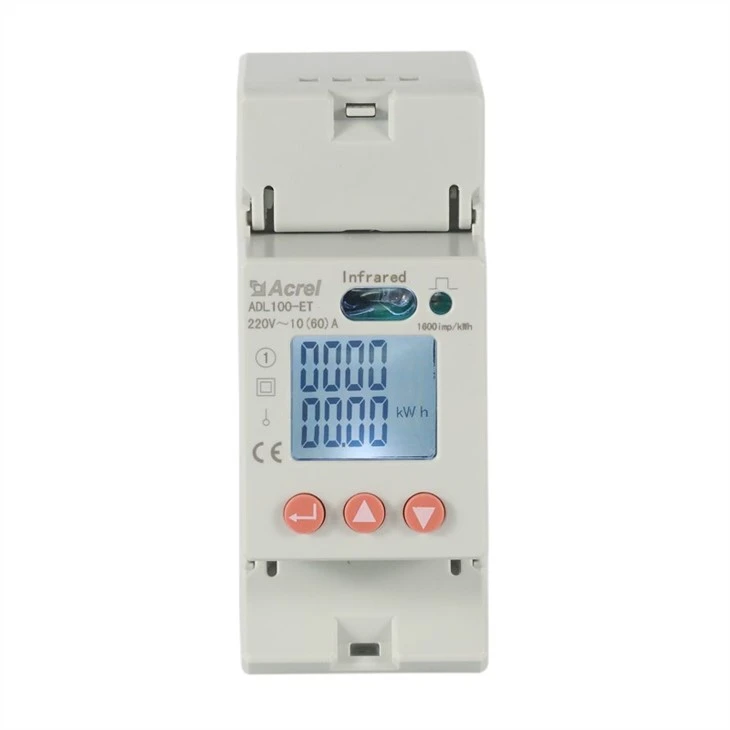

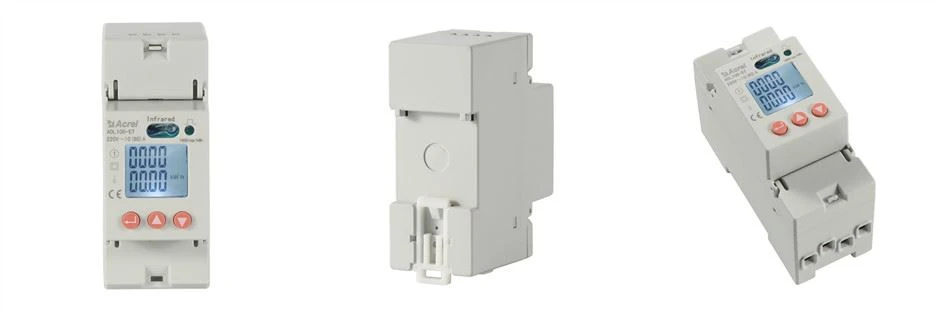

Ymddangosiad

1.1

Paramedr

Foltedd mewnbwn	Foltedd cyfeirio	AC 220V
	Amlder cyfeirio	50Hz
	Defnydd pŵer	<10VA
Cerrynt mewnbwn	Cerrynt sylfaenol	10A
	Uchafswm cerrynt	60A
	Cychwyn cyfredol	4‰Ib
	Treuliant	<4VA (Maximum current)
Perfformiad mesur	Cywirdeb y mesur	dosbarth 1
Perfformiad mesur	Ystod o fesur	000000.00~99999999kWh
Cywirdeb cloc		Gwall Llai na neu'n hafal i 0.5s/d
Curiad gweithredol	Lled pwls	80±20ms
Curiad gweithredol	Cyson curiad y galon	1600imp/kWh, LED

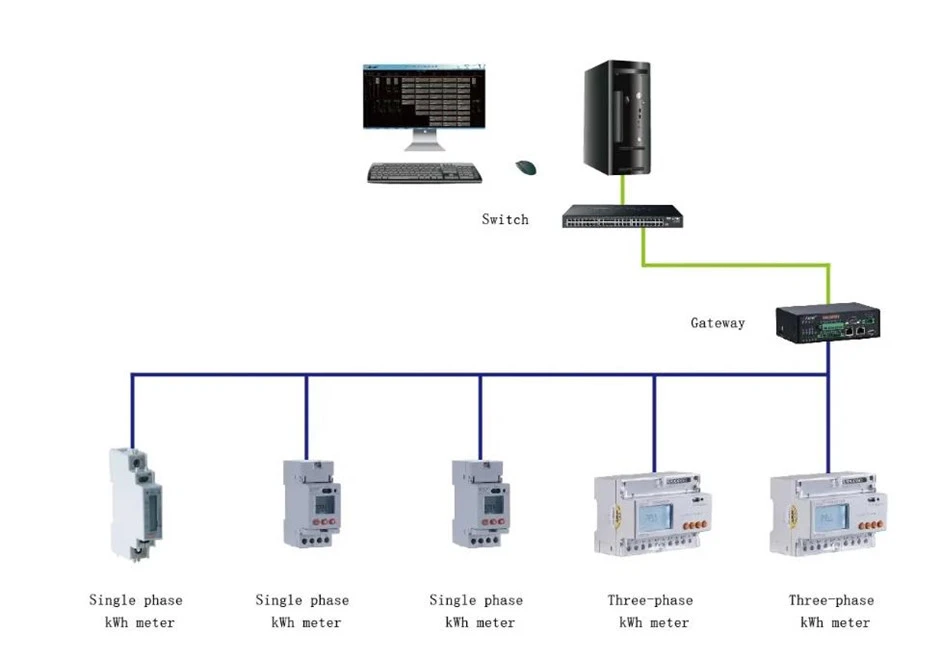

Cyfathrebu	Rhyngwyneb	RS485(A+,B-)
	Modd cysylltiad	Dargludyddion pâr dirdro cysgodol
	Protocol	MODBUS-RTU

Swyddogaeth

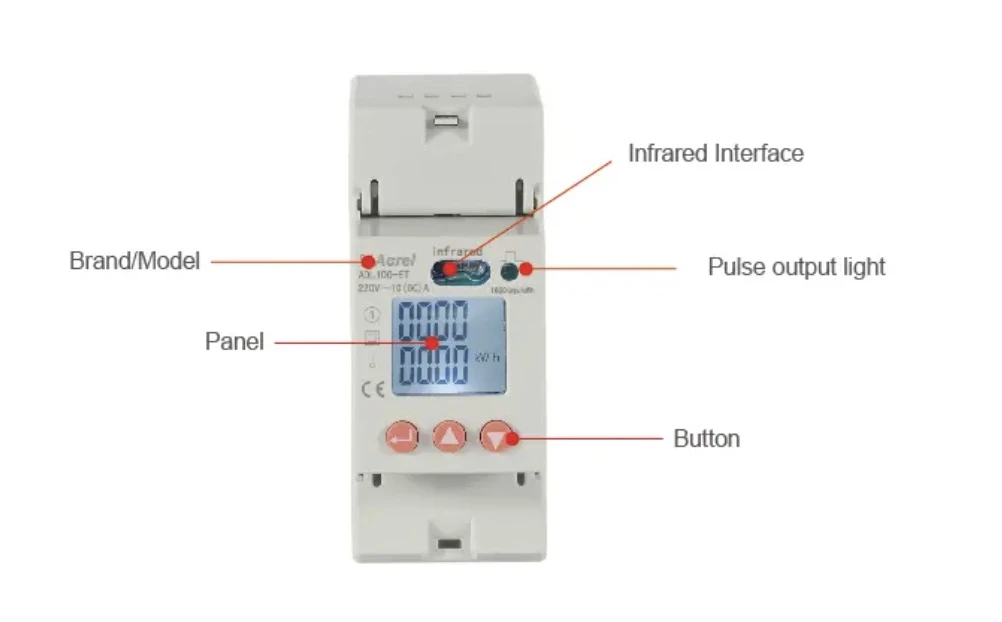

intro

Swyddogaeth	Disgrifiad swyddogaeth	Swyddogaeth darparu
Mesur kWh	kWh gweithredol un cyfnod (cadarnhaol a negyddol)	■

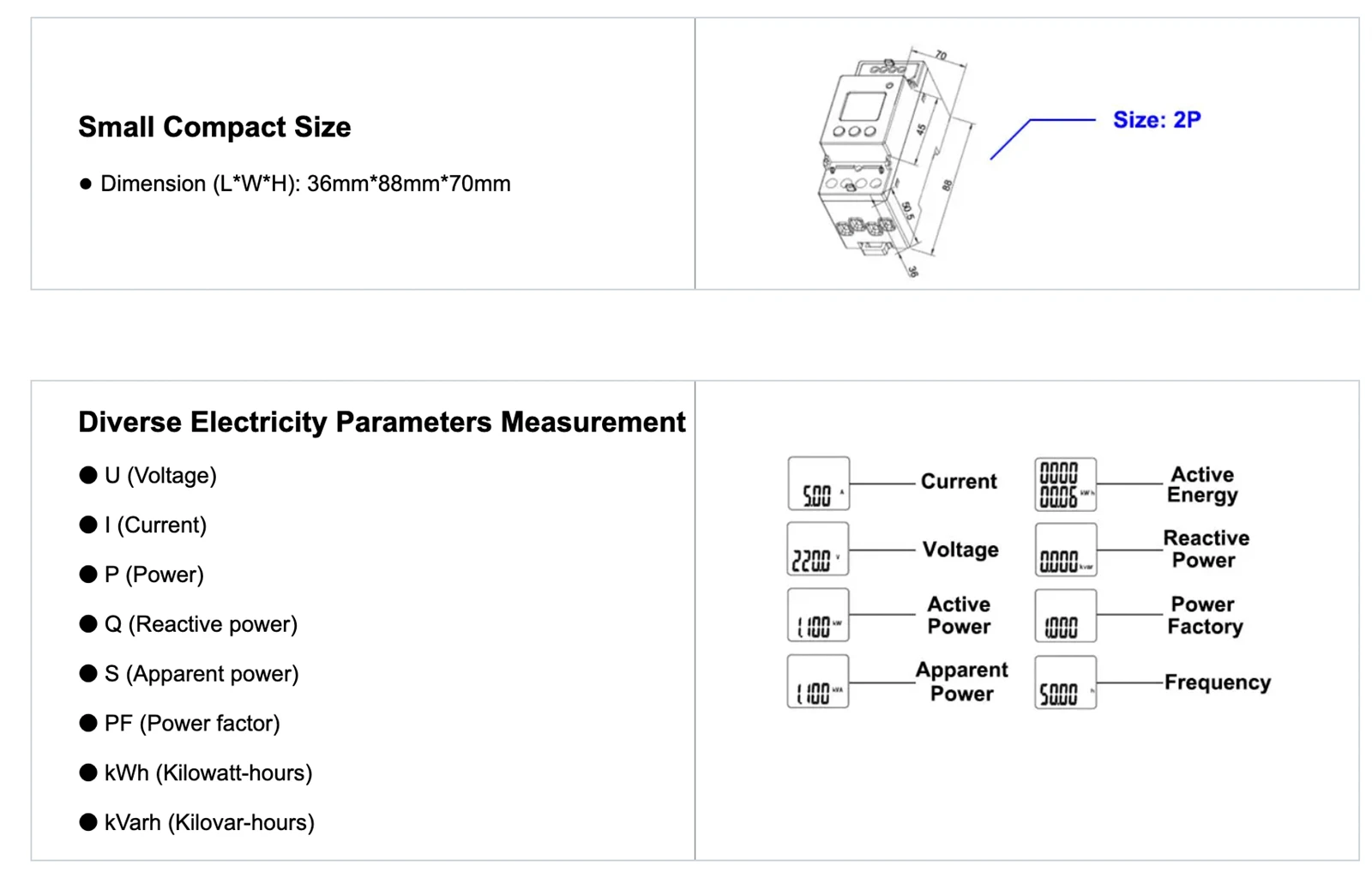

Mesur paramedrau trydanol	Foltedd, Cerrynt, Pŵer gweithredol, Pŵer adweithiol, Pŵer ymddangosiadol, ffactor pŵer ac Amlder	■
Arddangosfa LCD	Adran 8 did LCD	■
Rhaglennu allweddol	3 allwedd i osod paramedrau fel cod, cyfeiriad, cyfradd baud, aml-dariff, a phrotocol cyfathrebu	■
Allbwn pwls	Allbwn pwls egni gweithredol	■

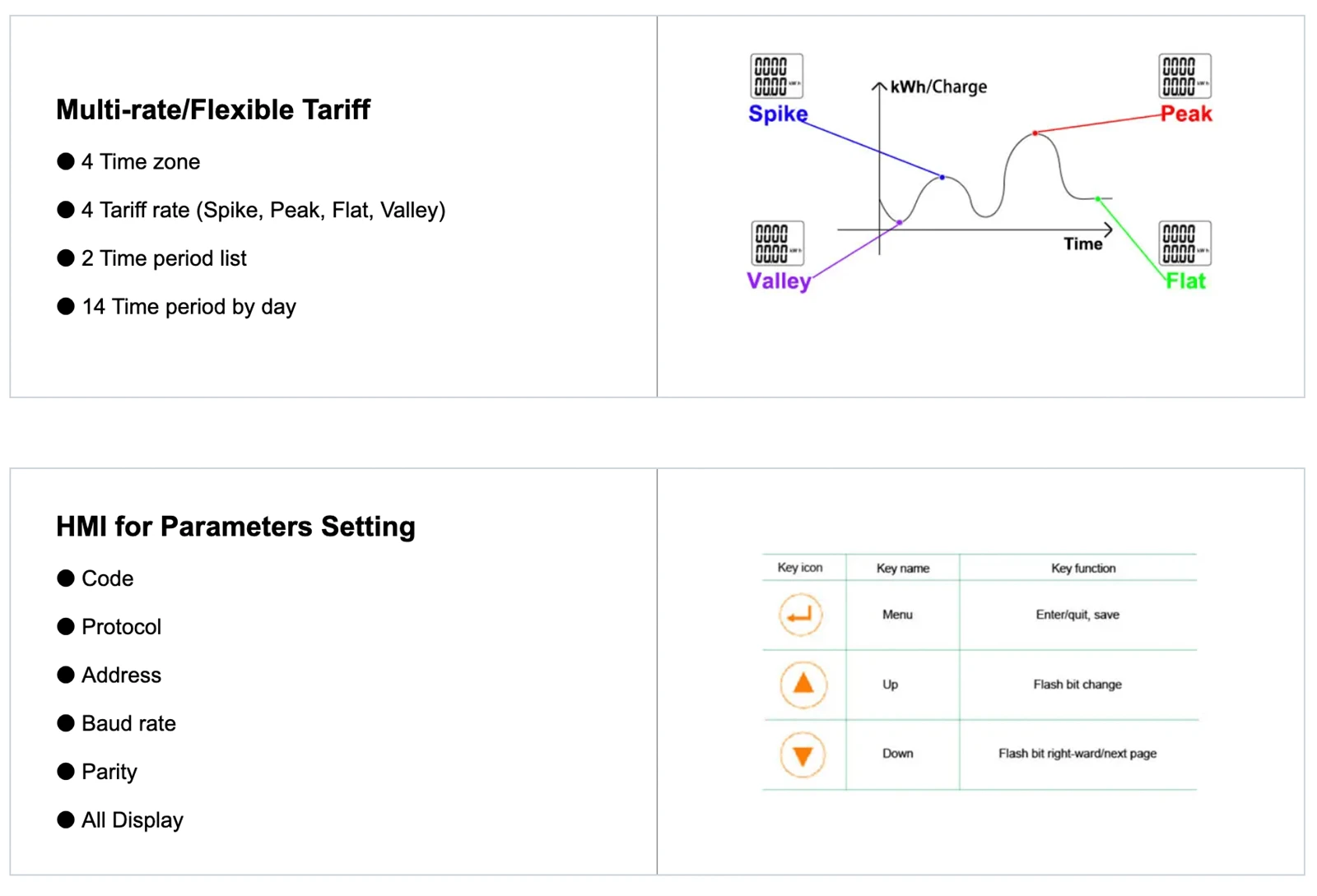

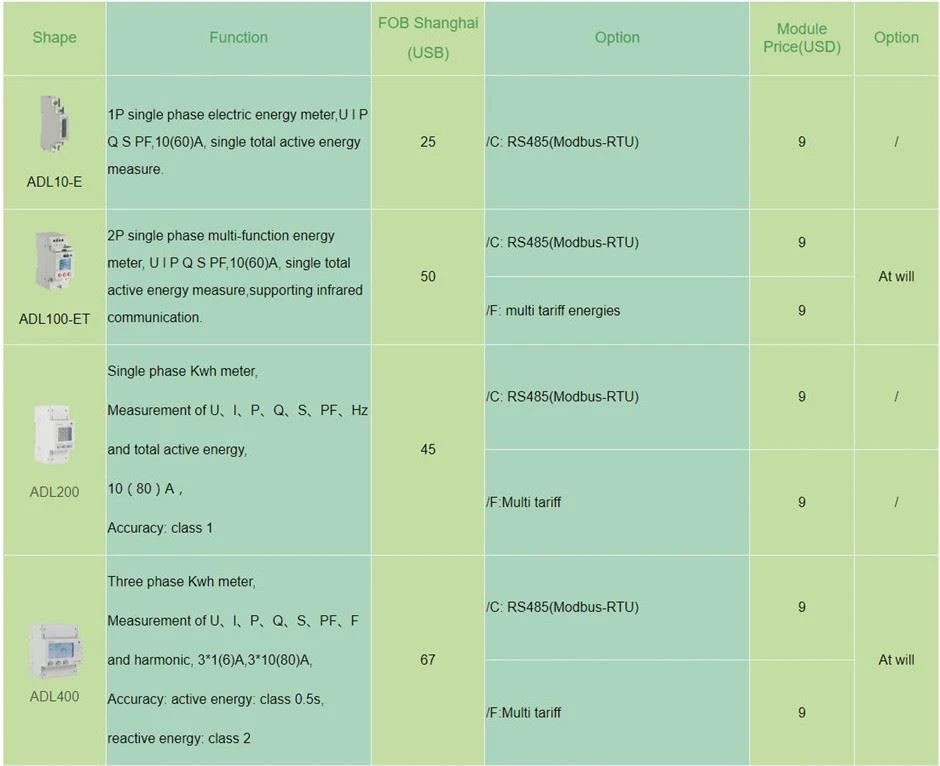

Aml-dariff	Addasu 4 parth amser, 2 restr cyfnodau amser, 14 cyfnod amser yn ystod y dydd, a 4 cyfradd tariff	□F
Cyfathrebu	Rhyngwyneb cyfathrebu: RS485, Protocol cyfathrebu: MODBUS-RTU	□C
Cyfathrebu	Cyfathrebu isgoch	■

function-min

function2-min

Dimensiynau

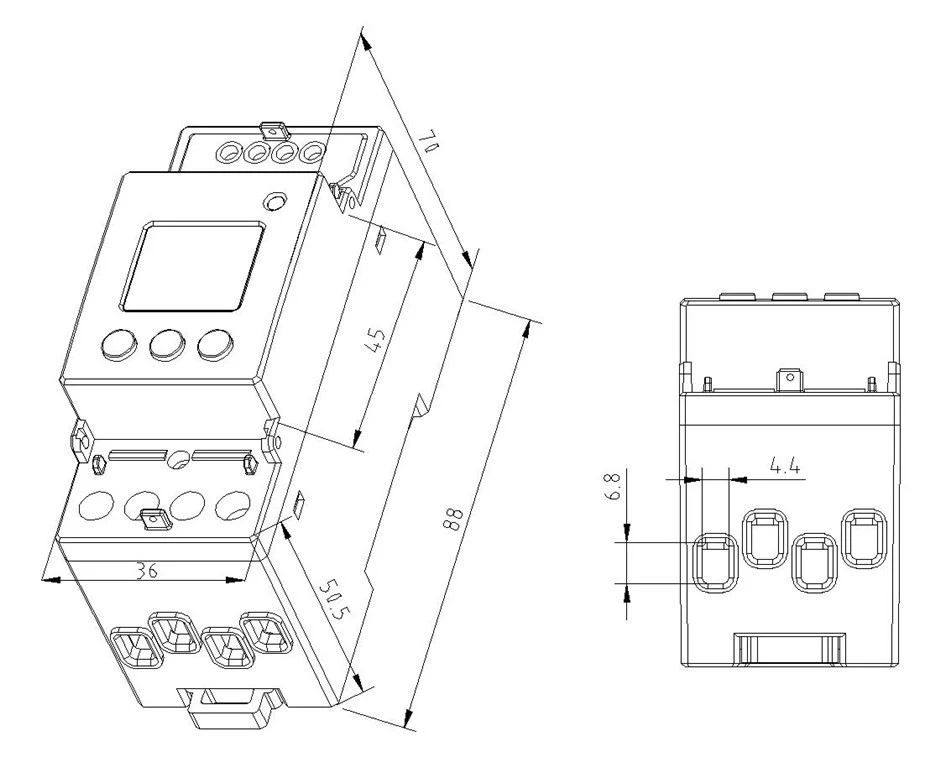

1.2_

Dimensiynau offeryn

Nodyn:Ni ddylai'r trorym fod yn fwy na 4.0N·m

1.3

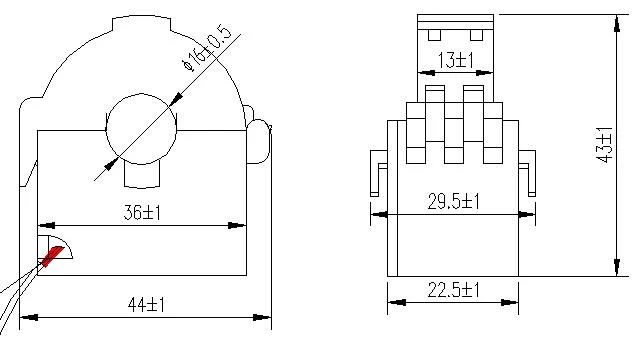

Dimensiynau trawsnewidyddion allanol

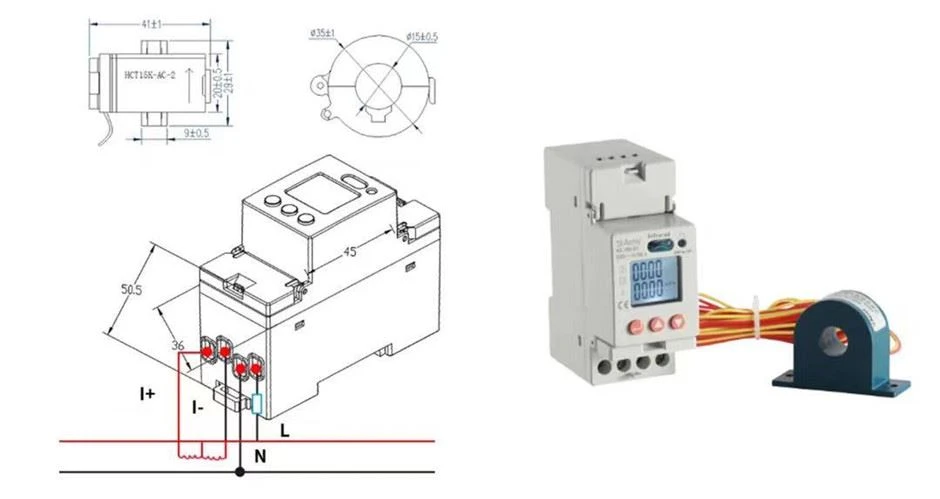

Gwifrau

1.4_

1.5

10(60)A

Defnyddiodd mesurydd trydan un cam ADL100 y dull cysylltu uniongyrchol. Rhowch sylw i gyfeiriad mewnbwn ac allbwn wrth weirio a sgriwio'n dynn, atal y mesurydd rhag y gwaith annormal.
