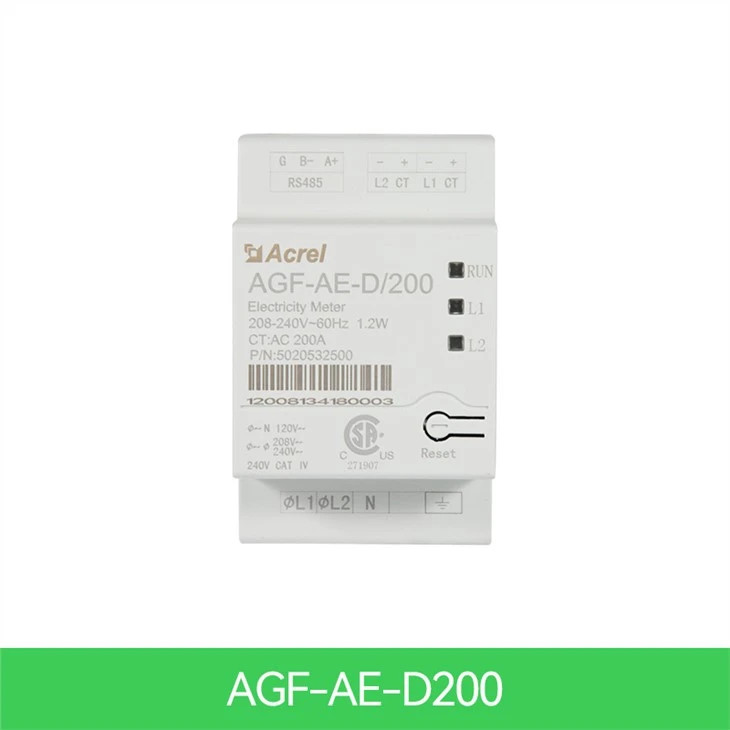

Mesurydd System Solar

Mewn un system gwrthdröydd, mae'r mesurydd wedi'i gysylltu'n uniongyrchol â'r gwrthdröydd. Os oes gan eich gwrthdröydd fesurydd gradd refeniw adeiledig (RGM; cyfeirir at y gwrthdröydd fel gwrthdröydd gradd refeniw), gallwch gysylltu mesurydd allanol ar yr un bws â'r RGM. Mae Acrel wedi gorffen yr AGF-AE-D/200 a gynhaliodd yr EMC adroddiad prawf allyriadau a phrawf allyriadau wedi'i ymbelydru a dosbarth B FCC ar gyfer diwydiant a phreswyl.

Gwasanaeth Trydanol Mesurydd			Unedau
	AGF-AE-D/100	AGF-AE-D/200
Voltage-LinetoN wedi'i Raddio	120		V
Llinell Voltage-Lineto wedi'i Graddio	208/240		V
Ystod Foltedd Estynedig	88%^110%
Amlder AC	60		Hz
Gridiau a Gefnogir	L1/L2/N/ADDYSG Gorfforol
Defnyddio Pŵer	1.2		W
Cyfathrebiad
Rhyngwynebau Cyfathrebu Mesurydd	RS 485
Amser Ymateb	≤1		S
Cywirdeb y Mesurydd
Cyfredol RMS wedi'i raddio	100	200	A
1%-100% o CT Cyfredol	±0.5	±0.5	%
Trawsnewidyddion Presennol
Nifer y Trawsnewidyddion Cyfredol a Gyflenwyd	2
Dimensiynau	I.D:15O. D:35	70.5×54.5×39(H×W×D)	Mm
Cydymffurfiaeth Safonol
Diogelwch	UL1741
Manylebau Gosod
Dimensiynau(H×W×D)	54.1×87.8×52		Mm
Pwys	0.2		Kg
Ystod Tymheredd Gweithredu	-30 0 55		°C
Lleithder Cymharol (heb fod yn cyddwyso)	5-90		%
Math Mowntio	DIN-Rail, 35mm

	Cywirdeb AGF-AE-D/100: 100A AGF-AE-D/200: 200A Amledd 60Hz Cyflenwad Pŵer(hunan-gyflenwad) AC85 265V neu DC100 350V; defnydd pŵer ≤10VA Defnydd mewnbwn llai na 0.2VA
Defnydd mewnbwn Llai na 0.2VA Dimension(L*W*H) 54.1*87.8*52mm Arsefydliad DIN 35 mm

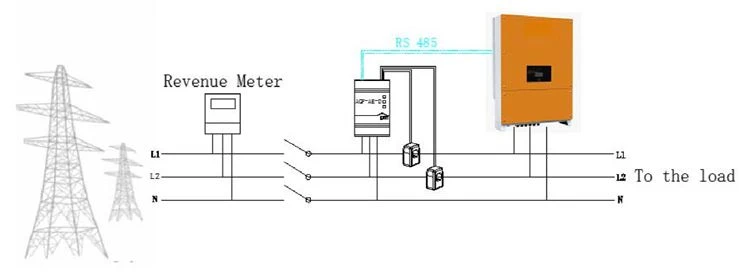

Mae ein Mesurydd Ynni Gwrthdröydd PV / Solar mewn un system gwrthdröydd, mae'r mesurydd wedi'i gysylltu'n uniongyrchol â'r gwrthdröydd. Os oes gan y gwrthdröydd fesurydd gradd refeniw adeiledig (RGM; cyfeirir y gwrthdröydd at wrthdröydd gradd refeniw), gall ein cwsmeriaid gysylltu mesurydd allanol ar yr un bws â'r RGM.

Math	Disgrifiad o'r Swyddogaeth
AGF-AE-D/100	1. Rheoli pŵer ar gyfer system ffotofoltäig / storio ynni 2. Mesur pŵer llawn, adnewyddu data cyflymder uchel 3. Gosododd Din Rail 4. Hawdd ei osod gan 2 trawsnewidyddion cyfredol craidd rhaniad allanol 0-100A
AGF-AE-D/200	1. Rheoli pŵer ar gyfer system ffotofoltäig / storio ynni 2. Mesur pŵer llawn, adnewyddu data cyflymder uchel 3. Rheilffordd din wedi'i osod 4. Hawdd ei osod gan 2 trawsnewidyddion cyfredol craidd rhaniad allanol 0-200A

* Gwifren sianel 3 cam 2 sengl

* Foltedd graddedig AC 120V/208V,240V(88%~110%)*Cyfredol graddedig:AC 100A

* Amlder graddedig:60HZ

* Cyfathrebu:RS485,Protocol SunSpec

* UL1741 wedi'i osod yn allbwn gwrthdröydd, trawsnewidyddion, rheolyddion ac offer system rhyng-gysylltu i'w defnyddio gydag adnoddau ynni gwasgaredig

(Gosod rheilffordd Din 35mm)

1. Diffoddwch bŵer AC cyn clampio ar newidyddion cyfredol.

2. Gosodwch y CTs o amgylch y dargludydd i'w fesur. Gellir gosod CTs craidd hollt ar gyfer 3 gosodiad o amgylch aconductor. Gellir sicrhau clymu cebl o amgylch y top CT i atal agor damweiniol.

3. Gosodwch y CT gyda'r saeth yn pwyntio at y grid i'w fwyta neu ei fesur allforio.

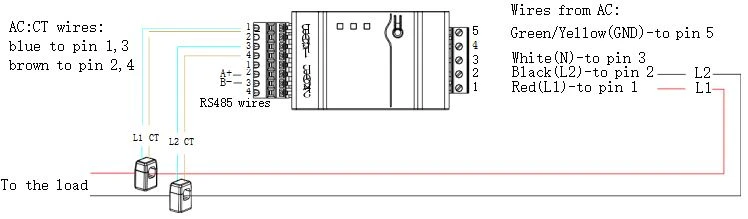

Os ydych chi'n cysylltu'r mesurydd â'r gwrthdröydd, Cyfeiriwch at y diagram cysylltu.

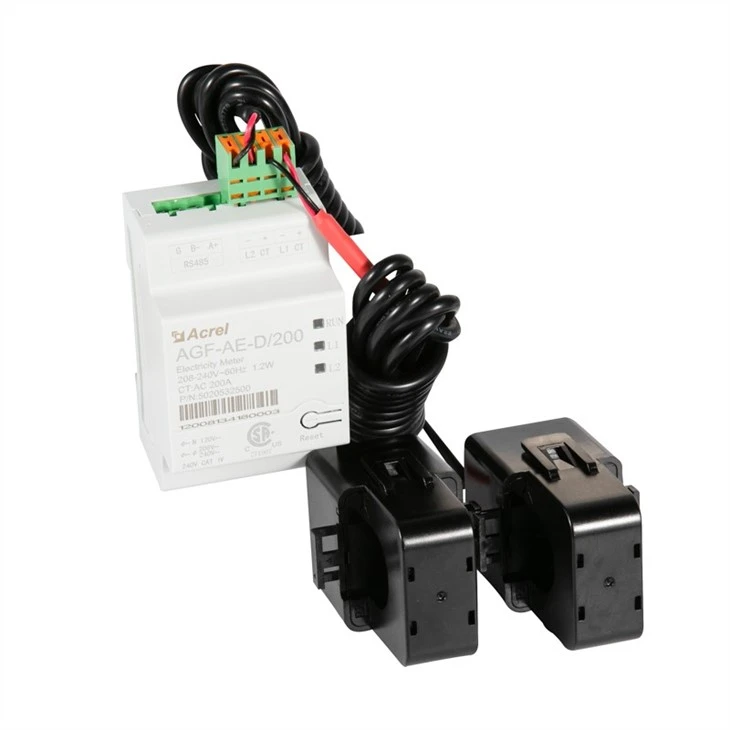

Mae'r newidydd presennol yn llawn ynghyd â'r mesurydd.
