Cais

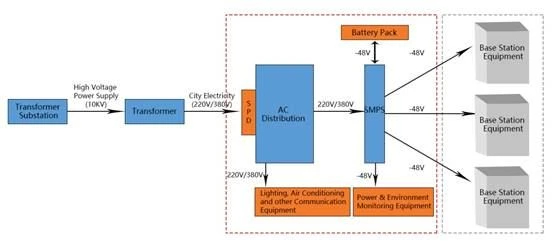

Mae angen mesur a monitro paramedrau trydanol a mesur ynni ar ochr AC o orsaf sylfaen tŵr fel grid y wladwriaeth, disel, cyflyrydd aer, goleuadau, cyflenwad pŵer ac yn y blaen. Yn ochr DC, mae angen monitro paramedrau trydanol a mesur ynni fel dyfais cyfathrebu gorsaf sylfaen, batri a dyfeisiau eraill sy'n gweithio o dan gyflenwad pŵer -48V. Gall y data gael ei uwchlwytho mewn amser real gan RS485.

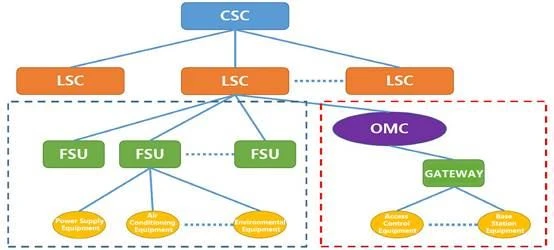

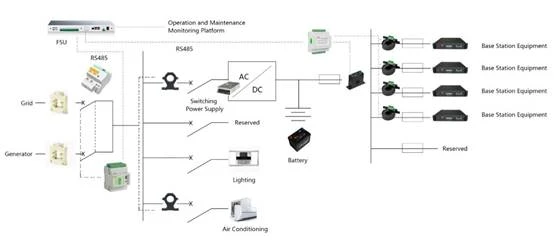

Adeiladwaith
Prif Swyddogaethau
Gall fesur foltedd aml-gylched, cyfredol, pŵer, ynni trydan a pharamedrau pŵer eraill, ac mae'n cefnogi cyfathrebu gwifredig RS485 neu gyfathrebu DS /4G.
1. Cywirdeb
Cywirdeb Ynni: Dosbarth 0.5S neu Ddosbarth 1
2. Tystysgrif
Gyda CE neu IEC wedi'i ardystio.
3. Cyfathrebu
RS485、DS、4G
1. Mesur:aml-gylched foltedd, cyfredol,pŵer,ynni a pharamedrau trydanol eraill.
2. Cyfathrebu:RS485 Modbus-RTU,DS neu 4G
3. Tystysgrif:Gyda CE ac IEC
4. Cywirdeb:0.5s neu 1
Dewis Cynnyrch
Enw | Darlun | Model | Prif Swyddogaeth |
AC mesurydd ynni cylched sengl |
| AMC96L-E4/KC | 1. Gosod:panel wedi'i osod 2. 1 cylched 3 mewnbwn cam 220V/5A 50/60HZ 3. Mesur:foltedd,cyfredol,pŵer,ynni a pharamedrau eraill. 4. Cyfathrebu:RS485 Mobus RTU |
Aml-gylchedau MESURYDD ynni AC |
| AMC96N-4E3 | 1. Gosod:panel wedi'i osod 2. 4 cylchedau 3 cam neu 12 cylchedau un cam AC mewnbwn,CTs allanol,50/60HZ 3. Mesuriad:foltedd,cyfredol, ynni a pharamedrau eraill. 4. Cyfathrebu:RS485 Mobus RTU |
Aml-gylchedau MESURYDD ynni AC |
| DTSD1352-xSyD | 1. Gosod:Rheilffordd DIN 35mm 2. X cylchedau 3 cam ac Y cylchedau un cam AC mewnbwn,CTs allanol,50/60Hz 3. Mesur:foltedd,cyfredol,pŵer,ynni a pharamedrau eraill 4. Cyfathrebu:RS485 Modbus RTU |
Aml-gylchedau mesurydd ynni DC |
| AMC16-DETT | 1. Gosod:Rheilffordd DIN 35mm 2. 6 cylched DC mewnbwn,-48V mewnbwn foltedd,mewnbwn cyfredol gan effaith neuadd allbwn 5V synhwyrydd cyfredol 3. Mesuriad:DC foltedd, cyfredol,pŵer,ynni a pharamedrau eraill 4. Gyda ±12V cyflenwad pŵer mewnol ar gyfer effaith neuadd synhwyrydd cyfredol 5. Cyfathrebu:RS485 Modbus RTU |
Mesurydd ynni di-wifr |
| ADW350 | 1. Gosod:Rheilffordd DIN 35mm 2. 3 cylchedau DC mewnbwn neu 1 cylched 3 cam AC mewnbwn 3. Mesur:foltedd,cyfredol,pŵer,ynni a pharamedrau eraill 4. Cyfathrebu:DS neu 4G |
Synhwyrydd Neuadd |
| AHKC | Cymhareb:1000A/5V Manyleb Gyffredin: 1000A/5V |

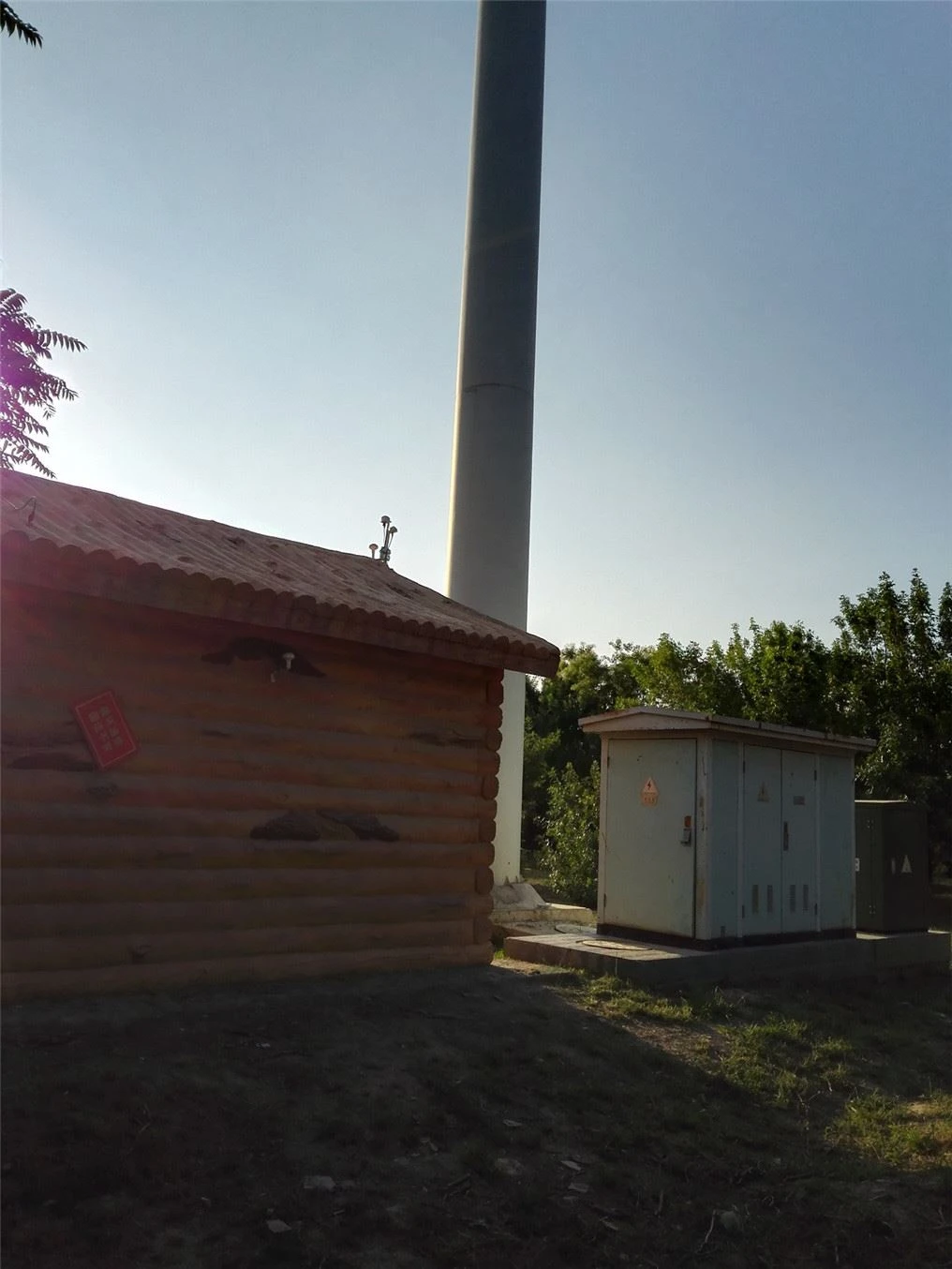

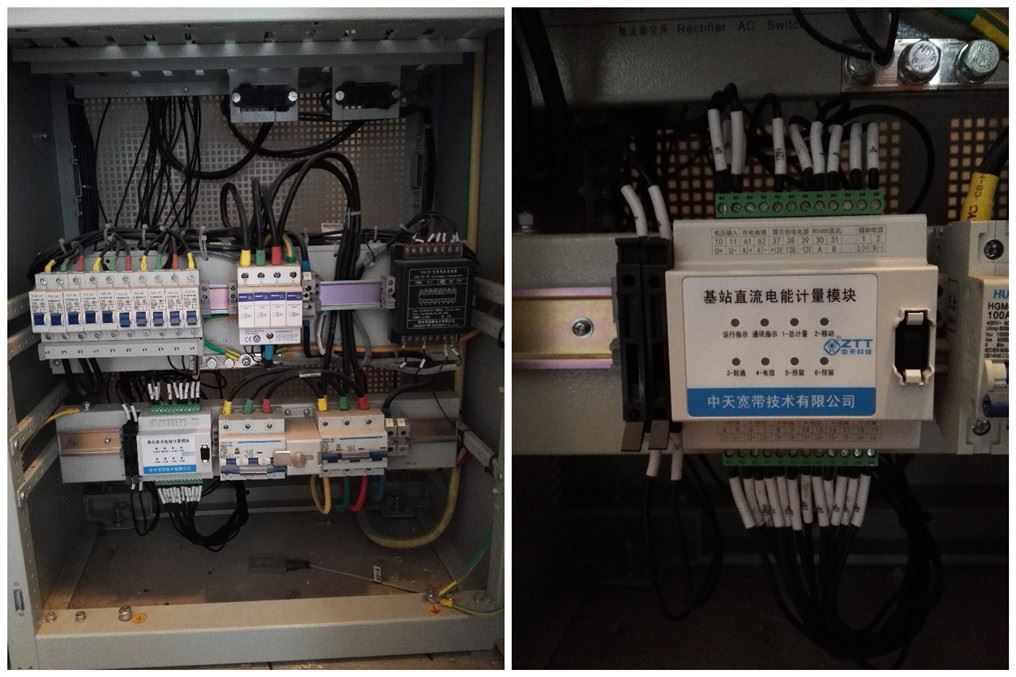

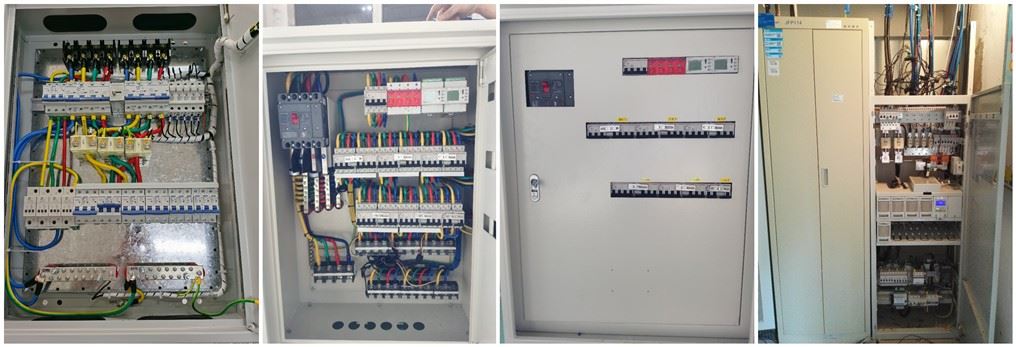

Lluniau ar y safle
