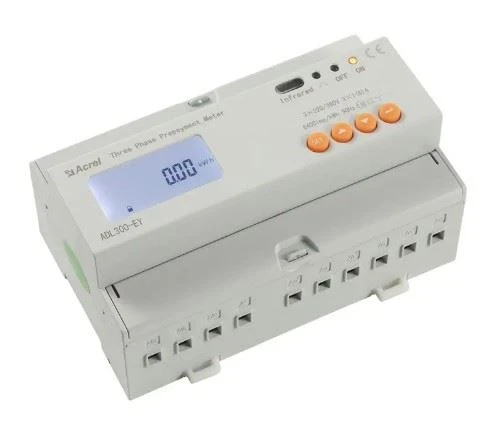

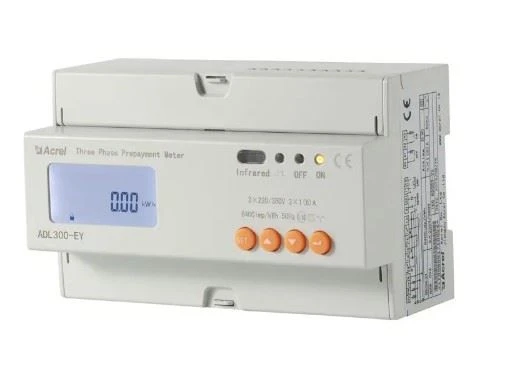

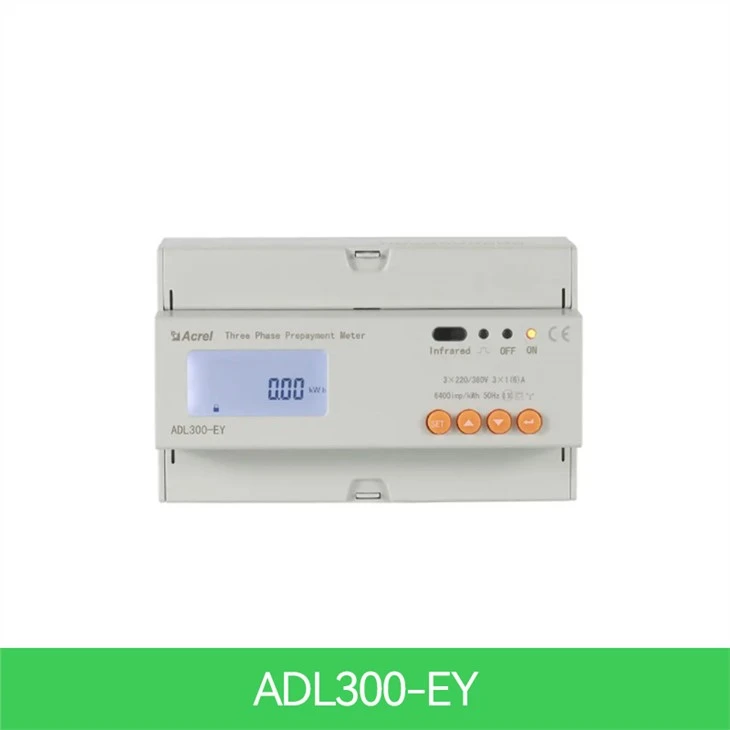

Mesurydd Ynni Rhagdaledig Tri Cham

● Mesur: 3 cam kWh (Dosbarth 0.5s), kVarh, Pŵer Gweithredol, Pŵer Adweithiol, Cyfredol, Foltedd ac ati
● Foltedd Graddedig: 3x380 ~456V AC &45~65Hz (Mewnbwn Signal Foltedd hefyd yn cael ei wasanaethu fel Cyflenwad Pŵer Mesurydd)
● Cyfredol Graddedig: 3x10(80)AC (Cysylltiad Uniongyrchol); 3x1(6)AC (Wedi'i gysylltu drwy CTs)
● Cyfathrebu: RS485 (MODBUS-RTU); Isgoch
● Rheolaeth Auto: Relay Dal Adeiledig ar gyfer Rheoli Switch On-off
● Aml-dariff aml-dariff: 4 Cyfradd Tariff (Spike, Peak, Valley a Flat kWh Unit Price)
● Model: ADL300-EY

Disgrifiad

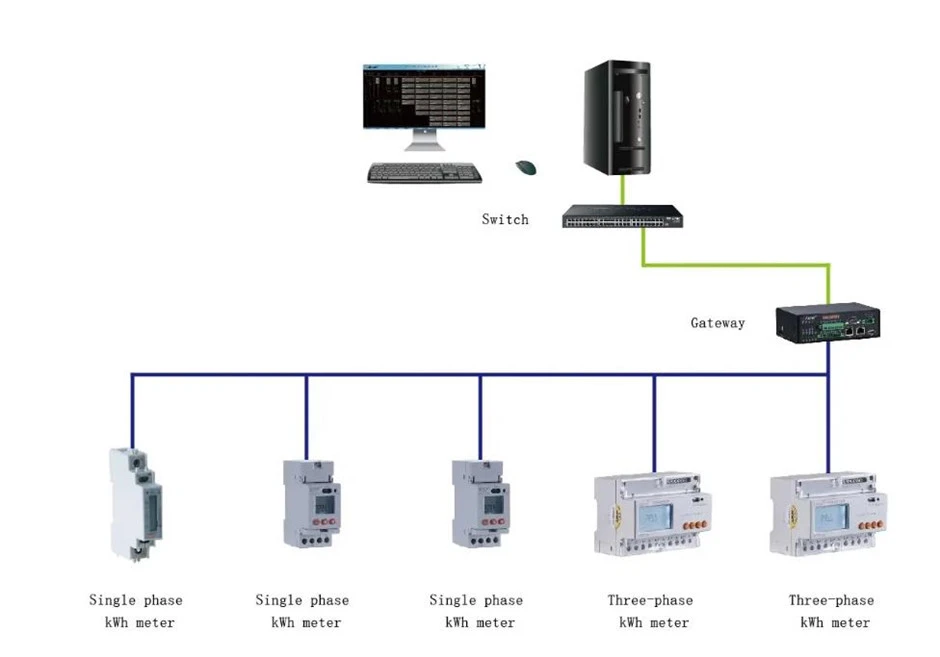

Ar hyn o bryd, mae gan Acrel dri mesurydd ynni rhagdaledig, mesuryddion rhagdaledig cam sengl ADL100-EY gyda rheolaeth fewnblyg, mesuryddion rhagdaledig tri cham ADL300-EY gyda rheolaeth fewnblyg, a mesuryddion ynni rhagdaledig ADF400L, fe'u defnyddir yn eang ar gyfer cyfrifo'r ynni gweithredol sengl a thri cham yn y drefn honno ar amlder 50 Hz. Mae gan y mesurydd swyddogaethau rhagdaledig, rheoli llwythi a chyfathrebu RS485, ac ati. Mae gan fesuryddion y tu mewn doriad bach i wireddu'r presennol ar neu oddi ar. Gyda llwyfan EMS Acrel IoT gall wireddu rheolaeth o bell y pŵer. Mae'r mesuryddion hyn yn bodloni gofynion technegol cysylltiedig mesuryddion pŵer electronig yn safonau IEC62053-21, IEC62053-22.

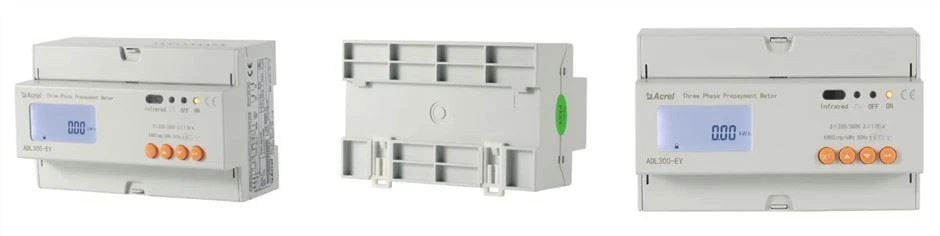

Gwedd

Paramedrau

Paramedr technegol		ADL300-EY
Foltedd	Foltedd cyfeirio	3×220/380V
	Cyfeiriad amledd	50Hz
	Darfodedigaeth	<4va(each>
Cerrynt	Cyfredol mewnbwn	1(6)A,10(80)A
	Dechrau cyfredol	Cysylltu'n uniongyrchol: 0.004 Ib, cysylltwch drwy CT: 0.002Yn
	Darfodedigaeth	<4va (maximum="">
Mesuriad perfformiad	Cywirdeb Mesur	Dosbarth 0.5s
Cywirdeb y cloc		Gwall ≤0.5s/d
Pwls gweithredol	Lled pwls	80ms±20ms
Pwls gweithredol	Pwls yn gyson	6400imp/kWh,400 imp/kWh
Communicati on	Rhyngwyneb	RS485(A+、B-)
	Modd cysylltu	Dargludyddion pâr wedi'u gefeillio â dant
	Protocol	MODBUS-RTU

Swyddogaeth

Enw'r swyddogaeth	Disgrifiad o'r swyddogaeth		Swyddogaeth darparu
	ADL300-EY	ADL100-EY
Mesur kWh	Cyfanswm kWh gweithredol (cadarnhaol a negyddol i gyd)		■
Mesur trydanol paramedrau	U、I 、P、Q、S、PF、F		■
Modd wedi'i dalu ymlaen llaw	Drwy ailwefru rhagdaledig cyfathrebu RS485, amgryptio data		■
Rheoli	Ras gyfnewid is-ddaliad capasiti uchel adeiledig i gyflawni rheoli llwyth ar y ffordd		■
Arddangosfa LCD	8 darnau arddangos LCD adran		■
Cyfathrebiad	Rhyngwyneb cyfathrebu: RS485, Cyfathrebu protocol: MODBUS-RTU		■
Aml-dariff	4 cyfradd tariff, cyfnod o 14-amser yn ôl dydd		□F
