Disgrifiad Cynhyrchu
Mae synhwyrydd cyfredol gollwng DC yn fodiwl mesur sy'n trosi'r cerrynt uniongyrchol mesuredig i'r signal cyfredol neu foltedd uniongyrchol cyfrannol yn ôl y theori fluxgate ac mae'r ochr mewnbwn wedi'i inswleiddio'n uchel o'r ochr allbwn. Ymhlith yr allbynnau nodweddiadol mae signalau 4-20mA, DC0-5V a DC0-10V. Gellir caffael y signalau safonol hyn gan wahanol ddyfeisiau megis cardiau PLC, RTU a DAS a'u defnyddio ar gyfer gwahanol geisiadau monitro cyfredol. newidyddion presennol gollwng amgylchynu'r allfa + a – o gylched DC.
Mae'n canfod signalau allbwn synwyryddion mewn canghennau cylched. Os yw'r inswleiddio mewn canghennau cylched yn normal, rhaid i'r pasio presennol y synhwyrydd fod yn gyfartal i'r cyfeiriad arall. Mae'r signal allbwn yn sero. Os yw cangen gylched wedi'i gwreiddio, mae'r cerrynt gwahaniaethol yn pasio'r newidydd presennol sy'n gollwng ac nid yw allbwn y synhwyrydd yn sero. Felly, mae'n bosibl nodi'r gangen sylfaenol yn y system DC drwy ganfod signalau allbwn o ganghennau cylchedau. Mae'r ddamcaniaeth yn gwarantu adnabod llinell gywir ac yn atal dylanwad capacitance gwasgaredig.
Gwedd

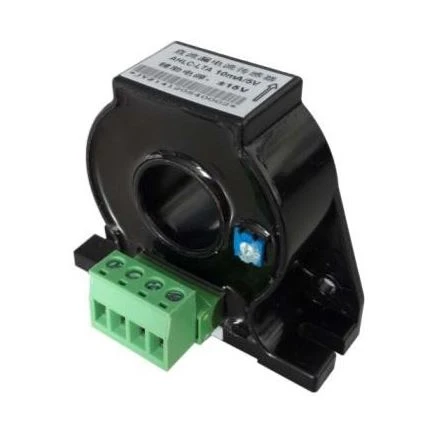

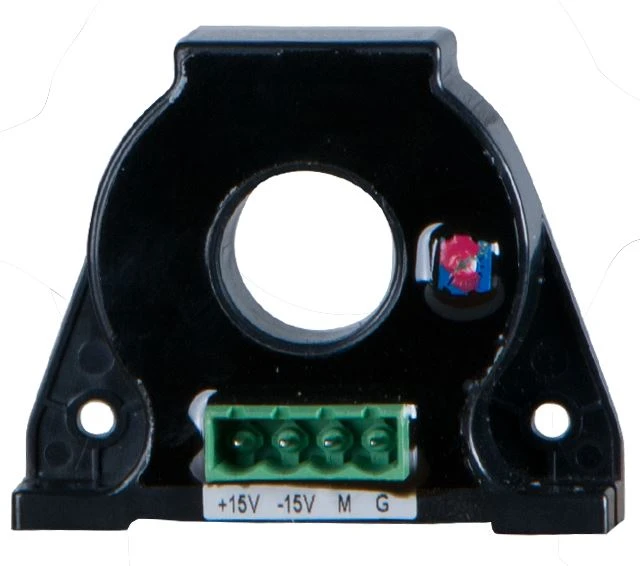

AHLC-LTA
AHLC-Ea

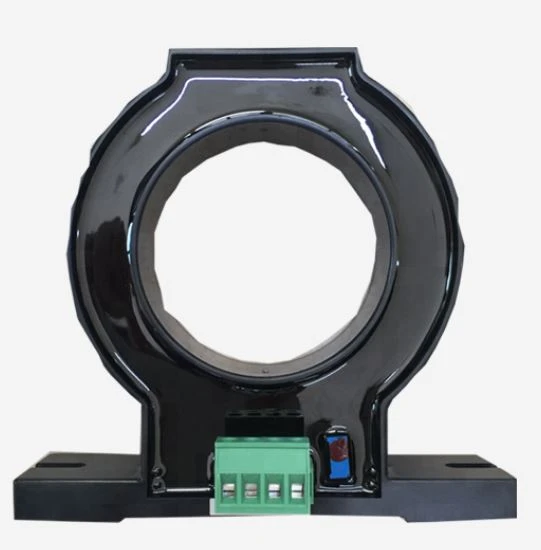

AHLC-EB
Paramedrau
Manyleb | Cyfredol wedi'i raddio | Cyflenwad pŵer | Allbwn graddedig | Mesur aperture (mm) | Gradd trachywiredd |
AHLC-LTA | DC 10mA~2A | ±15V | 5V | φ 20 | 1 |
AHLC-Ea | DC 10mA~2A | ±15V | 5V | φ 40 | 1 |
AHLC-EB | DC 10mA~2A | ±15V | 5V | φ 60 | 1 |

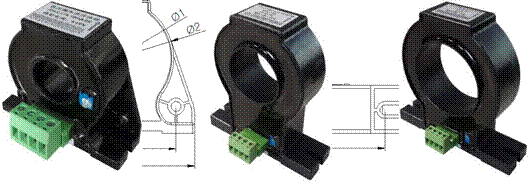

Dimensiwn (uned: mm)
| ||
| Ffig.1 | Ffig.2 | Ffig.3 |
Manyleb maint | Maint amlinellol(mm) | Trwy | Cynyddol | Ffigur | ||||
W | H | D | Φ 2 | Φ 1 | M | N | ||
AHLC-LTA | 68 | 57 | 20 | 50 | 20 | 52 | 52 | Ffig.1 |
AHLC-Ea | 100 | 108 | 30 | 75 | 40 | 78 | / | Ffig.2 |
AHLC-EB | 120 | 112 | 30 | 94 | 60 | 98 | / | Ffig.3 |
Gwifrau
Dyfyniad
