Abstract
Yn ystod y blynyddoedd diwethaf, gyda datblygiad cyflym canolfannau data, mae problem defnydd ynni canolfannau data wedi dod yn fwy a mwy amlwg. Mae rheoli ynni a dylunio cyflenwad pŵer a dosbarthu canolfannau data wedi dod yn faterion llosg. Mae datrysiadau system dosbarthu pŵer canolfan ddata rhesymol a dibynadwy, yn ffordd resymol o wella effeithlonrwydd pŵer y ganolfan ddata a lleihau defnydd ynni'r offer. Ar y cyd â'r manylebau technegol perthnasol, dadansoddir manteision ac anfanteision cynlluniau dosbarthu pŵer hen a newydd canolfan ddata, a darperir cyfeiriad ar gyfer dyluniad yr ystafell gyfrifiaduron fodiwlaidd newydd.
Geiriau allweddol: canolfan ddata; dosbarthiad pŵer terfynell; cabinet pen colofn
1. Background
Gyda datblygiad gwyddoniaeth a thechnoleg, mae nifer, graddfa, a dwysedd pŵer canolfannau data yn parhau i gynyddu, ac mae lefel adeiladu yn parhau i wella. Y system dosbarthu pŵer yw rhan bwysicaf y ganolfan ddata. Gall toriadau pŵer neu gyflenwad pŵer o ansawdd isel achosi amser segur gweinydd. achosi colledion. Mae sut i wneud y gorau o'r dyluniad i wella diogelwch a dibynadwyedd cyflenwad pŵer y ganolfan ddata i sicrhau gweithrediad di-dor a sefydlog y system wybodaeth electronig wedi dod yn fater pwysig i ddylunwyr canolfannau data. O'i gymharu â'r cynllun cyflenwad a dosbarthu pŵer traddodiadol, mae p'un a oes cynllun cyflenwad pŵer diogel, darbodus a mwy sefydlog yn broblem y mae dylunwyr yn poeni amdani.
2. Cynllun dosbarthu pŵer ar ddiwedd yr ystafell ddata
Trosolwg o'r Prosiect
Cyfanswm arwynebedd adeiladu canolfan ddata yw 1906.24 metr sgwâr, a chyfanswm arwynebedd adeiladu'r ganolfan ddata yw 210.6 metr sgwâr, gan gynnwys ystafell ddata 1F ac ystafell gyfathrebu 1F. Mae'r ardal swyddogaethol yn cynnwys y brif ystafell injan (ystafell gyfrifiadurol, ystafell gyfathrebu), ardal reoli (swyddfa, ystafell offer Rhyngrwyd, ac ati) ac ystafelloedd ategol.

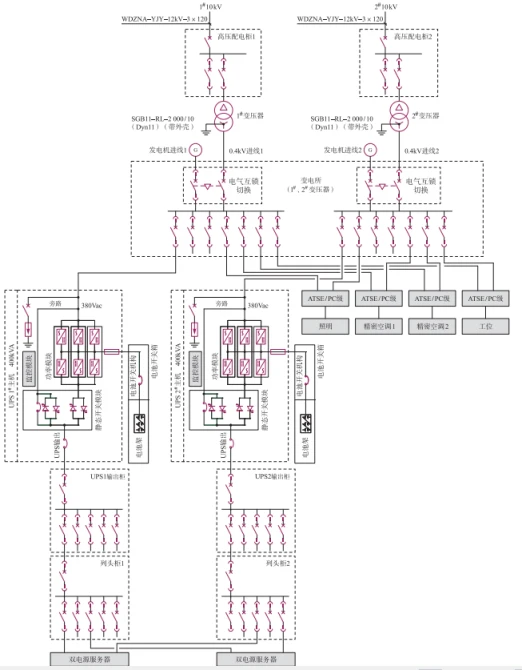

Cynllun dosbarthu pŵer traddodiadol un
Mae'r cyflenwad pŵer foltedd uchel 10kV yn cael ei dynnu o ddau brif gyflenwad is-orsaf wahanol, ac nid yw'r foltedd uchel a'r foltedd isel wedi'u cysylltu. Mae'r trydydd cyflenwad pŵer yn cael ei dynnu o generadur disel y ganolfan bŵer. Mae'r prif gyflenwad pŵer wrth gefn a chyflenwad pŵer y generadur yn cael eu troi wrth allfa'r trawsnewidydd i sicrhau defnydd pŵer y ganolfan ddata. Mae'r offer yn defnyddio trydan yn ddibynadwy. O ystyried bod cynhwysedd generadur sengl yn llawer llai na 2500kW, ac nad yw nifer y generaduron wedi cyrraedd mwy na 10, dewisir set generadur foltedd isel 0.4kV. Rhaid i bwynt niwtral y set generadur 0.4kV gael ei seilio'n uniongyrchol, a rhaid i'r dargludyddion sy'n gysylltiedig rhwng pwyntiau seren y generadur gael eu hinswleiddio. Mae cyfanswm o 2 set o systemau UPS 400kVA wedi'u sefydlu yn y ganolfan ddata i ffurfio system 2N sy'n gallu goddef diffygion. Gall y cypyrddau cylched deuol ac allbwn deuol gyflenwi pŵer ar gyfer offer gwybodaeth electronig a socedi gweithfan yn y ganolfan ddata. Gall batri'r system UPS ddarparu cyflenwad pŵer parhaus am 15 munud ar gyfer pob llwyth Gradd ①. Ystyrir mai llwyth gweinydd sengl y ganolfan ddata yw 3kW, ac nid yw'r llwyth uchaf yn fwy na 4kW. Er mwyn osgoi methiant y ganolfan ddata UPS yn ystod y broses newid pŵer i effeithio ar weithrediad arferol y llwyth pwysig, dylai'r switsh ATS o'r prif gyflenwad a generaduron disel fod yn switsh pedair lefel gyda lefel PC a llinell niwtral yn gorgyffwrdd. newid.

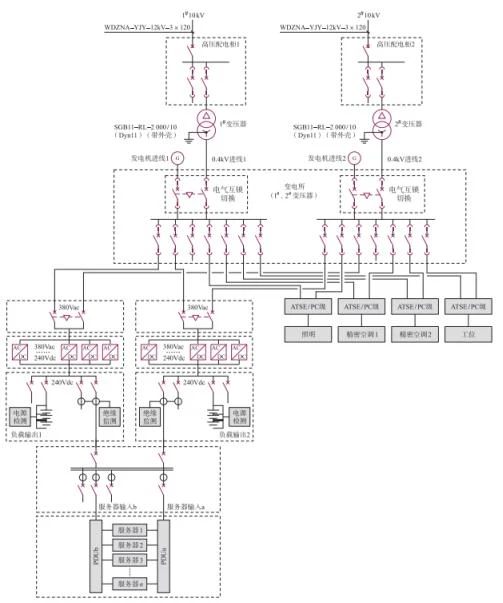

Cynllun cyflenwi a dosbarthu pŵer newydd 2
Gydag arloesedd technolegol ac eiriolaeth y cysyniad o arbed ynni gwyrdd, cynigiodd y sefydliad TGG rhyngwladol PUE, sef mesur o effeithlonrwydd pŵer canolfannau data. PUE yw cymhareb yr holl ynni a ddefnyddir gan y ganolfan ddata i'r ynni a ddefnyddir gan lwythi TG, a dyma'r gwrthdro i DCIE. PUE=defnydd o ynni o'r holl offer yn y ganolfan ddata / defnydd o ynni o offer TG, PUE yn gymhareb, y meincnod yw 2, y agosach at 1, y gorau yw'r lefel effeithlonrwydd ynni, po uchaf y radd gwyrdd o canolfan ddata.
Trwy lawer iawn o ddadansoddi data, daethpwyd i'r casgliad bod gan y system cyflenwi a dosbarthu pŵer cerrynt uniongyrchol foltedd uchel (HVDC), system gyflenwi a dosbarthu pŵer integredig AC-DC, a'r UPS ynghyd â HVDC effeithlonrwydd gweithio uwch, a all. gwella mynegai arbed ynni y ganolfan ddata.
3. Cymharu cyflenwad pŵer hen a newydd a datrysiadau system ddosbarthu
Mae allbwn y system cyflenwad pŵer UPS yn amledd pŵer, ac mae'r golled hidlydd yn fawr, ac mae'r HVDC yn hidlo amledd uchel ac yn meddiannu ardal lai. Mae batri'r UPS ar y pen mewnbwn. Os bydd yr UPS ei hun yn methu, bydd y llwyth yn dal i golli pŵer; tra bod batri'r HVDC ar y pen allbwn. Hyd yn oed os yw'r HVDC ei hun yn methu, gall y batri barhau i gyflenwi pŵer i'r llwyth i sicrhau cyflenwad pŵer di-dor. Mae gan y system cyflenwad pŵer UPS fwy o gysylltiadau canolraddol na system cyflenwad pŵer HVDC. Mae'r batri HVDC wedi'i gysylltu'n uniongyrchol â'r bar bws, gan ddileu'r angen am y cyswllt gwrthdröydd, a bydd pob cyswllt canolradd aml-lefel yn lleihau'r effeithlonrwydd trosi, gan arwain at fwy o ddefnydd o ynni.
4. Acrelatebion ar gyfer datrysiadau HVDC
Mae dyfais monitro dosbarthiad pŵer cyfres DC AMC16Z Acrel yn ddyfais fesur sydd wedi'i chynllunio'n arbennig ar gyfer rheoli pŵer gweinydd canolfan ddata. Mae'r ddyfais yn gryno o ran dyluniad, a gall fonitro'r holl baramedrau trydanol, switshis mewnbwn ac allbwn, a statws ataliwr mellt A a B dwy linell sy'n dod i mewn a 192 o linellau sy'n mynd allan mewn amser real. Gellir gosod trothwyon larwm pob sianel fesur yn annibynnol. Mae'r digwyddiad cyfyngedig yn sbarduno larwm sain a golau y system ar unwaith, a gellir ei gyfarparu â modiwl canfod inswleiddio, a all ganfod statws inswleiddio bar bws system DC a chylched cangen ar gyfer monitro a rheoli amser real ar-lein, a chyflawni gradd uchel. o integreiddio'r ddolen fonitro yng nghyfaint yr offeryn traddodiadol.

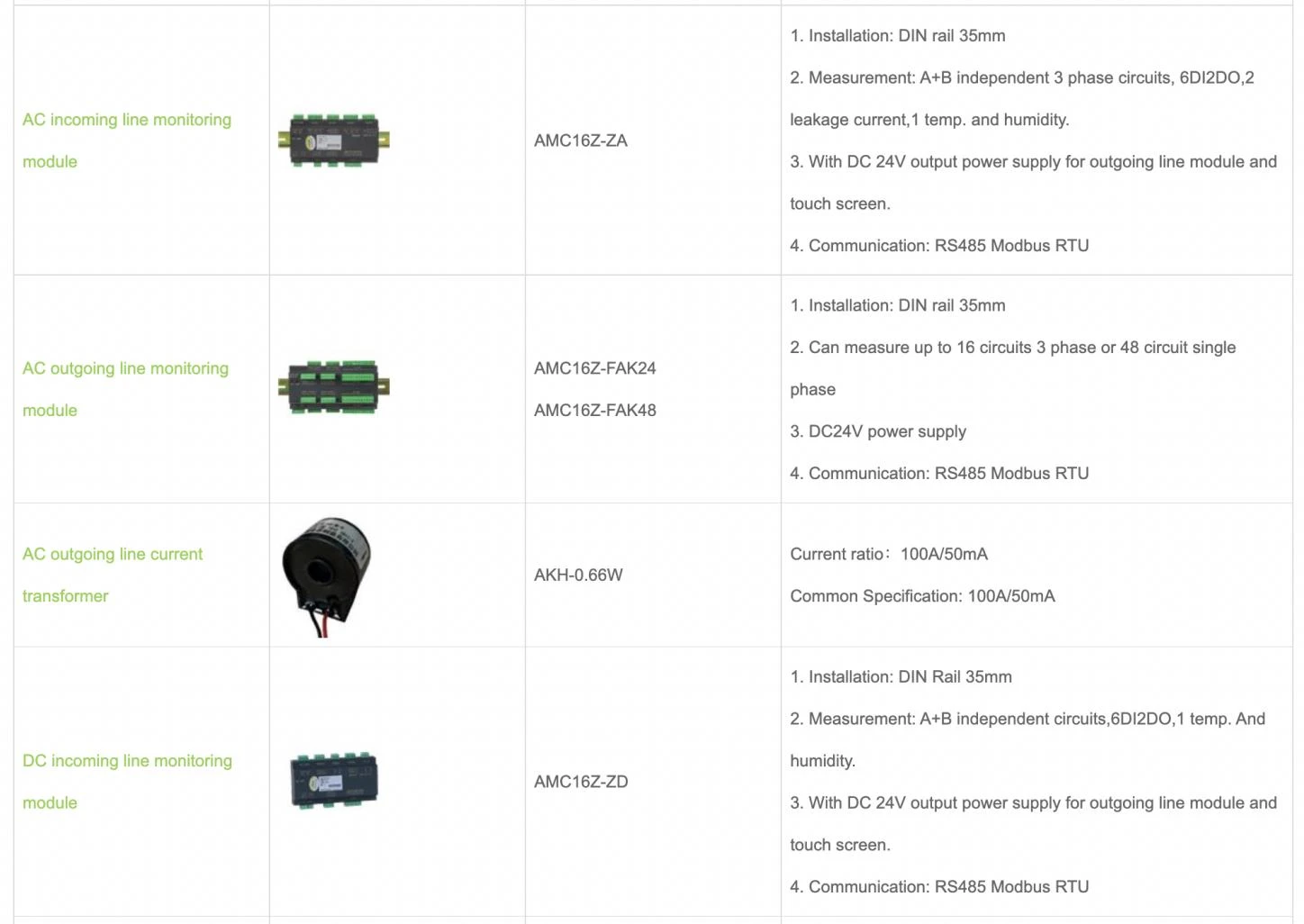

Cynnyrch Modwl

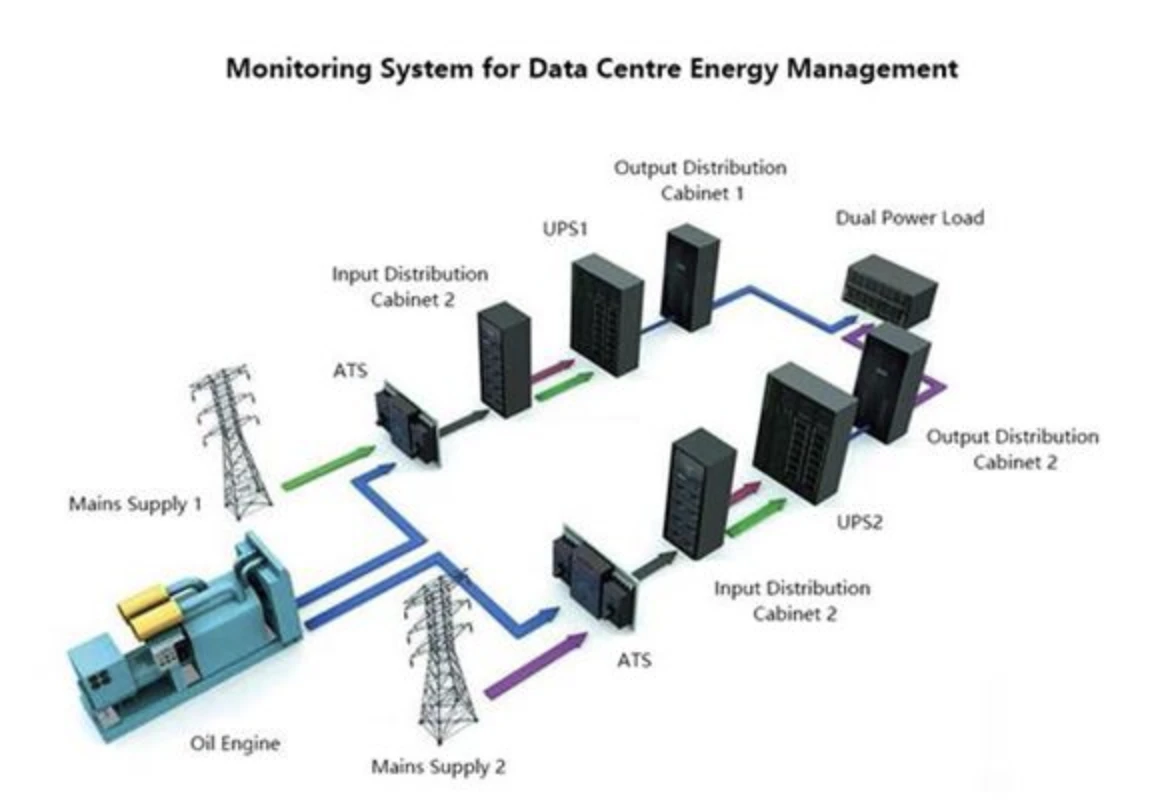

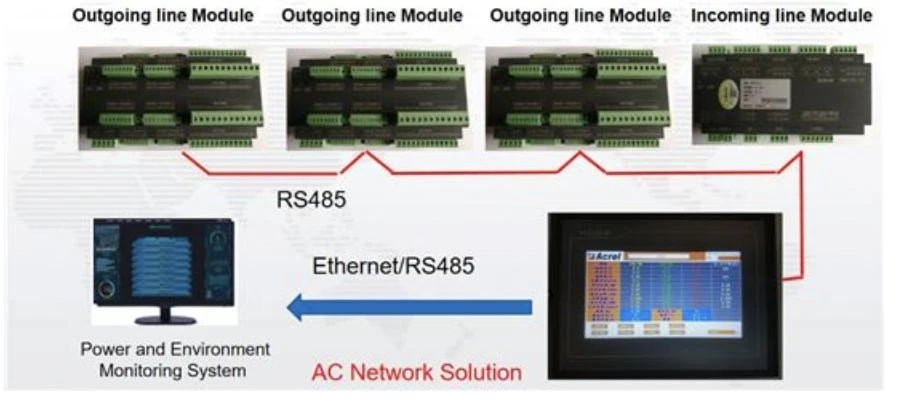

Diagram rhwydwaith system
5. Cunigedd
Mae Acrel wedi cynnal dadansoddiad cynhwysfawr o amgylchedd mewnol ac allanol y diwydiant canolfan ddata ers amser maith, wedi cynnal dadansoddiad man poeth y diwydiant ar bolisïau cenedlaethol a thueddiadau datblygu'r diwydiant yn y dyfodol, wedi rhagweld cyfeiriad datblygu'r diwydiant yn y dyfodol, a gwella amrywiol atebion cais yn ei ddiwydiant ei hun. Anghenion cwsmeriaid, i ddiwallu anghenion cais gwahanol gwsmeriaid.
Am fanylion Ateb, gwiriwch y ddolen isod:
https://www.acrel-global.com/info/precision-distribution-monitoring-solution-fo-62122046.html
