Haniaethol
Yn ôl egwyddor, nodweddion a modd gosod synhwyrydd cyfredol math agored y Neuadd, dadansoddir cymhwysiad synhwyrydd cerrynt math agored y Neuadd yn system drawsnewid a dosbarthu'r ffatri, er mwyn darparu datrysiad i ddefnyddwyr sylweddoli. dosbarthiad deallus system DC yn gyflym.
Geiriau allweddol: cymhwysiad egwyddor dosbarthu system dosbarthu synhwyrydd cyfredol Hall math DC
Trosolwg
Mae system ddosbarthu DC fel arfer yn cynnwys cyflenwad pŵer newid amledd uchel a batri, a ddefnyddir i ddarparu cyflenwad pŵer DC dibynadwy ar gyfer rheoli, signal, amddiffyn ras gyfnewid a dyfeisiau awtomatig, goleuadau damweiniau ac ati yn y system DC. Mae ganddo ofynion uchel ar gyfer dibynadwyedd, sefydlogrwydd ac ansawdd y cyflenwad pŵer. Felly, yn system DC Rwseg, gwnaethom gyfateb â mesurydd dosbarthu Neuadd DC a ddefnyddiwyd. Yn ystod y broses o drawsnewid system DC, nid oes toriad pŵer, ac mae'r trawsnewidiad peirianyddol yn anodd, ac ni all synhwyrydd neu siynt cyfredol traddodiadol y Neuadd gaeedig ddatrys y broblem. Felly, gellir defnyddio synhwyrydd cyfredol agored y Neuadd i ddatrys problem mesur gyfredol DC yn y prosiect trawsnewid, er mwyn sicrhau gweithrediad diogel y broses drawsnewid heb doriad pŵer.
Dylunio Cynnyrch
Nodweddion strwythurol
Mae synhwyrydd cyfredol Neuadd y geg agored yn cael ei ddatblygu ar sail synhwyrydd cyfredol traddodiadol y geg gaeedig. Mae ganddo strwythur newydd ac ymddangosiad hardd. Mae'r cyfan yn cynnwys cragen, craidd haearn, bwrdd cylched samplu a resin sefydlog. Mae'r deunydd cregyn wedi'i wneud o aloi PC / ABS, sydd â nodweddion gwrthiant tymheredd uchel, cryfder mecanyddol uchel a diogelu'r amgylchedd. Mae'r craidd wedi'i wneud o ddalen ddur silicon wedi'i bondio'n oer, sydd â nodweddion perfformiad sefydlog, cryfder mecanyddol uchel a dargludedd magnetig uchel iawn. Defnyddir terfynell y gellir ei phlygio gwyrdd ar gyfer gwifrau bwrdd cylched a allanol, sy'n gyfleus ac yn ddibynadwy ar gyfer gwifrau ar y safle. Dangosir y strwythur penodol yn Ffigur 1 a 2. Mae ymddangosiad y cynnyrch yn mabwysiadu dyluniad rhanedig. Mae Ffigur 1 yn bas crwn, sy'n addas ar gyfer pasio trwy'r system DC pan fydd y bws cynradd yn gebl. , Tocyn sgwâr Ffig. 2, sy'n addas ar gyfer y system DC pan fydd y prif fws yn far copr. Yn ôl yr ystod fesur o ofynion cerrynt a thyllu cynradd, gellir dewis y math o gynnyrch cyfatebol. Gall y gyfres hon o synwyryddion fesur yr ystod gyfredol o 20A ~ 20000A, prif siâp y phi 20, 40, 60, 64 * 16, 85 * 27, 104 * 36, 140 * 50 a manylebau eraill, fel y dangosir yn Ffigur 3 , yn addas ar gyfer gwahanol gymwysiadau.

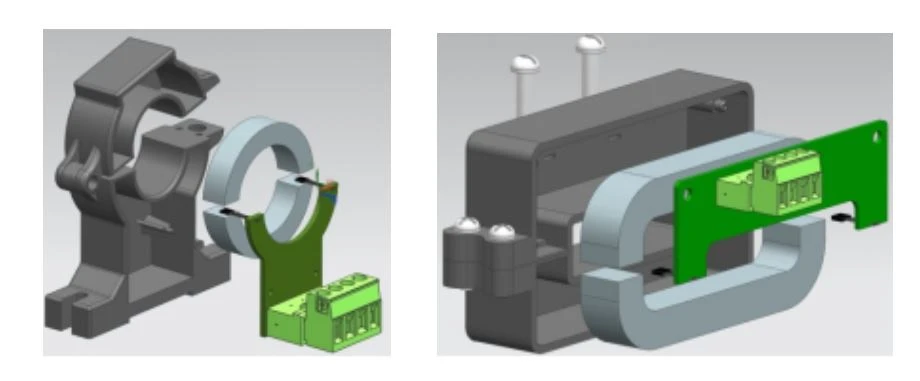

Ffig. 1 patrwm pasio crwn Ffig. 2 Patrwm pasio sgwâr

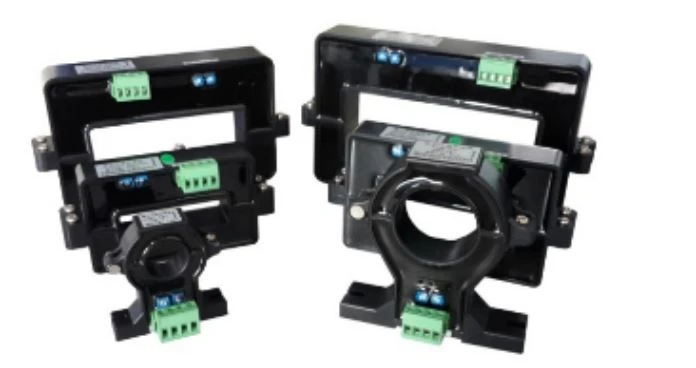

Ffigur 3 Synhwyrydd cyfredol Neuadd math agored cyfres AHKC
Egwyddor gweithio
Gellir rhannu synhwyrydd cerrynt neuadd yn seiliedig ar effaith neuadd, egwyddor sefydlu electromagnetig, dyluniad synhwyrydd, yn ôl yr egwyddor i'r modd dolen agored (syth) a modd dolen gaeedig (math cydbwysedd magnetig), mae synhwyrydd cerrynt neuadd agored mewn dull traddodiadol mae dolen agored (syth) yn cael ei wella ar sail synhwyrydd neuadd, mae'n wahanol i graidd sengl draddodiadol, neuadd ddylunio sglodion sengl. Er mwyn dylunio strwythur hollt, mae'r craidd haearn wedi'i wahanu a'i osod yn gymesur. Mae'r caledwedd yn mabwysiadu mewnbwn gwahaniaethol cyflenwol cyfochrog o sglodion Neuadd ddwbl. Dangosir egwyddor synhwyrydd Neuadd math agored yn Ffigur 4:

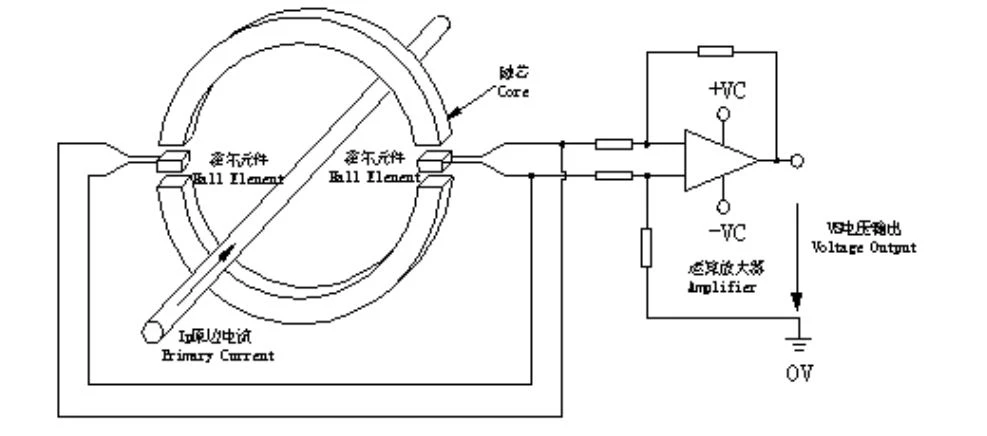

Ffig. 4 Diagram sgematig o synhwyrydd Neuadd agored
Pan fydd cerrynt cerrynt yr ochr gynradd yn llifo trwy wifren hir, bydd yn cynhyrchu maes magnetig o amgylch y wifren, maint y maes magnetig ac yn gymesur â'r cerrynt trwy'r wifren, y maes magnetig a gesglir yn y cylchlythyr, trwy elfen dwy neuadd yn y mesuriad bwlch aer crwn, dau farc elfen neuadd yn lle hynny wedi'u gosod yn yr un maes, y signal allbwn â nodweddion cyflenwol foltedd allbwn yn ôl allbwn mwyhadur gwahaniaethol, Nid yn unig y gall atal ymyrraeth y modd cyffredin, ond hefyd dylanwad drifft tymheredd, yr allbwn. mae foltedd VS yn adlewyrchu IP cyfredol yr ochr wreiddiol yn gywir. Mae'r allbwn cyffredinol â sgôr wedi'i raddnodi fel DC ± 5V neu DC4-20mA.
Gosod cynnyrch
Cymerwch gynhyrchion twll sgwâr fel enghraifft, fel y dangosir yn Ffigur 5, agorwch sgriw mowntio synhwyrydd cyfredol math agored y Neuadd, a thynnwch gorff isaf y synhwyrydd; Mae corff uchaf synhwyrydd cyfredol y math agored Hall yn cael ei lwytho i mewn i fws cynradd y system ddosbarthu, ac mae corff isaf y synhwyrydd ar gau. Mae sgriwiau mowntio a gasgedi'r synhwyrydd yn pasio trwy dyllau gosod y cyrff uchaf ac isaf, ac mae cyrff uchaf ac isaf y synhwyrydd wedi'u gosod gyda'i gilydd. Os yw'n bosibl gosod pŵer oddi ar y safle, gellir agor dau dwll edafedd cyfatebol ar y plât efydd yn unol â gofynion bylchiad y synhwyrydd, ac mae'r synhwyrydd wedi'i osod ar dwll wedi'i threaded y bar bws trwy'r twll gosod mowntio cefn i gwblhau'r gosod y synhwyrydd; Os oes angen gosod trydan yn barhaus ar y safle, gellir gwreiddio'r pad rwber ategol rhwng y gragen a'r plât efydd i sicrhau y gall y synhwyrydd weithio'n ddibynadwy o dan amodau dirgrynu. Mae'r broses osod gyfan yn gymharol gyflym a syml.

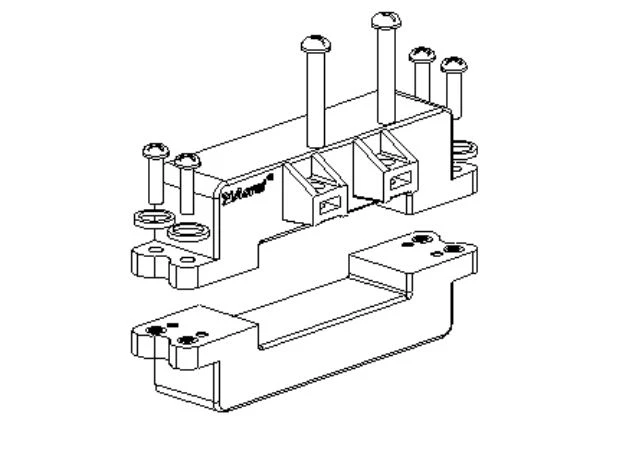

Ffig. 5 Diagram gosod cynnyrch
Manteision synhwyrydd Neuadd math agored
O'i gymharu â'r dull mesur cyfredol DC traddodiadol a fabwysiadir yn gyffredinol gan siyntio neu drawsnewidydd, mae gan y synhwyrydd Neuadd math agored y manteision canlynol:
1) Cryfder inswleiddio uchel yr ochr gynradd a'r ochr eilaidd, hyd at ynysu AC 12KV;
2) Dim colled mewnosod;
3) Perfformiad deinamig da: mae'r amser ymateb yn llai na 20uS ac mae'r cyflymder olrhain Di / dt yn uwch na 20A / uS
4) Nid oes angen dadosod y cebl ochr neu'r bws gwreiddiol yn ystod y gosodiad. Mae'n arbennig o addas ar gyfer trawsnewid ac adeiladu offer na chaniateir iddo golli pŵer.
Ceisiadau Cynnyrch
Defnyddir synhwyrydd cyfredol Neuadd Pen agored yn bennaf wrth drawsnewid system ddosbarthu DC mewn ffatrïoedd, megis trawsnewid system bŵer DC mewn gweithfeydd pŵer, trawsnewid system DC mewn is-orsafoedd, trawsnewid ystafell gyfathrebu, trawsnewid locomotif rheilffordd a phrosiectau eraill. Gall drosi signal cerrynt DC ymyl canolog y system yn allbwn safonol DC ± 5V neu 4-20mA. Mae'n chwarae rôl monitro ac ynysu trydanol, a gellir ei ddefnyddio gydag offer monitro aml-ddolen neu offer mesur trydanol eraill.
Casgliad
Mae synhwyrydd cyfredol Neuadd Pen agored yn chwarae rhan bwysig wrth gymhwyso system DC oherwydd ei strwythur syml, ei osodiad cyfleus, ei weithrediad dibynadwy a'i gymhwysedd da arall, yn enwedig yn y prosiect adnewyddu.
