Crynodeb: Mae dyfais offer tymheredd di-wifr Acrel yn trosglwyddo gwerthoedd tymheredd a lleithder yn uniongyrchol drwy transceiver ATC600-C a synhwyrydd tymheredd ATE200, synhwyrydd tymheredd a lleithder di-wifr AHE, ac yn cysylltu â PLC y cwsmer ar gyfer rheoli cyfathrebu.
1.Trosolwg o'r Prosiect
Mae gan gwsmer o Dwrci brosiect y mae angen iddo newid y mesur tymheredd gwifredig PT100 i ddi-wifr, a chysylltu â'r PLC drwy borthladd cyfathrebu 485 ein derbynnydd ar gyfer rheoli tymheredd awtomatig.
2.Product cyflwyniad
Mae system tymheredd di-wifr Acrel yn addas ar gyfer geriau switsh dan do 3-35kV, gan gynnwys geriau switsh adeiledig, geriau switsh cari llaw, geriau switsh sefydlog a geriau switsh net dolen. Mae hefyd yn addas ar gyfer geriau switsh foltedd isel 0.4kV fel geriau switsh sefydlog a geriau switsh drôr. Gellir gosod y synwyryddion tymheredd di-wifr ar unrhyw bwynt gwresogi mewn geriau switsh, mae'r ddyfais yn defnyddio'r dechnoleg trosglwyddo data di-wifr ar gyfer trosglwyddo data tymheredd a gaiff ei fonitro mewn amser real ac yn arddangos data o'r fath ar ARTM-Pn yn lleol. Yn ogystal, gellir ei rwydweithio drwy borthladd RS485 ar gyfer monitro deallus o bell.
Defnyddir synhwyrydd tymheredd a lleithder di-wifr AHE100 yn bennaf ar gyfer canfod tymheredd a lleithder y tu mewn i'r offer megis cypyrddau switsh foltedd canolig a foltedd uchel, blychau terfynell, prif gabinetau, trawsnewidyddion blwch ac amgylchedd yr ystafell dosbarthu pŵer. Mae'r modiwl yn mabwysiadu silffoedd arbennig, sy'n cael effaith awyru dda ac ymddangosiad exquisite, sy'n gallu diogelu'r cydrannau mewnol yn effeithiol a chynyddu bywyd y gwasanaeth.

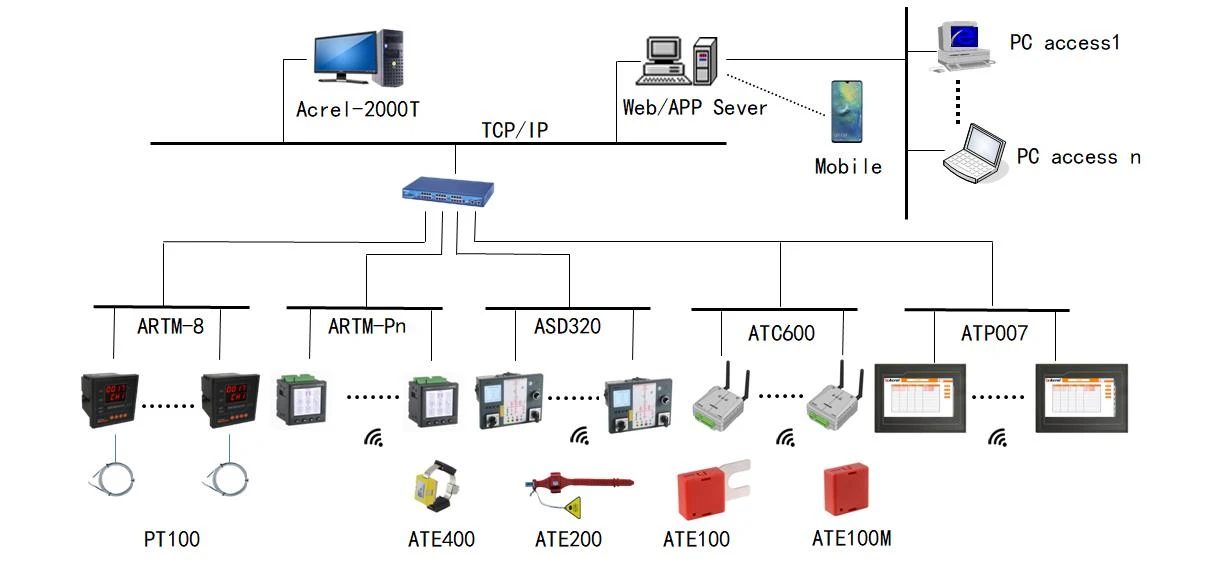

2.1. Topoleg Rhwydwaith

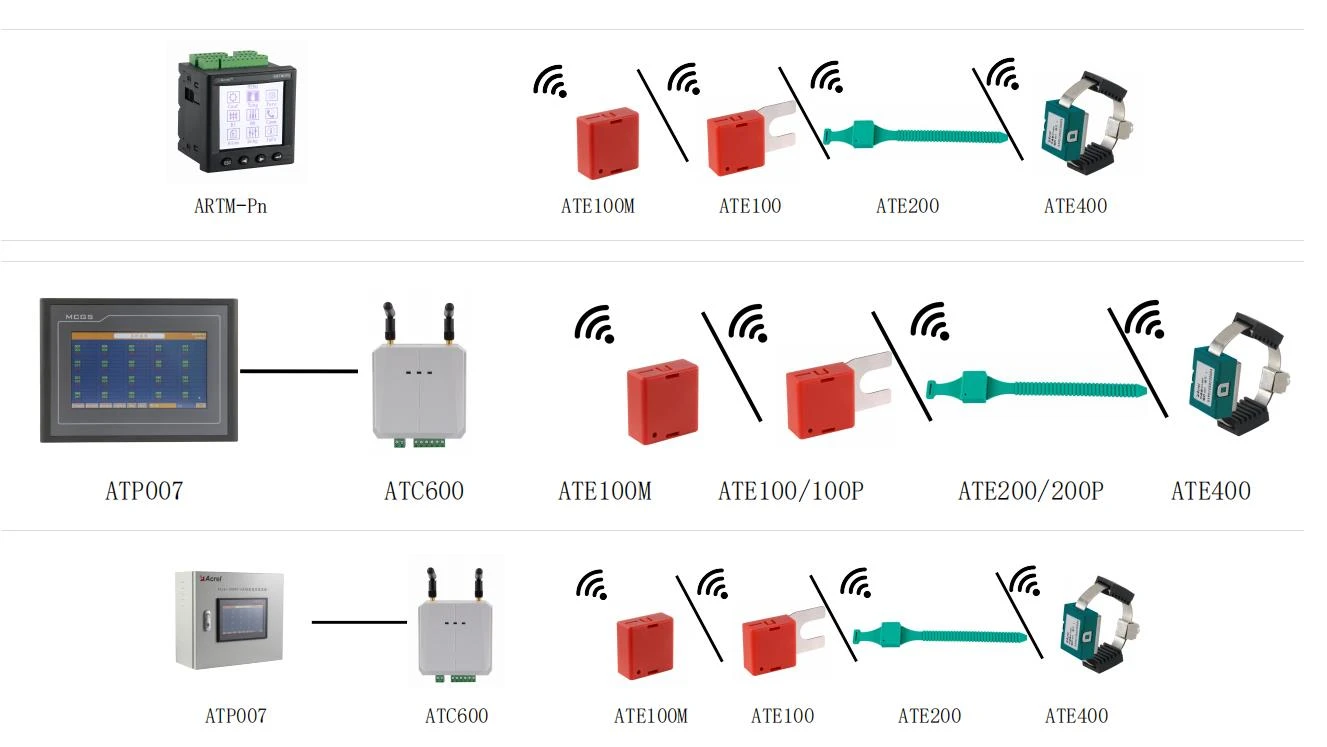

Llun 1
Llun 2
Paru sgrîn gyffwrdd: ATC600-C:
Nodyn: Mae'r sgrîn gyffwrdd wedi'i chysylltu ag ATC600-C drwy'r rhyngwyneb RS485 i wireddu'r arddangosfa ganolog o dymheredd a lleithder, a gall un ATC600-C dderbyn 240 o synwyryddion tymheredd a lleithder.

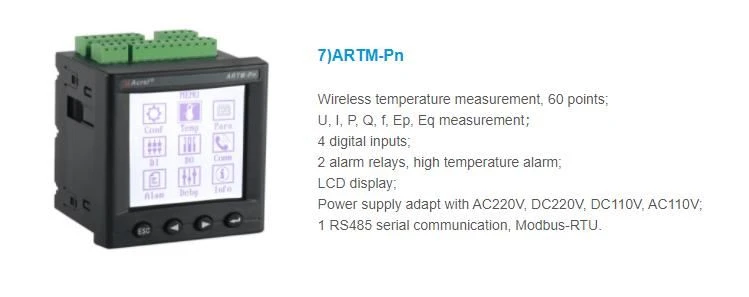

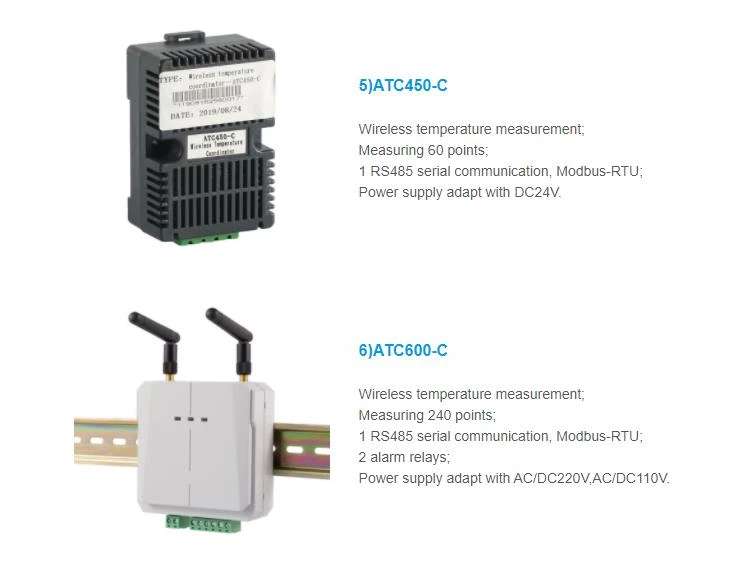

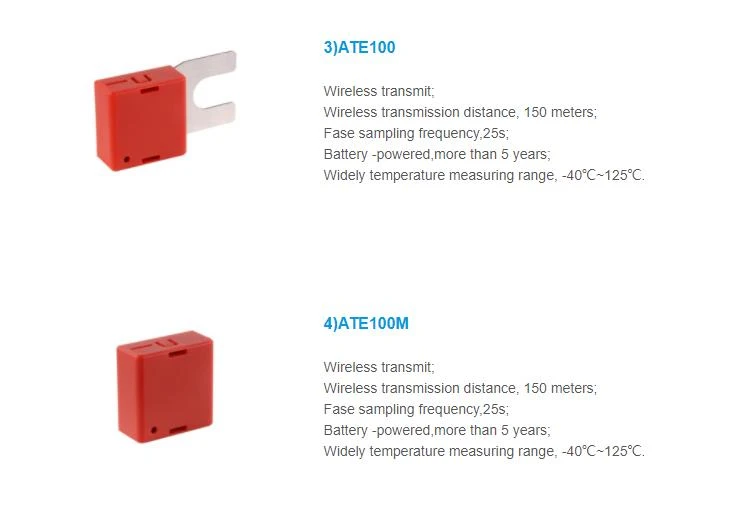

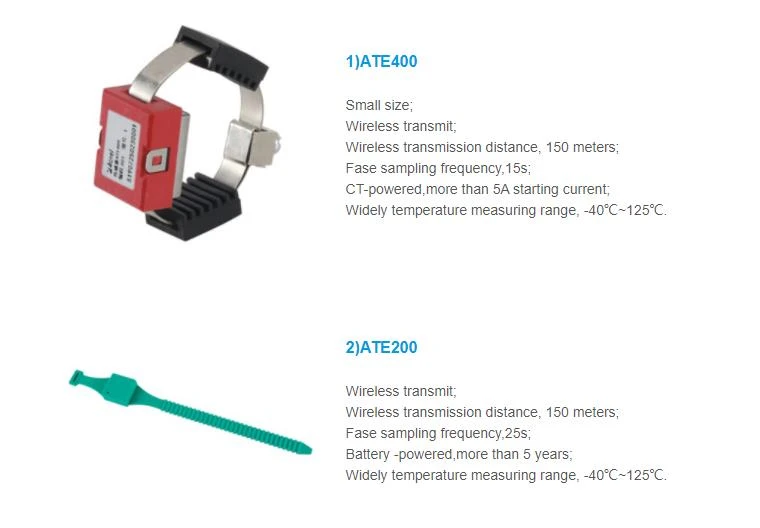

2.2 Cynhyrchion cysylltiedig

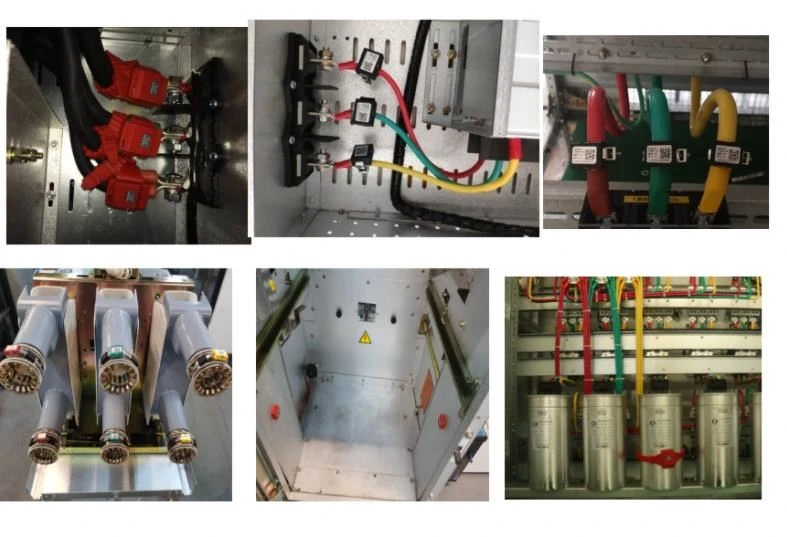

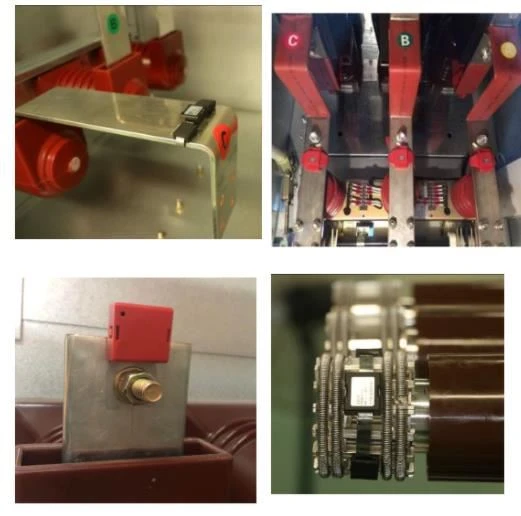

3.Gosod Llun
